Carte du système: Vues de face, gauche et droite (Modèle C)

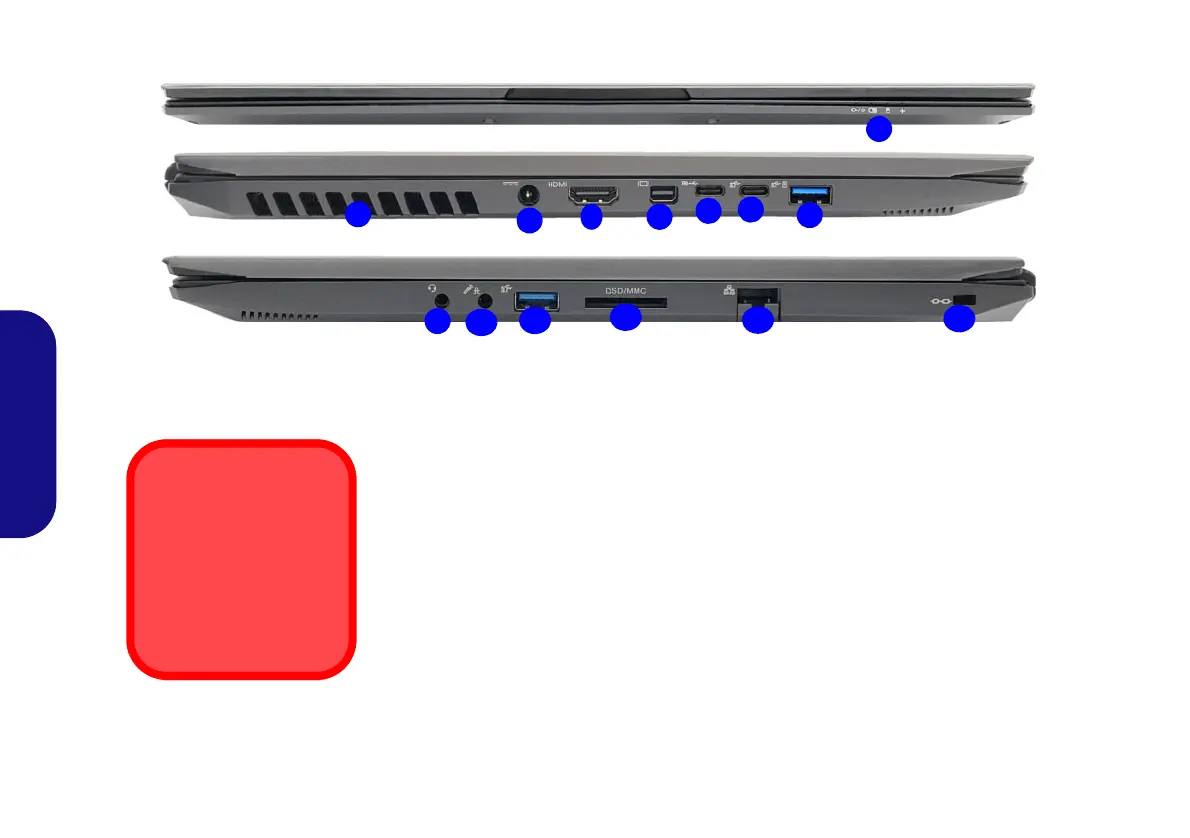

Figure 5 - Vues de face, gauche et droite (Modèle C)
1. Indicateurs LED
2. Ventilation
3. Prise d'entrée DC
4. Prise de sortie HDMI
5. Mini DisplayPort 1.3
6. DisplayPort 1.3 sur USB 3.1 Gen 2 Type-C
7. Port USB 3.1 Gen 2 Type-C
8. *Port USB 3.0 (USB 3.1 Gen 1) Type-A
alimenté
*Basculer l’alimentation sur ce port en
utilisant la combinaison Fn + Bouton
d’alimentation (voir le Tableau 3 à la page
83).
9. Prise audio 2-en-1 (casque et
microphone)
10. Prise audio 2-en-1 (microphone
et S/PDIF optique)
11. Port USB 3.0 (USB 3.1 Gen 1)
Type-A
12. Lecteur de carte Multi-en-1
13. Prise réseau RJ-45
14. Fente de verrouillage de
sécurité

Surchauffe
Afin de ne pas causer une
surchauffe de votre ordi-
nateur, verifiez que rien
ne bouche la (les) ventila-
tion(s) quand le systeme
est allumé.
3
4 5
1
11
7
12
10
2
6
8
9
13
14
Face
Gauche
Droit
