Carte du système: Vues de face, gauche et droite (Modèles A et B)
3
4
5
7
2
6
8

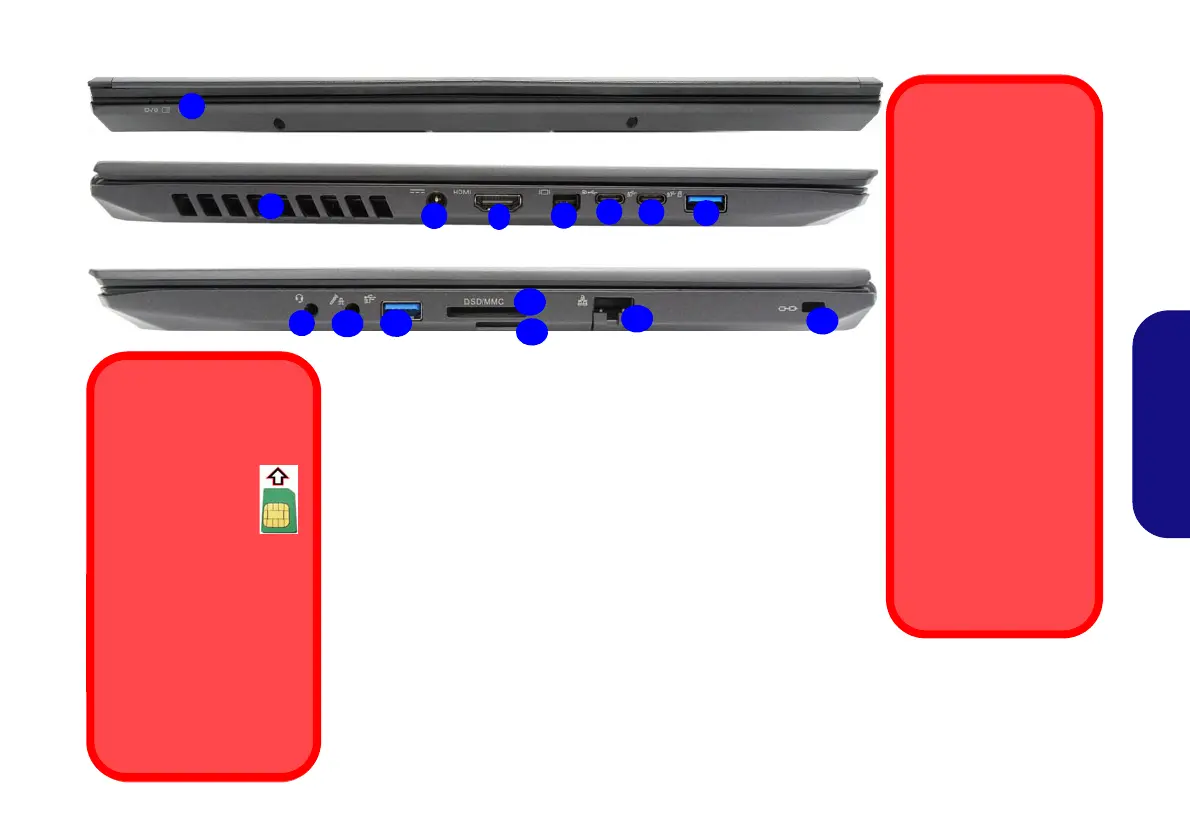

Figure 4 - Vues de face, gauche et droite (Modèles A et B)
1. Indicateurs LED
2. Ventilation
3. Prise d'entrée DC
4. Prise de sortie HDMI
5. Mini DisplayPort 1.3
6. DisplayPort 1.3 sur USB 3.1 Gen 2
Type-C
7. Port USB 3.1 Gen 2 Type-C
8. *Port USB 3.0 (USB 3.1 Gen 1)
Type-A alimenté
*Basculer l’alimentation sur ce port
en utilisant la combinaison Fn +
Bouton d’alimentation (voir le
Tableau 3 à la page 83).
9. Prise audio 2-en-1 (casque
et microphone)
10. Prise audio 2-en-1
(microphone et S/PDIF
optique)
11. Port USB 3.0 (USB 3.1 Gen
1) Type-A
12. Lecteur de carte Multi-en-1
13. (Optionnel pour Modèle
A) Lecteur de cartes USIM
(pour carte USIM 4G)
14. Prise réseau RJ-45
15. Fente de verrouillage de
sécurité

Ejection de la carte
USIM
Il suffit d'appuyer sur la
carte USIM pour l'éjec-
ter, cependant ne faites
pas cela lorsqu'une
connexion est en cours.
Si vous éjectez la carte
alors qu'une connexion
4G est en cours, vous
devrez arrêter le sys-
tème, réinsérer la carte
USIM, redémarrer le
système, puis rétablir la
connexion 4G.
Si vous souhaitez chan-
ger de carte USIM, vous
devrez également arrê-
ter le système, réinsérer
la carte USIM, redémar-
rer le système, puis ré-
tablir la connexion 4G.
1
Face
Gauche
Droit

Orientation de la carte
USIM
Notez que le côté
lisible de la carte
USIM (avec les
contacts dorés)
doit être orienté
vers le haut comme illustré.
Surchauffe
Afin de ne pas causer une
surchauffe de votre ordina-
teur, verifiez que rien ne
bouche la (les) ventila-
tion(s) quand le systeme
est allumé.
