Mapa del sistema: Vistas frontal, izquierda y derecha (Modelo C)

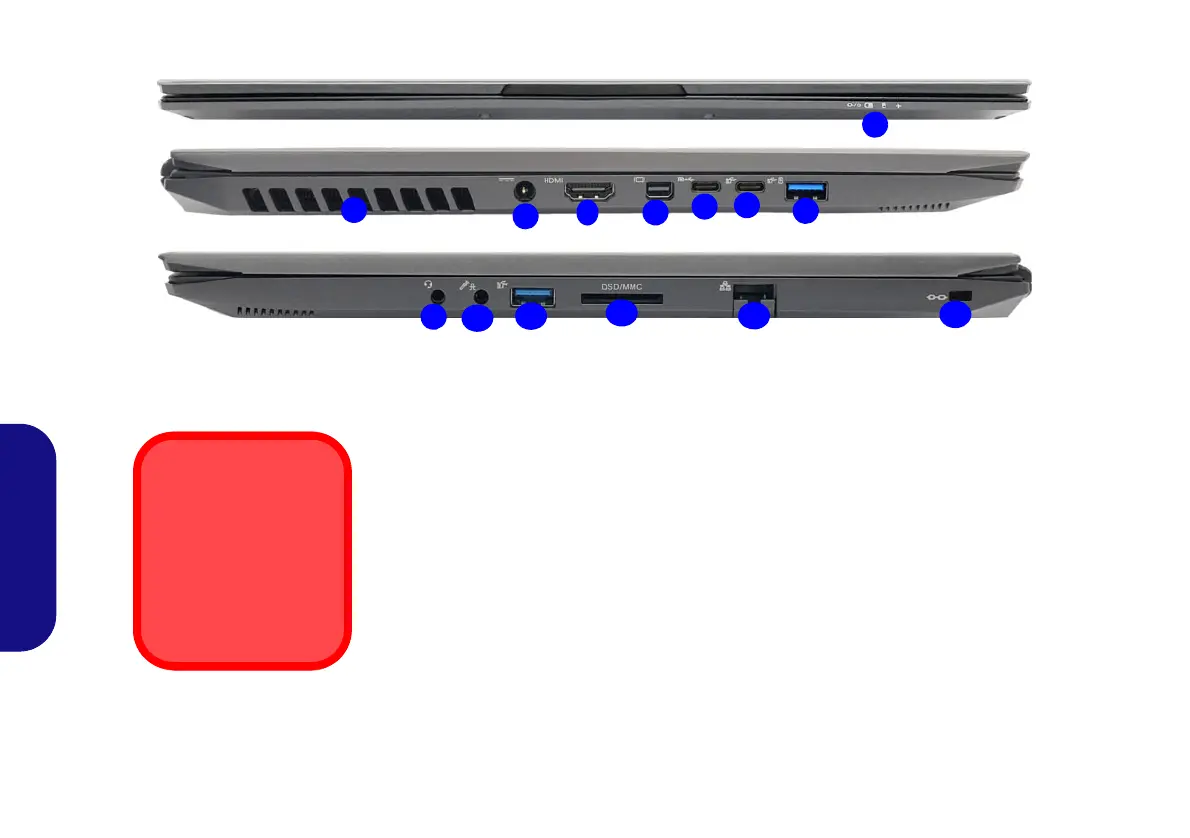

Figura 5 - Vistas frontal, izquierda y derecha (Modelo C)
1. Indicadores LED
2. Rejilla
3. Conector de entrada DC
4. Puerto de salida de HDMI
5. Puerto Mini DisplayPort 1.3
6. Puerto DisplayPort 1.3 sobre USB 3.1 Gen 2
Tipo-C
7. Puerto USB 3.1 Gen 2 Tipo-C
8. *Puerto USB 3.0 (USB 3.1 Gen 1) Tipo-A
alimentado
*Active o desactive este puerto con Fn + Botón
de encendido (vea la Tabla 3 en la
página 119).
9. Conector de audio 2 en 1
(auriculares y micrófono)
10. Conector de audio 2 en 1
(micrófono y S/PDIF óptico)
11. Puerto USB 3.0 (USB 3.1
Gen 1) Tipo-A
12. Lector de tarjetas Multi en 1
13. Conector LAN RJ-45
14. Ranura del cierre de
seguridad

Recalentamiento
Para evitar que su orde-
nador se recaliente
compruebe que nada
bloquea la(s) rejilla(s)
con el equipo encendi-
do.
3
4 5
1
11
7
12
10
2
6
8
9
13
14
Parte frontal
Lateral izquierdo
Lateral derecho
