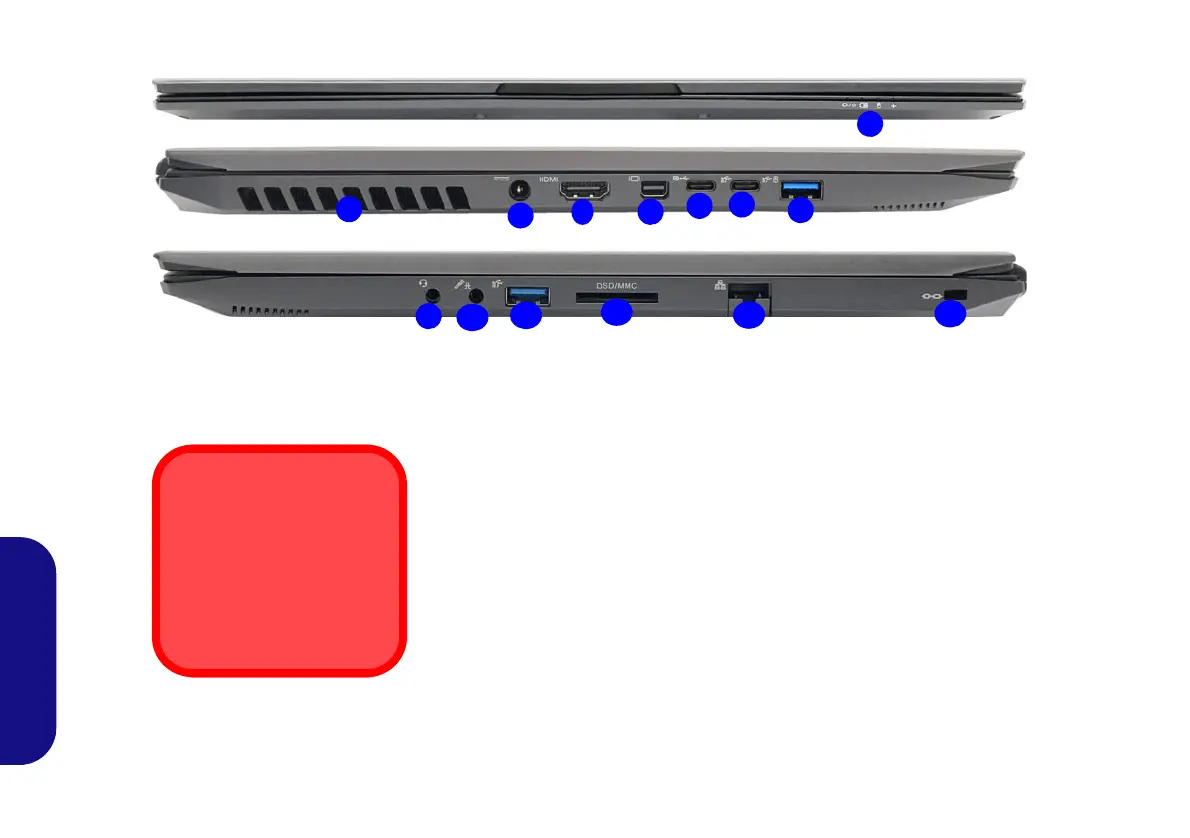

Figura 5 - Vista anteriore, sinistra e destra (Modello C)
1. Indicatori LED
2. Ventola
3. Jack di ingresso DC
4. Porta uscita HDMI
5. Porta Mini DisplayPort 1.3
6. Porta DisplayPort 1.3 su USB 3.1 Gen 2
Tipo-C
7. Porta USB 3.1 Gen 2 Tipo-C
8. *Porta USB 3.0 (USB 3.1 Gen 1) Tipo-A
alimentata
*Attivare/disattivare la porta utilizzando
Fn + Pulsante di alimentazione
(vedere la Tabella 3 a pagina 155).
9. Audio jack 2-in-1 (cuffie e
microfono)
10. Audio jack 2-in-1
(microfono e S/PDIF ottico)
11. Porta USB 3.0 (USB 3.1
Gen 1) Tipo-A
12. Lettore di schede Multi-in-1
13. Jack di rete tipo RJ-45
14. Slot blocco di sicurezza
Orientamento della scheda
USIM
Si noti che il lato leggibile della
scheda USIM, quello con i
contatti di colore oro, deve
essere rivolto verso l'alto,
come illustrato in figura.
3
4 5
1
11
7
12
10
2
6
8
9
13
14
Lato anteriore
Lato sinistro
Lato destro
