Guide d’installation DR-2000
Tous droits réservés - 2011 Firstech, LLC | 6
Suivez le type 1 quand vous utilisez le DroneMobile as a
standalone system with a Firstech RF Kit and GPS tracking device

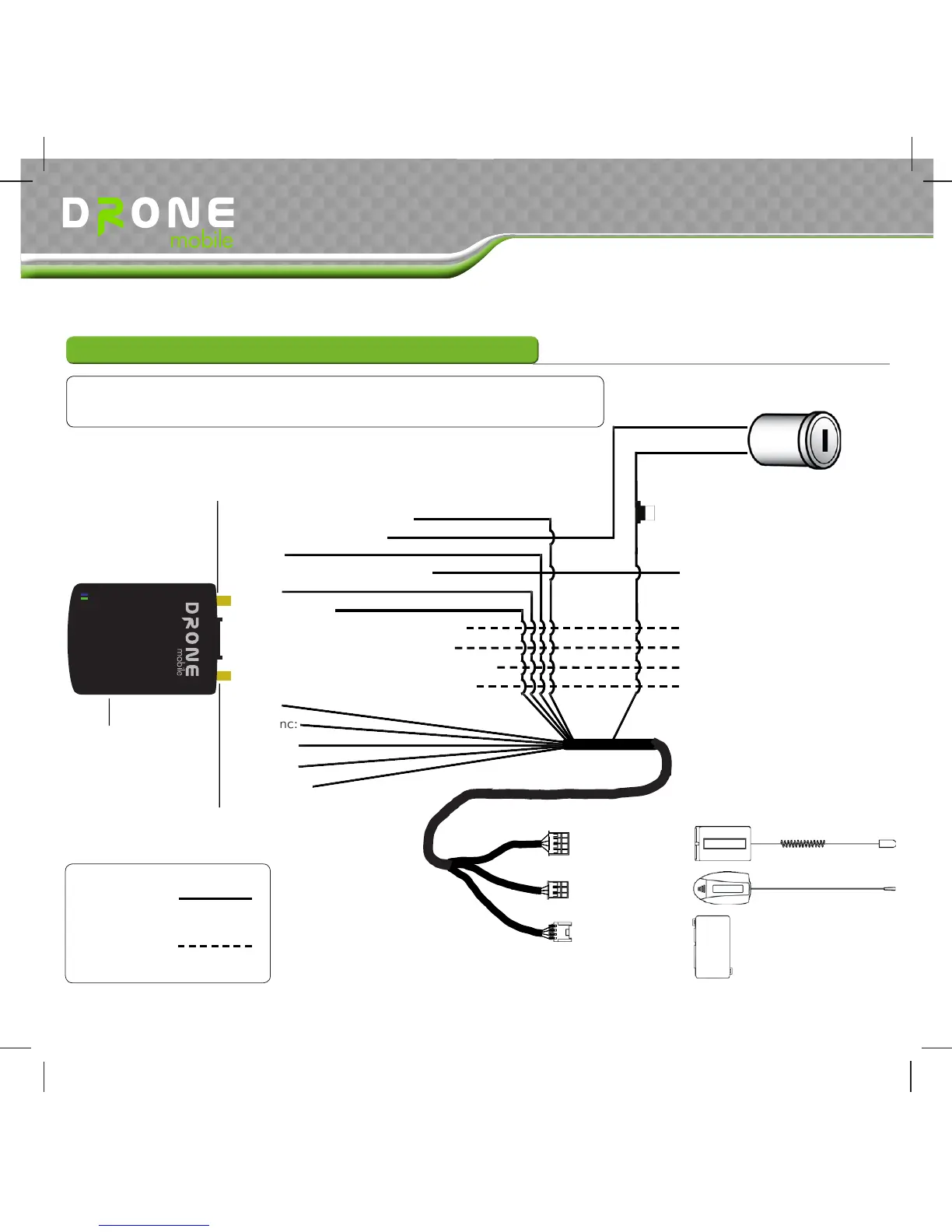

Type 1 - Autonome avec RF Kit et dérivation
Rouge: (+) 12 Volt Constant
Jaune:
Blanc:
Bleu/Nori: (-) sortie programmable 1
Brun: (-) Entrée programmable de déclenchement d’alarme
Vert: (+) d,allumage
Noir: (-) Entrée (-) de masse
Bleu(mince)
Bleu: (-) sortie programmable 2
Orange: (-) sortie programmable 3
Port d’antenne de cellulaire externe optionnel
Port d’antenne de GPS externe optionnel
Jaune:
Blanc:
Noir:
Noir:
Orange:
GPS
GSM
TM
Réinitialiser
Port d’antenne à
6 connecteurs
Port de données
RS232
Port d’antenne à
4 connecteurs
12V+ Constant
12V+ Allumage
Masse du châssis
Référez-vous Option 2-05
Référez-vous Group d’options
spéciales 2
Bypass Module
N’utilisez pas les deux ports
d’antenne en même temps.
DroneMobile peut être installé en utilisant l’installation de type 1 – autonome (Standalone), de type
2-données (Data) ou de type 3-câblée (Hardwire)
Requis
Optionnel
Référez-vous Group d’options
spéciales 2
Diagrammes des Conexion
