CompuSTAR DroneMobile DR-2000 - Type 3 - Câblée (Hardwire)

Guide d’installation DR-2000
TM

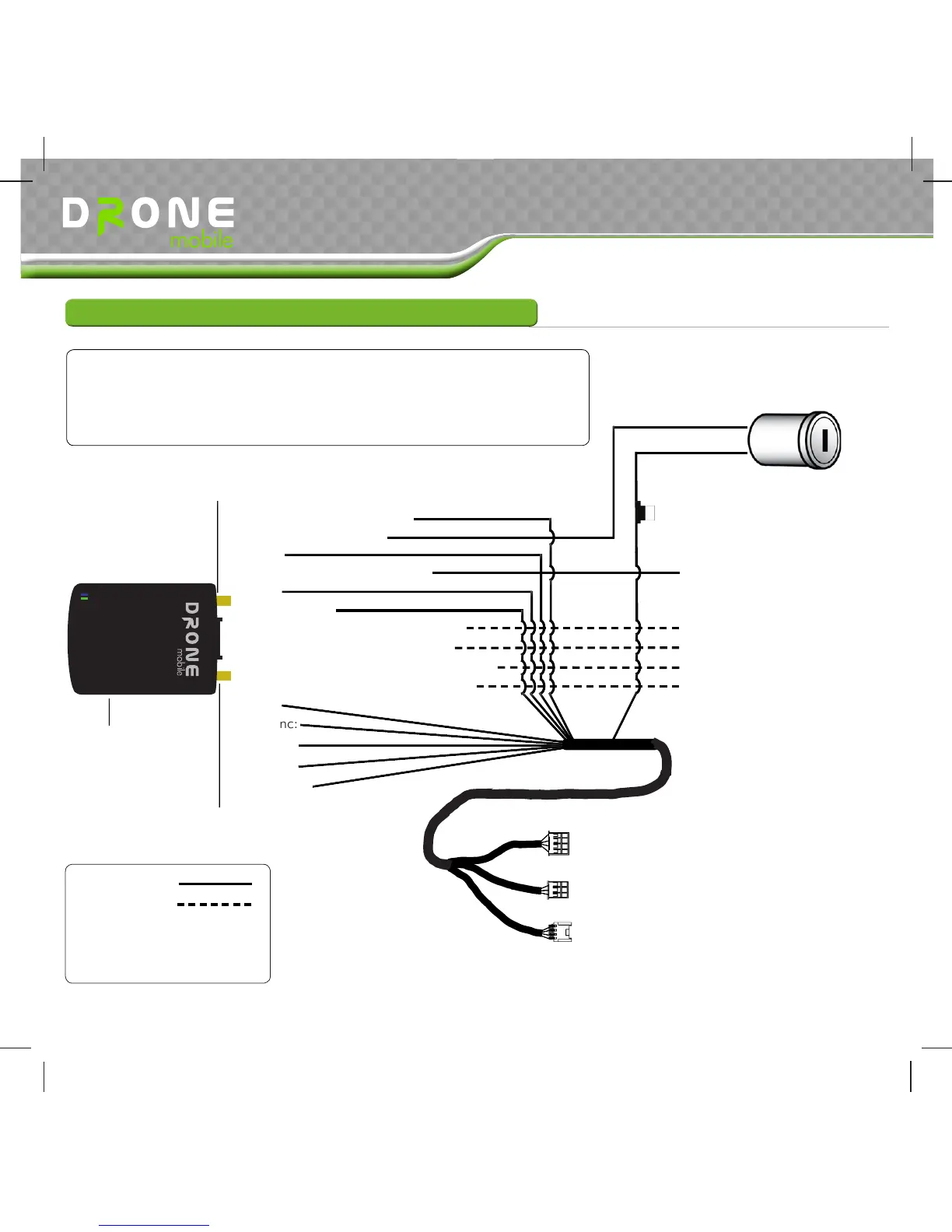

Diagrammes des Conexion
Tous droits réservés - 2011 Firstech, LLC | 8
Type 3 - câblée (Hardwire)
Port d’antenne à 6 connecteurs (pas utilisé)
Port de données RS232 (pas utilisé)
Port d’antenne à 4 connecteurs (pas utilisé)
Requis
Optionnel
Démarreur à distance
Compustar ou installé
après l’achat du véhicule
*
Suivez le type 3 quand vous connectez le DroneMobile à un
module de contrôle de Firstech non relié aux données ou à
une alarme et démarreur à distance installé après l’achat du
véhicule.
Rouge: (+) 12 Volt Constant
Jaune:
Blanc:
Bleu/Noir: (-) sortie programmable 1
Brun: (-) Entrée programmable de déclenchement d’alarme
Vert: (+) d,allumage
Noir: (-) Entrée (-) de masse
Bleu(mince)
Bleu: (-) sortie programmable 2
Orange: (-) sortie programmable 3
Jaune:
Blanc:
Noir:
Noir:
Orange:
GPS
GSM
TM
12V+ Constant
12V+ Allumage
Masse du châssis
Référez-vous Option 2-05
Référez-vous Group d’options
spéciales 2
Référez-vous Group d’options
spéciales 2
Port d’antenne de cellulaire externe optionnel
Port d’antenne de GPS externe optionnel
Réinitialiser
