WYMIARY MONTAŻOWE
Flansza montażowa jest przystosowana zarówno do montażu w poziomych, jak i pionowych rurociągach.

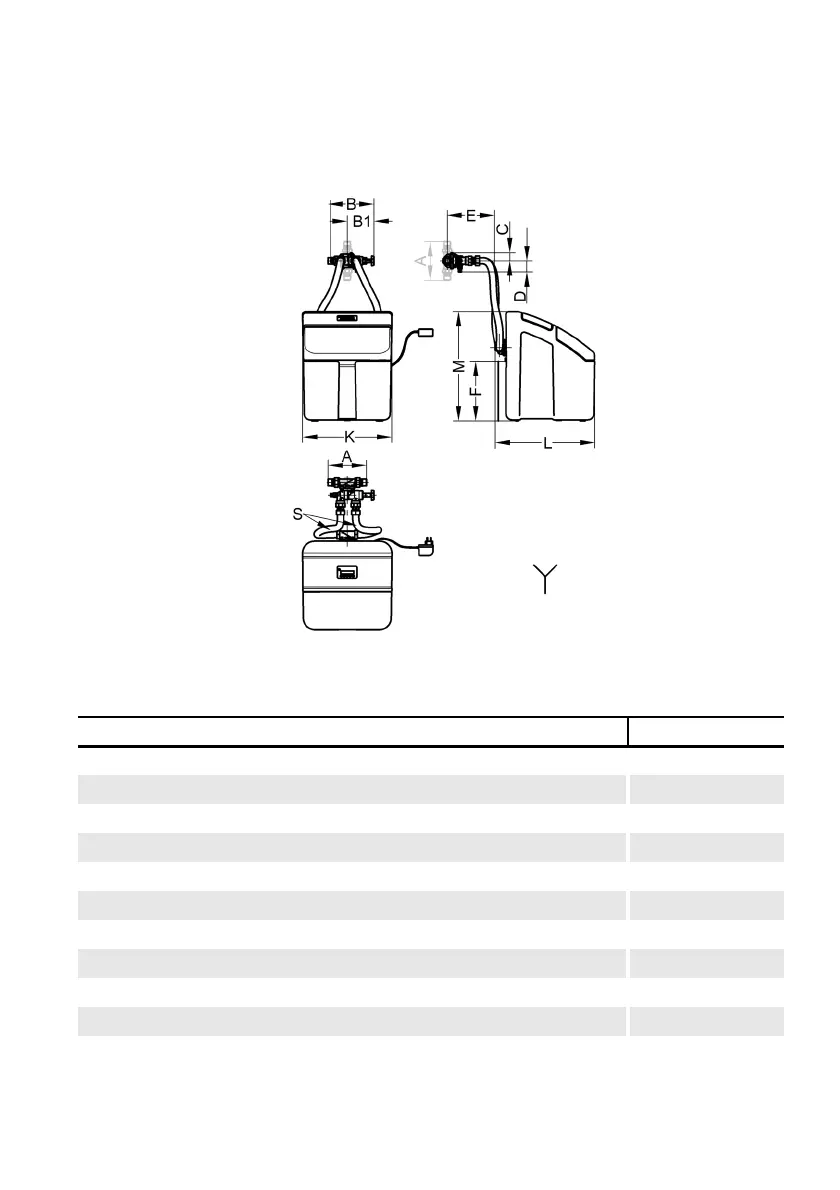

Rys. 16: Wymiary montażowe
Wymiar CLEAR SOFT
A: Długość montażowa (flansza) 195
B: Szerokość zawór obejściowy JQU 220
B1: Szerokość JQU Pokrętło do środka przyłącza 135
C: Wysokość powyżej środka rury 40
D: Wysokość poniżej środka rury 60
E: Głębokość montażu do środka rury 280
F: Wysokość przyłącza przelewowego 300
K: Szerokość urządzenia 450
L: Głębokość urządzenia 500
M: Wysokość urządzenia 550
S: Długość węży1000
Wszystkie wymiary w [mm] (patrz rys. 16)
Y = wymagane przyłącze kanału
