15
5.5
MONTAGE DES UMGEHUNGSVENTILS (JQU)
Durch den Einsatz eines Umgehungsventils zwischen Einbaudrehflansch und Wasserenthärtungsanlage
ist auch bei eventuellen Wartungsarbeiten an der Anlage eine kontinuierliche Entnahme von unbehandel-
tem Trinkwasser möglich.
/ Zunächst die Rohrleitung mit dem neu installierten Einbaudrehflansch spülen. Der Einbaudrehflansch
ist noch durch den schwarzen Montagedeckel verschlossen.
/ Anschließend das Wasser wieder absperren (am Haupthahn bzw. Absperrventil) und den Montagede-
ckel des Einbaudrehflanschs entfernen.
/ Das Umgehungsventil mit dem Einbaudrehflansch durch Einrasten des Bajonetts verbinden (siehe
Abb. 4). Dabei den Fließrichtungspfeil am Einbaudrehflansch beachten! Das Handrad des Umge-
hungsventils muss waagerecht und auf der dem Wasserzulauf abgewandten Seite stehen.
/ Die vier Zylinderschrauben M6×25 fest anziehen.
/ Reduzierverschraubungen (1¼" auf 1") auf die beiden Stutzen des Umgehungsventils JQU schrauben.

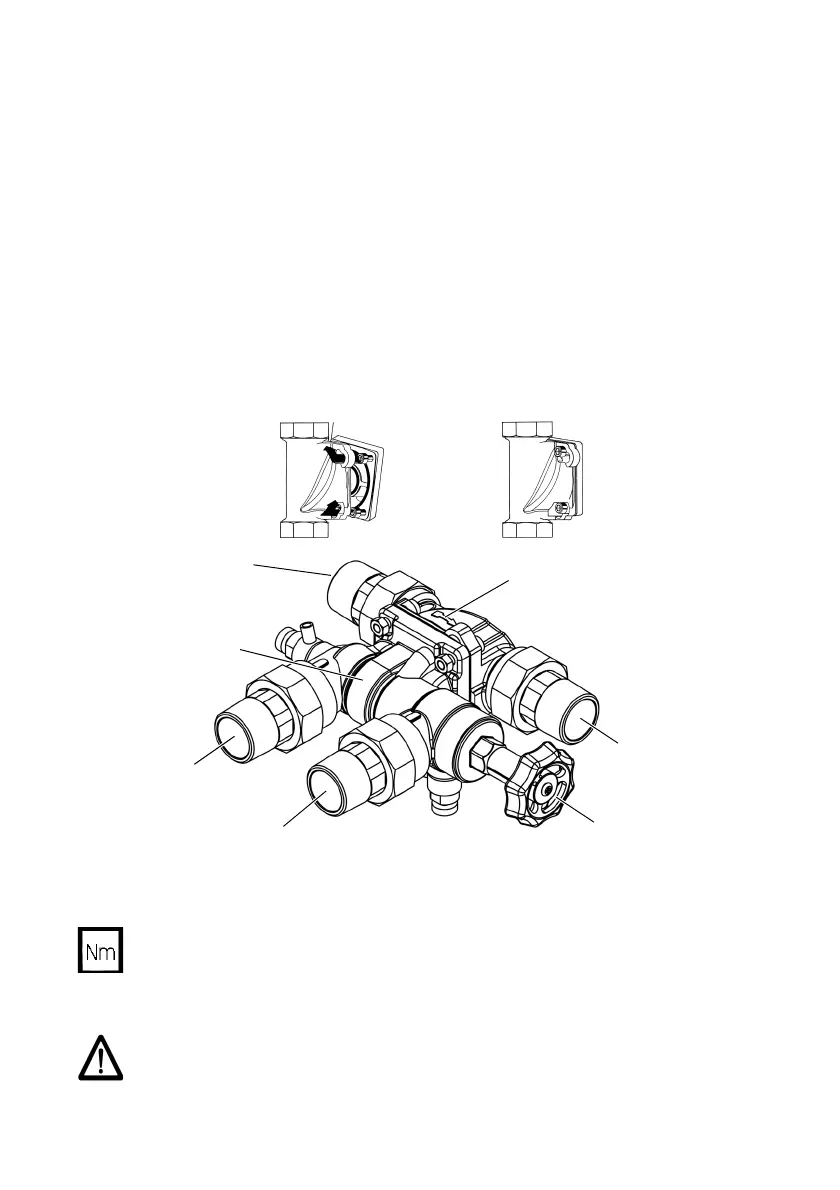

Abb. 4: Einbaudrehflansch und Umgehungsventil
Das Anziehmoment (ca. 4 Nm) so wählen, dass die Dichtung schließt!
Die Rohrleitung muss das Gewicht des Umgehungsventils und der Anschluss-
schläuche sicher tragen können. Gegebenenfalls muss die Rohrleitung zusätzlich
fixiert bzw. gestützt werden.
Einbaudrehflansch JQE 1¼"
mit Fließrichtungspfeil
Bajonett
einrasten.
Wasserzulauf
Hartwasser
zum Enthärter
1. 2.
Behandeltes
Wasser
Handrad
Weichwasser
vom Enthärter
Umgehungs-
ventil JQU
