MONTAŻ ZAWÓR OBEJŚCIOWY (JQU)
Montaż zaworu obejściowego pomiędzy flanszą montażową a instalacją do zmiękczania wody pozwala na
ewentualne prace konserwacyjne przy urządzeniu podczas nieprzerywanego poboru wody pitnej.
/ Najpierw przepłukać instalację rurową z nowa flanszą montażową. Flansza montażowa jest zamknięta
czarną pokrywą montażową.
/ Następnie zablokować dopływ wody (na zaworze głównym lub zaworze zamykającym) i usunąć pokry-
wę flanszy montażowej.
/ Zawór obejściowy połączyć z flanszą montażową poprzez zatrząśnięcie zamknięcia bajonetowego
(patrz rys. 4). Zwrócić uwagę na strzałkę kierunku przepływu na flanszy montażowej! Pokr
ętło zaworu
obejściowego musi być ustawione poziomo, po stronie przeciwnej do dopływu wody.
/ Mocno dokręcić cztery śruby z łbem walcowym M6×25.
/ Wkręcić śrubunki redukcyjne (z 1¼" na 1") na obu króćcach przyłączeniowych zaworu obejściowego.

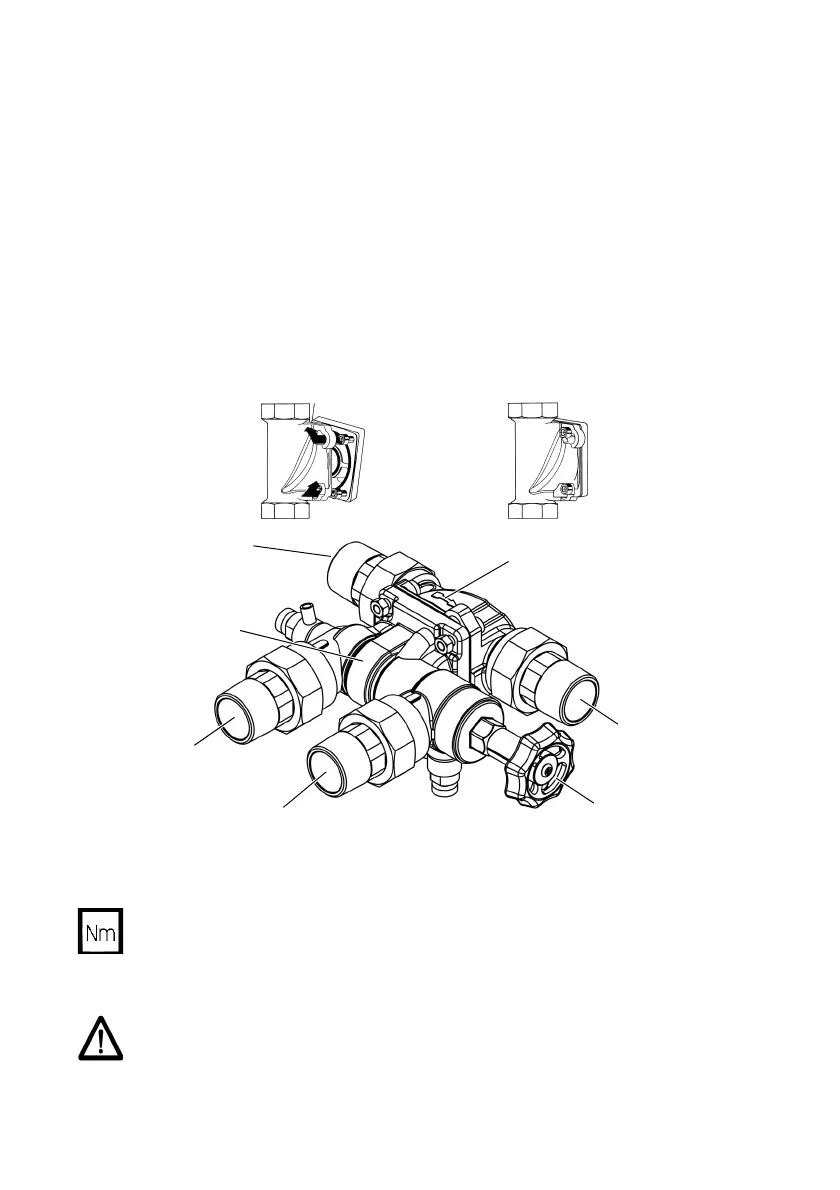

Rys. 4: Flansza montażowa i zawór obejściowy
Moment obrotowy dokręcania (ok. 4 Nm) tak dobrać, aby uszczelka szczelnie
przylegała.
Przewód rurowy musi bezpiecznie unieść masę zaworu obejściowego i węży przy-
łączeniowych. W razie potrzeby trzeba dodatkowo zabezpieczyć lub podeprzeć
przewód rurowy.
Flansza montażowa JQE 1¼"
z strzałą kierunku przepływu
Zamknąć
zamknięcie
bajonetowe.
Wlot wody
Twarda woda
do urządzenia
1. 2.
Uzdatniona
woda
Pokrętło
Miękka woda
od urządzenia
Zawór obej-
ściowy JQU
