37
10.4
EINBAUMASSE
Montage des Einbaudrehflanschs in horizontale oder vertikale Rohrleitungen möglich.

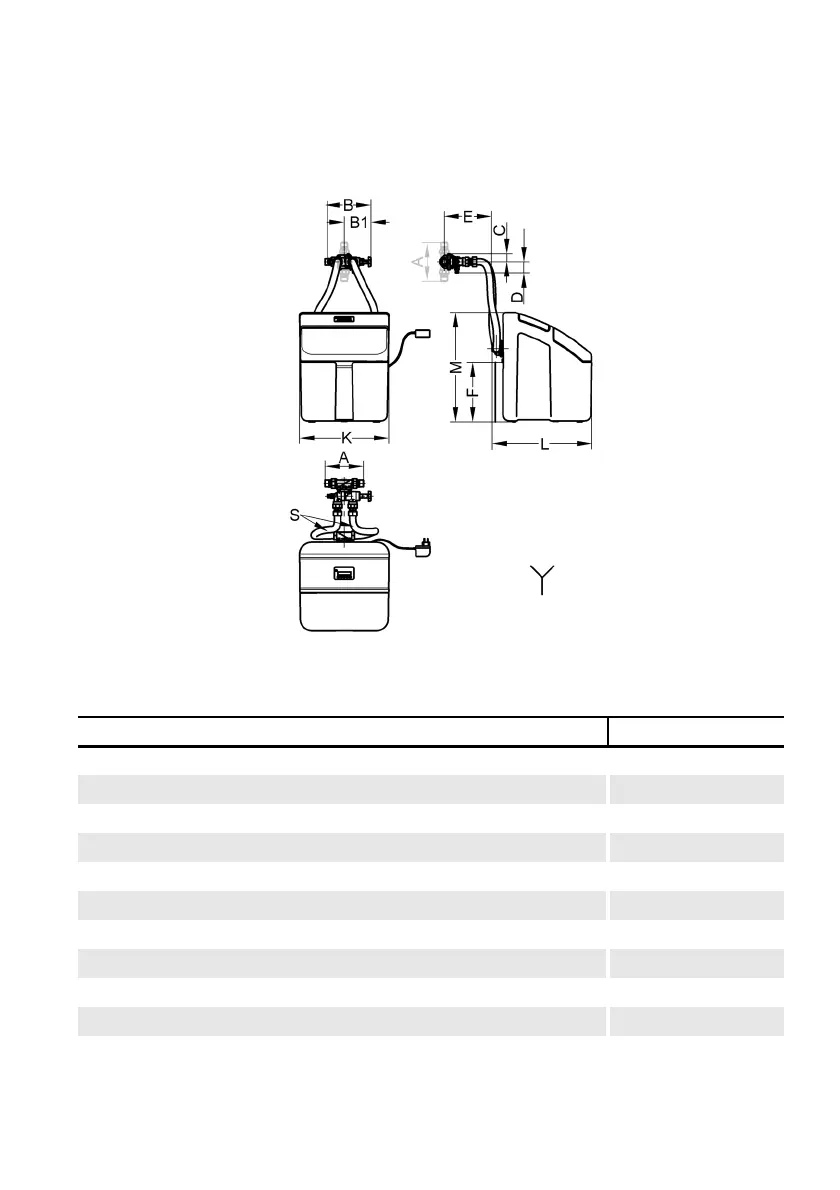

Abb. 16: Einbaumaße
Einbaumaß CLEAR SOFT
A: Einbaulänge mit Verschraubungen 195
B: Breite Umgehungsventil JQU 220
B1: Breite JQU Handrad bis Anschlussmitte 135
C: Höhe oberhalb Rohrmitte 40
D: Höhe unterhalb Rohrmitte 60
E: Einbautiefe bis Rohrmitte 280
F: Höhe des Überlaufanschlusses 300
K: Breite der Wasserenthärtungsanlage 450
L: Tiefe der Wasserenthärtungsanlage 500
M: Höhe der Wasserenthärtungsanlage 550
S: Länge der Panzerschläuche 1000
Alle Maße in [mm] (siehe Abb. 16)
Y = Kanalanschluss erforderlich
