Service manual OEB/OES/OGB/OGS

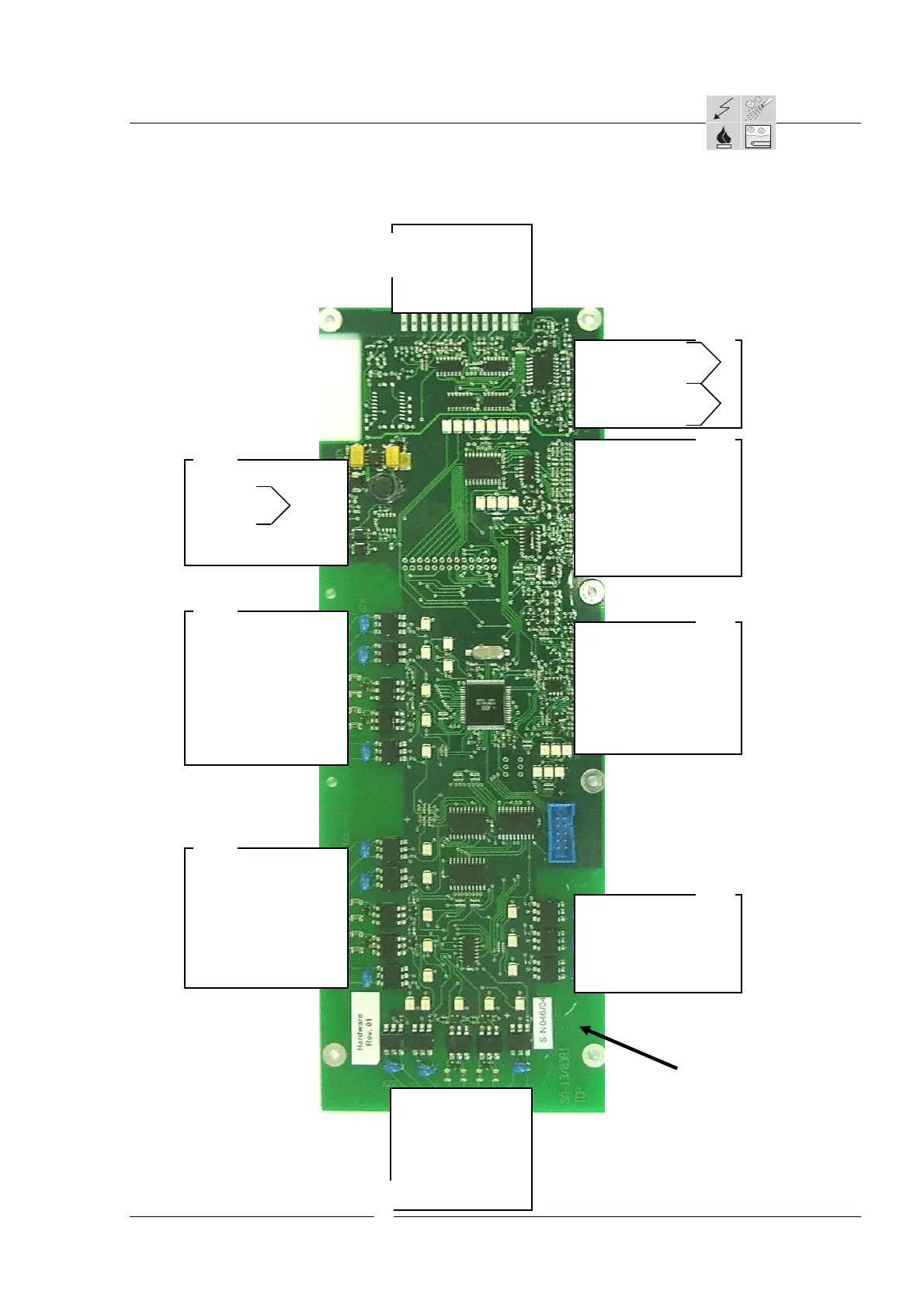

3.5 Controller assignment diagram
3.5.3 Gas module GM
with the OGB
Page 3 / 4
* = Frequency converter 1
*² = Frequency converter 2
rticle no.
GM
rticle no. 5002094
OGB
1 Reset hot air 2
2 Reset hot air 2
3 Heat demand HA2
4 Alarm hot air 2
5 Alarm hot air 2
6 not used
7 not used
8 not used
9 not used
X24
X22
X26
X25
X23
not used
not used
not used
not used
not used
not used
not used
not used
not used
not used
not used
OGB
1 12V
2 Earth
3 RxD_12V
4 TxD_12V
5 RESET
6 Earth
7 not used
8 not used
9 not used
Connection to
X10
OGB
1 Phase
2 Reset hot air 1
3 Reset hot air 1 (HA1)
4 Heat demand HA1
5 Alarm hot air 1
6 Alarm hot air 1
7 not used
8 not used
9 not used
10 not used
OGB
OGB
1 Reset steam generator
2 Reset steam generator
3 Heat demand SG
4 Alarm steam generator
5 Alarm steam generator (SG)
6 not used
7 not used
8 not used
9 not used
rticle no. 5012003
12 Hot air 2 flame OK
11 Steam generator flame OK
10 Hot air 1 flame OK
9 Earth automatic firing
8 +12V (for Hall sensor) M2
7 Speed M2
6 not used
5 Earth M2
4 not used
3 Speed hot air 2
2 PWM hot air 2
1 Earth hot air 2
*²
*
OGB
8 TxD_M2_12V
7 RxD_M2_12V
6 12V, 25mA
5 Earth
4 TxD_M1_12V
3 RxD_M1_12V
2 12V, 25mA
1 Earth
rticle no. 5012003
12 not used
11 not used
10 not used
9 Speed steam generator
8 PWM steam generator
7 Earth steam generator
6 not used
5 not used
4 not used
3 Speed hot air 1
2 PWM hot air 1
1 Earth hot air 1
OGB
rticle no.
OGB
not used
not used
not used
not used
not used
not used
X27
X28
rticle no. 5002095
X20
rticle no. 5002094
X21
rticle no. 5002090
AS/11-2011 3_05e Controller assignment diagram _d
