Coolaroo Custom - Persiana Estándar - Montaje en la Pared

38
2 ¹⁄″
3″
4 ³⁄″
Deslizar en
el Soporte
Los Soportes de instalación se suministran por pares: Lado de Control y Lado Inactivo. Identique en qué lado
de la Persiana irá cada uno de los Soportes en función de su pedido. Nota: Se muestra el control de la Manivela
desmontable, pero el bucle de Cadena continua sigue las mismas instrucciones de instalación.

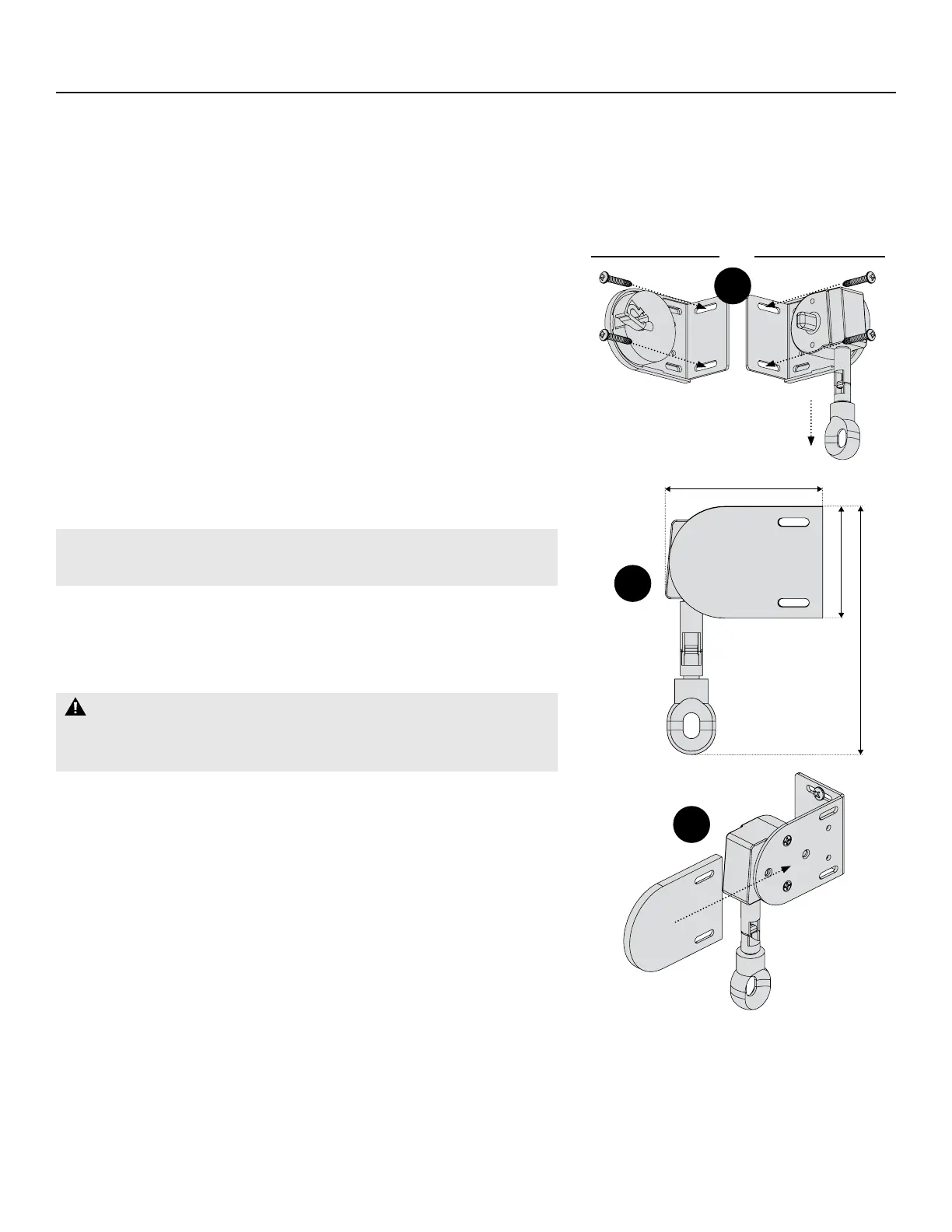

PASO 1: Montar los Soportes
•
Compruebe la orientación del lado de control. Para las Persianas
de Manivela, el Ojal de la Manivela cuelga del soporte. Para el
bucle de Cadena continua, la Cadena cuelga de la parte inferior
del soporte (g. A).
•
Mida la distancia de marcado (pág. 35) y utilice los resultados
para marcar las ubicaciones de montaje de los Soportes.
•
Coloque el borde exterior de los Soportes sobre las marcas y
marque los agujeros para los Tornillos.
•
Compruebe que la parte superior de los Soportes de instalación
está a la altura deseada, nivelada y alineada.
IMPORTANTE: Se requiere una supercie vertical plana de al
menos 2 ⁄ " para montar los Soportes (g. B).
•
Asegúrese de que la supercie de montaje esté nivelada y taladre
agujeros piloto con una broca de ⁄"; a continuación, utilice los
Tornillos suministrados para jar los Soportes de instalación.
ADVERTENCIA: Debe montarse en montantes de madera/
metal o anclajes de hormigón. NO se recomienda el montaje
con anclajes para paneles de yeso.
•
Instale las Cubiertas de los Soportes: Alinee el soporte con los
canales de la Cubierta del Soporte y deslícelo sobre el soporte (g.
C).
PASO 2: Instalar la Persiana
•
Inserte el Acoplamiento de Control en el mecanismo del conjunto de
soporte de la Manivela o embrague de la Persiana enrollable (g. D).
•
Deslizándolo de adelante hacia atrás, inserte el acoplamiento
inactivo en el Conjunto de Soporte Inactivo y encaje el
acoplamiento inactivo en su sitio (g. E).
INSTALACIÓN: Persiana ESTÁNDAR — Montaje EN PARED
A
B
C
Lado Inactivo Lado de Control
Cuelga
