INSTALACIÓN: Panel Solar y Batería
Panel Solar y Batería
(Solo para Motor Solar)
Paso 1: Montar el Panel Solar
•
Coloque el Panel Solar en un lugar que reciba al
menos 8 horas de sol al día.
•
Monte el Panel Solar y la Batería a menos de 3 pies del
extremo con cable de la Persiana para garantizar que
los cables se conecten.
¡PRECAUCIÓN! Asegúrese de que los cables estén
alejados de la Persiana para que no intereran en su
movimiento.
•

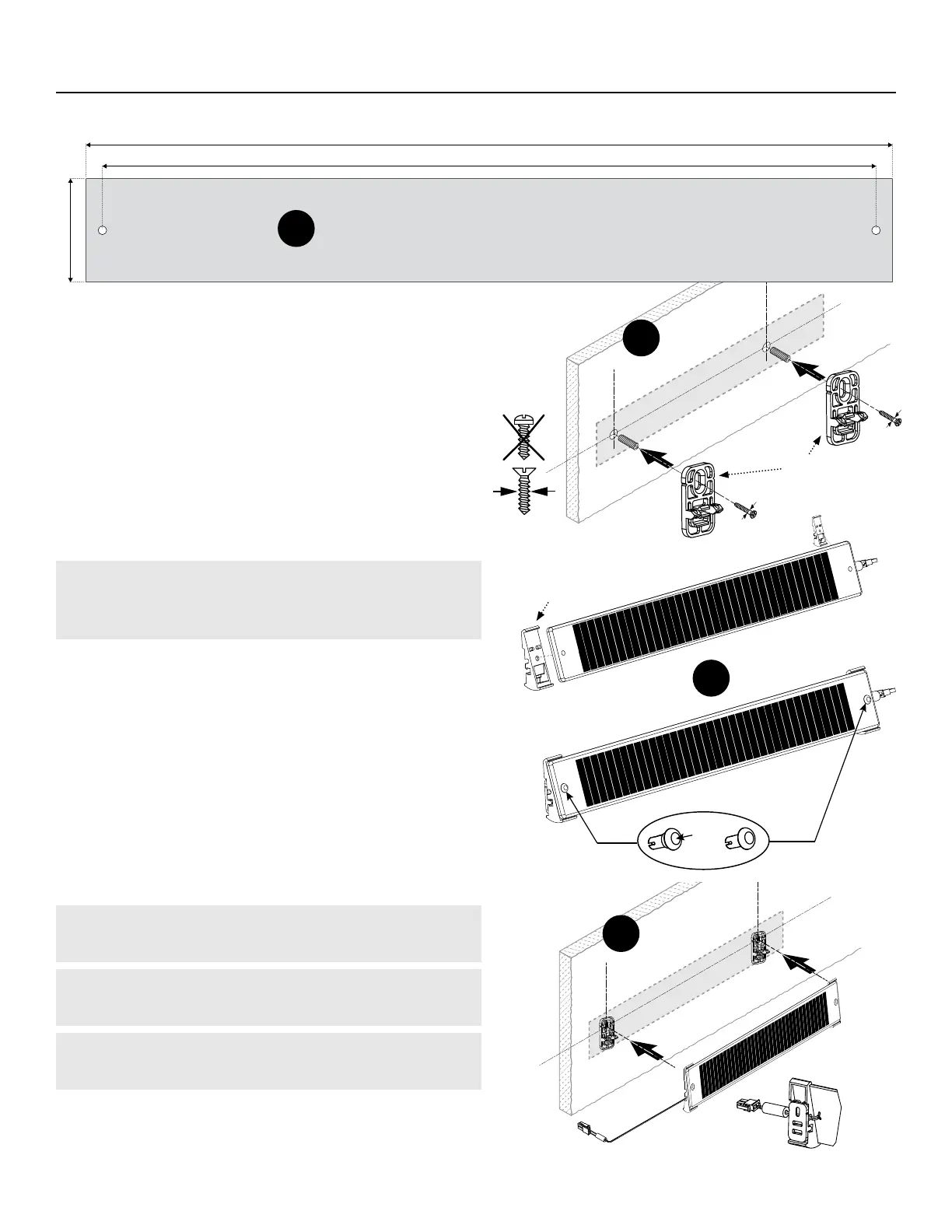

Utilizando la guía de medición anterior (g. A), monte
los Soportes de Pared con Tornillos de cabeza plana de
4 mm (g. B).
•
Fije los Soportes Angulares al Panel Solar utilizando
los Remaches suministrados. Los Remaches deben
pasar por los agujeros situados a ambos lados del
Panel Solar y jarse al soporte angular (g. C).
•
Enganche el soporte angular en el soporte de pared
(g. D).
¡PRECAUCIÓN! No montar en una supercie que
pueda alcanzar temperaturas superiores a 158° F.
NOTA: Colóquelo en una zona abierta para que reciba
el máximo sol posible de manera ininterrumpida.
IMPORTANTE: No taladre directamente en los
agujeros del Panel Solar.
2 ⁄″
17 ⁄″
18 ⁄″
+
+
>>>
4
+
+
>>>
4
A
Panel Solar
C
D
Vista Trasera
del Soporte
Soportes
de Pared
Soporte
Angular
Remaches
