INSTALACIÓN: Panel Solar y Batería
Paso 2: Montar la Batería
•
Localice el lugar donde desea montar la Batería.

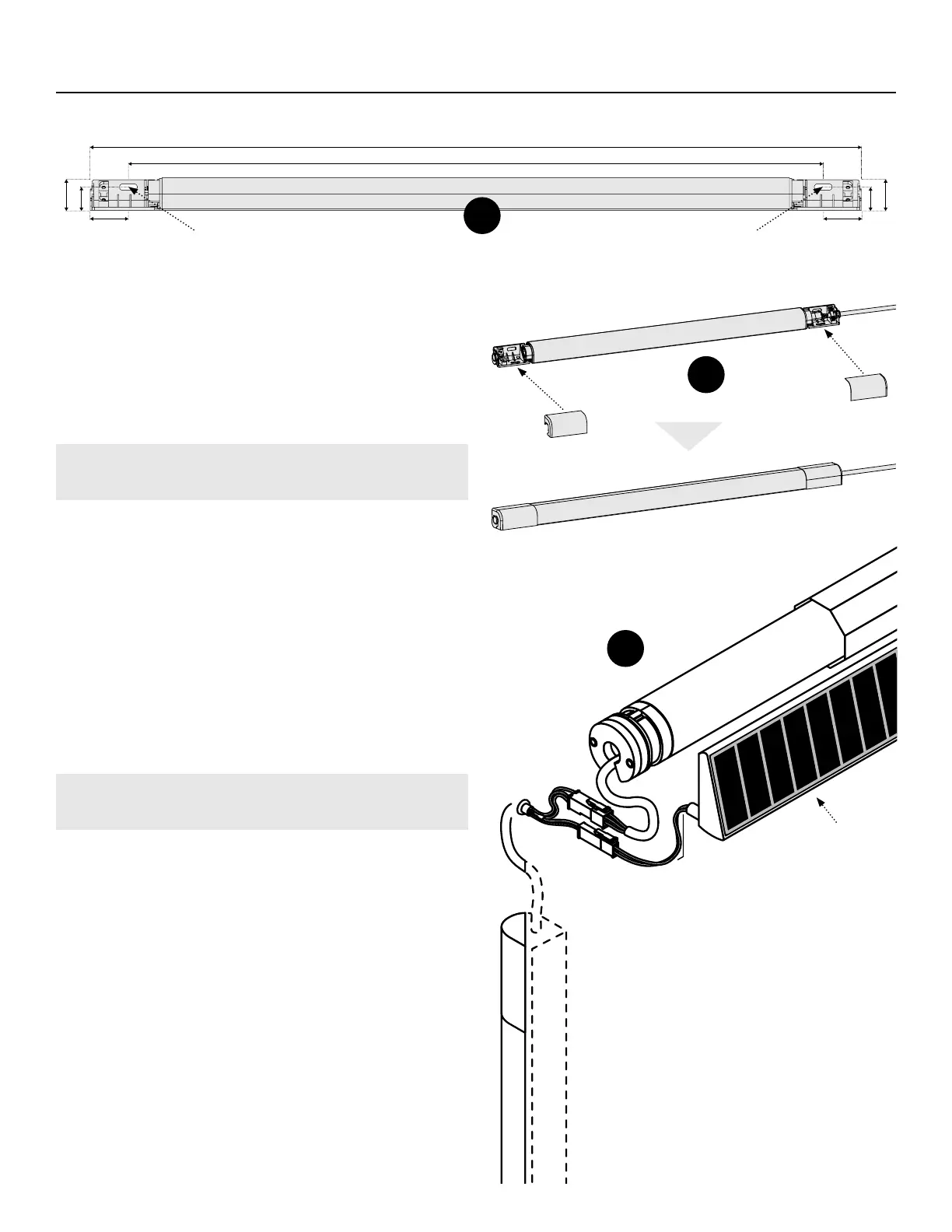

Utilice la guía de medición anterior para taladrar
previamente los agujeros para los Tornillos de
montaje (g. E).
¡PRECAUCIÓN! Los cables y conectores deben
estar protegidos del movimiento de la Persiana.
•
Monte la Batería con los Tornillos para madera de
5 mm suministrados.
•
Encaje las tapas de la Batería en la Batería (g. F).
Paso 3: Fijar los Cables
•
Conecte el cable hembra de la Batería al cable
macho del motor de la Persiana (g. G).
•
Conecte el cable macho del Panel Solar al cable
hembra del motor de la Persiana (g. G).
NOTA: No conecte el Panel Solar a la Batería.
Ambos se conectan al motor de la Persiana.
Cuidado del Panel Solar
No coloque nada sobre el Panel Solar que pueda ltrar
los rayos solares, como pintura. Limpie las células
fotovoltaicas al menos una vez al mes pasándoles un
paño suave y húmedo para evitar rayarlas. En invierno,
no deje que se acumule nieve en el panel.
19 ⁄″
22 ⁄″
1 ⁄″
⁄″
1″
1 ⁄″
⁄″
1″
Agujero de Montaje Agujero de Montaje
Cubierta
Acoplable
Cubierta
Acoplable
E
F
G
Motor Solar
Panel
Solar
Batería
