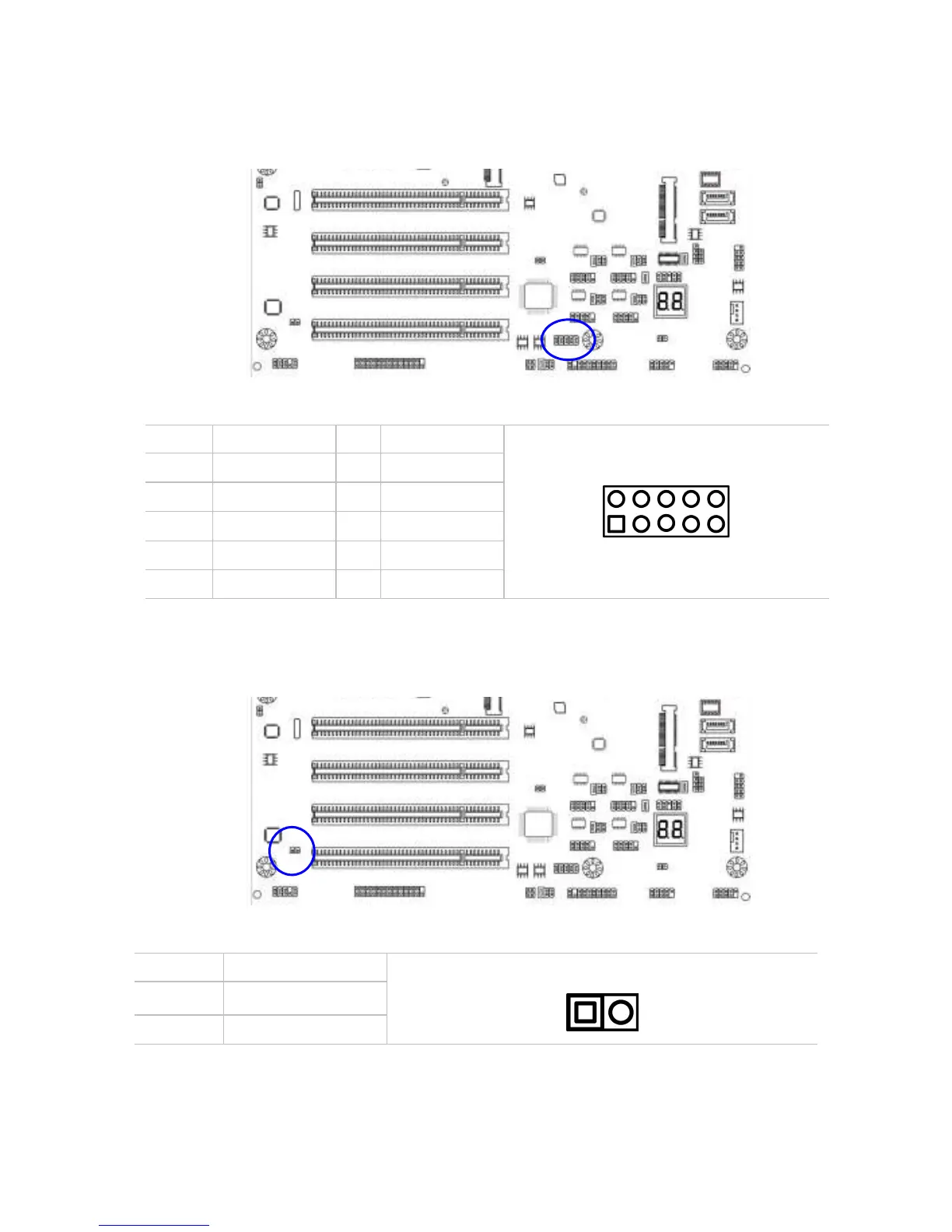

GPIO_CON: GPIO header
PIN ASSIGNMENT PIN ASSIGNMENT
2 10
1 9
1 GPIO_30 2 GPIO_31
3 GPIO_32 4 GPIO_33
5 GPIO_34 6 GPIO_35
7 GPIO_36 8 GPIO_37
9 GND 10 VCC
HDMI_SPDIF: SPDIF Out header
PIN ASSIGNMENT
1 2
1 SPDIF
2 GND
