ΕΛΛΗΝΙΚΑ
60

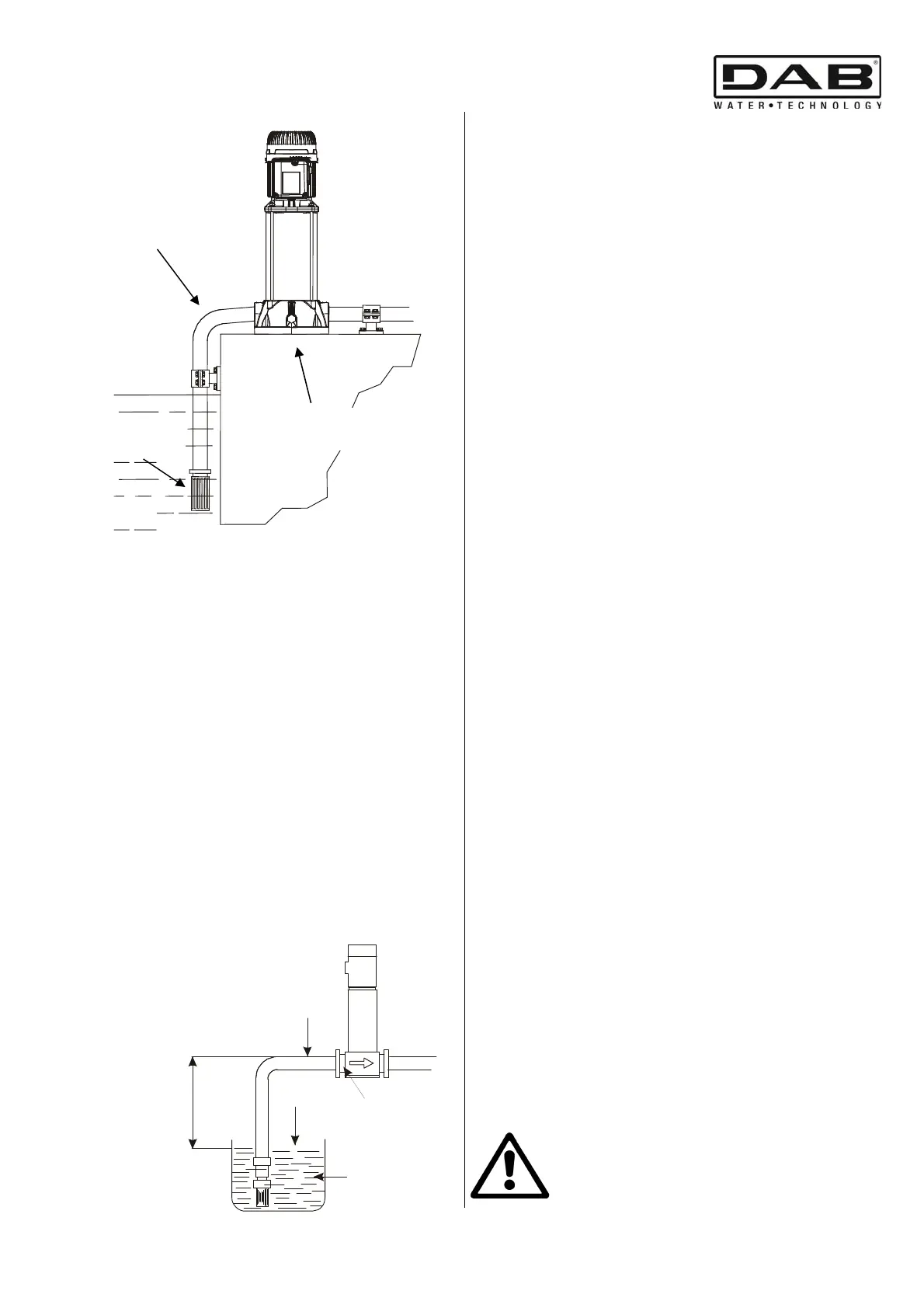

Εικ. 4
Ανάντη και κατάντη της αντλίας πρέπει να
τοποθετηθούν αποφρακτικές βαλβίδες ώστε να μην
είσαστε αναγκασμένοι να αδειάσετε την
εγκατάσταση, για τις επεμβάσεις συντήρησης. Μην
αφήνετε την αντλία να λειτουργεί με κλειστές τις
αποφρακτικές βαλβίδες!
Αν υπάρχει αυτό το ενδεχόμενο, προβλέψτε ένα
κύκλωμα παράκαμψης ή μια αποχέτευση που θα
καταλήγει σε ένα δοχείο ανακύκλωσης του υγρού.
Για να μειώσετε στο ελάχιστο τον θόρυβο,
συνιστάται να τοποθετήσετε αντικραδασμικούς
συνδέσμους στις σωληνώσεις αναρρόφησης,
κατάθλιψης και ανάμεσα στα πόδια του κινητήρα και
τη βάση.
Σε περίπτωση εγκατάστασης περισσοτέρων από μια
αντλιών, κάθε αντλία πρέπει να έχει τη δική της
σωλήνωση αναρρόφησης, εκτός από την εφεδρική
αντλία (αν προβλέπεται).
9.2 Ελάχιστη πίεση αναρρόφησης ( Z1 )
(αντλία πάνω από τη στάθμη του υγρού)
Προκειμένου να λειτουργεί σωστά η αντλία, χωρίς
φαινόμενα σπηλαίωσης, πρέπει να υπολογιστεί η
στάθμη αναρρόφησης Z1.
Για τον καθορισμό της στάθμης αναρρόφησης Z1
πρέπει να χρησιμοποιήσετε τον παρακάτω τύπο:
Z1= pb – N.P.S.H απαιτούμενο – Hr – pV σωστό – Hs
όπου:
Z1 =
διαφορά σε μέτρα μεταξύ του άξονα του
στομίου αναρρόφησης της αντλίας και της
ελεύθερης στάθμης του προς άντληση
υγρού.
pb =
βαρομετρική πίεση σε μΣΥ, σε σχέση με τον
τόπο εγκατάστασης.(διάγραμμα 1, σελ. 124)
NPSH =
καθαρό φορτίο αναρρόφησης, στο σημείο
εργασίας.
Hr =
απώλειες φορτίου σε μέτρα, καθόλο το
μήκος του σωλήνα αναρρόφησης.
pV =
τάση ατμού σε μέτρα του υγρού, σε σχέση
με την θερμοκρασία εκφρασμένη σε °C.
(διάγραμμα 2, σελ. 125)
Hs =
Ελάχιστο περιθώριο ασφαλείας: 0.5 m.
Αν το αποτέλεσμα του υπολογισμού είναι μια θετική τιμή
“Z1”, η αντλία μπορεί να λειτουργήσει με ύψος
αναρρόφησης ίσο το πολύ με “Z1” m.
Αντίθετα, αν η υπολογισμένη τιμή “Z1” είναι αρνητική,
προκειμένου να λειτουργήσει σωστά η αντλία πρέπει να
τροφοδοτείται με θετική στάθμη τουλάχιστον “Z1” m.
Παράδειγμα: εγκατάσταση στο υψόμετρο θαλάσσης
και υγρό με θερμοκρασία 20°C
Απαιτούμενο NPSH: 3,25 m
pb : 10,33 μΣΥ( διάγραμμα 1, σελ.124)
Hr : 2,04 m.
t : 20°C
pV : 0,22 m. ( διάγραμμα 2, σελ. 125 )
Z1 : 10,33 – 3,25 – 2,04 – 0,22 – 0,5 = 4,32
περίπου
Αυτό σημαίνει πως η αντλία μπορεί να λειτουργήσει σε
μέγιστο ύψος αναρρόφησης 4,32 m.
9.3 Μέγιστη πίεση αναρρόφησης
(αντλία πάνω από τη στάθμη του υγρού)
Είναι σημαντικό να διατηρήσετε το άθροισμα της πίεσης
στην είσοδο και της πίεσης που αναπτύσσεται από την
αντλία με κλειστό στόμιο, πάντα χαμηλότερη από την
ελάχιστη αποδεκτή πίεση λειτουργίας (PN) της αντλίας.
P1max + P2max ≤ PN (εικ.6A)
P1max + P2max + P3max ≤ PNHP (εικ.6B)
9.4 Ελάχιστη ονομαστική παροχή
Η λειτουργία της αντλίας με παροχή χαμηλότερη από την
ελάχιστη ονομαστική που είναι αποδεκτή, μπορεί να
προκαλέσει υπερβολική υπερθέρμανση και να γίνει ζημιά
στην αντλία. Για θερμοκρασίες του υγρού που υπερβαίνουν
40°C, η ελάχιστη παροχή πρέπει να αυξάνεται σε
συνάρτηση της θερμοκρασίας του υγρού (βλέπε εικ. 6A).
Η αντλία δεν πρέπει ποτέ να λειτουργεί με
κλειστή τη βαλβίδα κατάθλιψης.
pV
NPSH
pb
Hr
Z1
Εικ. 5
θετική κλίση του σωλήνα
αναρρόφησης προς την
ηλεκτροκίνητη αντλία.
προσδέστε γερά την αντλία στη
άσ
έδ
ασ
ποδοβαλβίδα
