Manuel d'installation et d'utilisation
2
FWEC2
Advanced electronic controller
FC66002764

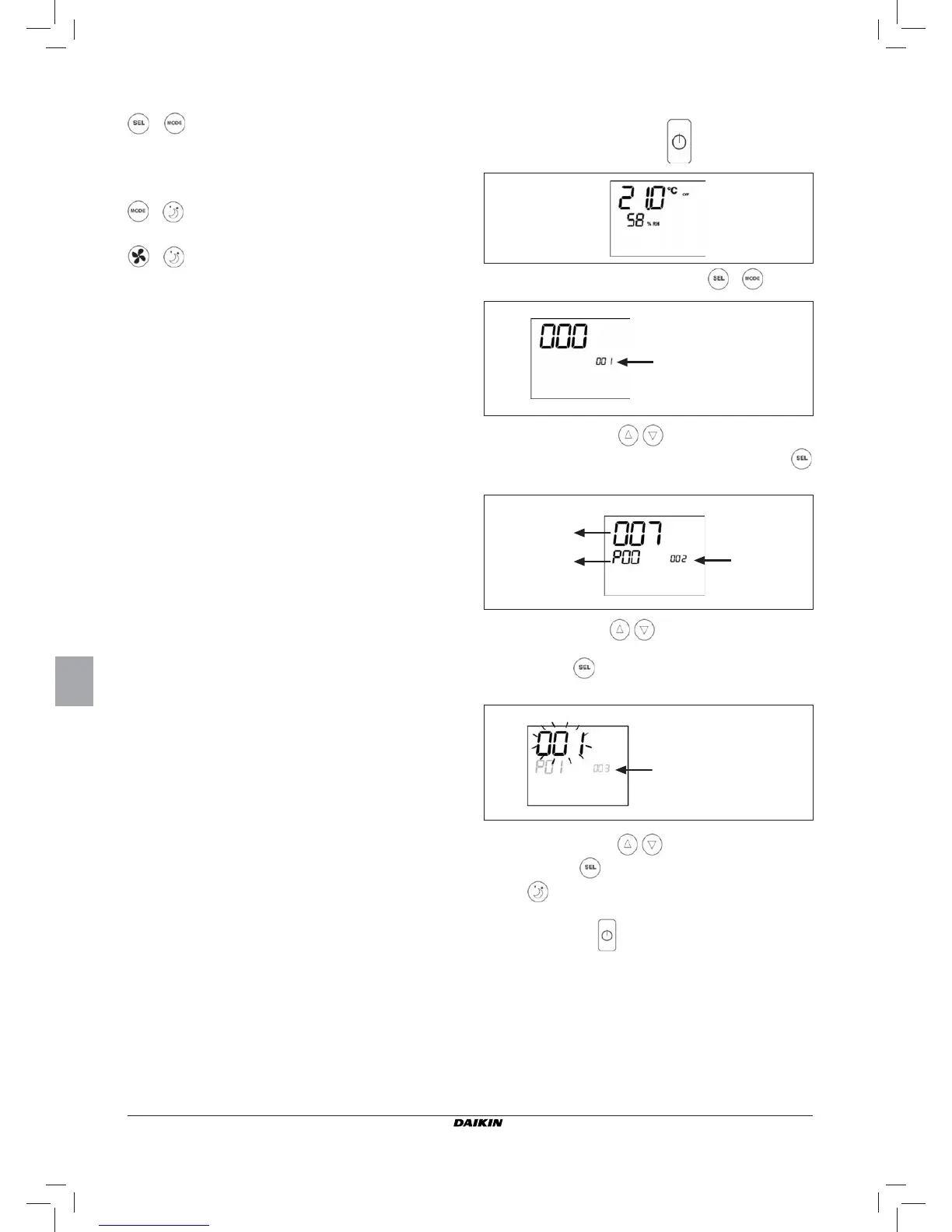

PROCEDURE DE CONFIGURATION DES
PARAMÈTRES
■ Porter le thermostat sur OFF
■ Enfoncer simultanément les touches
■ Utiliser les touches pour modifi er la valeur du
moniteur jusqu’à la valeur du MdP 10, puis enforcer
S’il est correct, on aura accès aux paramètres
■ Utiliser les touches pour faire défi ler les différents
paramètres (voir “List des paramètres, ci-dessus)
■ Appuyer sur pour activer la modifi cation du paramètre
(la valeur affi chée commence à clignoter)
■ Utiliser les touches pour modifi er la valeur
■ Appuyer sur pour sauvegarder la nouvelle valeur ou
sur pour annuler la modifi cation
■ Une fois la modifi cation des paramètres terminée, appuyer
sur la touche pour quitter la procédure
NB: la procédure de la procedura de paramétrisation a
une durée limitée. À l’échéance de la période prévue
(2 min. env.) le thermostat revient à l’état de OFF et
ne conserve que les modifi cations sauvegardées.
COMBINAISONS DE TOUCHES ACTIVES
Thermostat sur Off: allumé sur la procédure de confi guration
des paramètres
Thermostat sur On: affi chage momentané de la température
de l’eau
Sélection de la fonction de Température minimum air
Sélection Déshumidifi cation
CONFIGURATION DE LA CARTE
La carte est confi gurable en fonction du type d’unité termi-
nale/installation à contrôler, en modifi ant des paramètres
donnés.
LISTE DES PARAMÈTRES
■
P00 = confi guration commande (voir “Confi gurations
Prévues”) pour sélectionner le type d’unité terminale à
contrôler.
■ P01 = type d’installation de la commande
-000: sur l’appareil
-001: murale
■ P02 = adresse Modbus [pour valider la modifica-
tion de ce paramètre (sauf le cas de passa-
ge interne entre valeurs] il faut couper
l’alimentation et remettre sous tension à la fi n de la pro-
grammation)
-0: communication sérielle désactivée
-1-247: Secondaire
-255: Master
■ P03 = zone neutre [20-50 °C/10]; paramètre utilisé en cas de con-
fi gurationa avec sélection automatique Rafraîchissement/
Chauffage en fonction de la température de l’air.
■ P04 = sonde eau
-0: non prévue
-1: prévue
Selon la valeur programmée, seront contrôlées l’alarme
sonde et l’activation de la résistance électrique
■ P05 = Logique de confi guration – utilisation entrées nu-
mériques 1 et 2:
- 0: DIN1 = - DIN2 = -
- 1: DIN1 = - DIN2 = OnOff
- 2: DIN1 = Été/Hiv DIN2 = -
- 3: DIN1 = Eco DIN2 = -
- 4: DIN1 = Été/Hiv DIN2 = On/Off
- 5: DIN1 = Eco DIN2 = On/Off
- 6: DIN1 = Été/Hiv DIN2 = Eco
■ P06 = logique d’utilisation – entrée numérique 1:
- 0: [ouvert/fermé] = [Rafraîch./Chauff.] = [-/ECO]
- 1: [ouvert/fermé] = [Chauff./Rafraîch.] = [ECO/-]
■ P07 = logique d’utilisation – entrée numérique 2:
- 0: [ouvert/fermé] = [Off/On] = [-/ECO]
- 1: [ouvert/fermé] = [On/Off] = [ECO/-]
■ P08 = sonde humidité éloignée:
- 0 : non prévue
- 1 : prévue
Selon la valeur programmée, sera contrôlée l’alarme sonde
correspondante.
Indication niveau:
002= sélection
paramètre
Valeur paramètre
sélectionné
Paramètre sélec-
tionné: P...
Indication niveau:
003 = modifi cation paramètre
Indication niveau:
001
= saisie MdP
