CARACTERÍSTICAS GENERALES
El mando LCD (monitor de cristal líquido) ha sido diseñado
para actuar sobre todos los terminales de sistema con motor
asíncrono monofásico multivelocidad. Respecto de la versión
estándar dispone de una gestión avanzada de la humedad y
la comunicación serie.
La versión (fi gura 1), es la concreción de un sistema Maestro/
Esclavo (de hasta 247 terminales esclavos), en el que uno
de los mandos desempeña la función de Maestro y controla
todos los restantes elementos Esclavos.
La conexión se realiza mediante el bus RS485, que está consti-
tuido por un simple cable apantallado de dos conductores.
El maestro (que es identifi cado mediante la dirección 255) envía
a los mandos esclavos las siguientes informaciones:
(1) modalidad de funcionamiento (refrigeración o calefacción)
(2) setpoint para la temperatura ambiente.
Cada mando Esclavo mantiene la gestión del selector de las
velocidades y la regulación de la temperatura ambiente está
permitida con un delta de ± 2 °C en torno al valor del set point
enviado por el mando maestro.
FUNCIONES PRINCIPALES Y EQUIPAMIENTO:
■ Regulación de la temperatura del aire mediante variación
automática de la velocidad del ventilador.
■ Regulación de la temperatura del aire mediante on/off del
ventilador con una velocidad fi ja.
■ Gestión de válvulas On/Off para sistemas de dos o cuatro
tubos.
■ Gestión de resistencia para soporte en calefacción.
■ Modifi cación enfriamiento/calentamiento en las siguientes
modalidades:
- manual a bordo
- manual a distancia (centralizada)
- automática, en función de la temperatura del agua
- automática, en función de la temperatura del aire.
■ Función de Deshumidifi cación
■ Comunicación Serie
ADEMÁS ESTÁ PROVISTO DE:
■ contacto limpio para consentimiento externo (por ejemplo;
contacto ventana, ON/OFF remoto, sensor de presencia,
etc.) que puede habilitar o inhabilitar el funcionamiento de
la unidad (lógica de contacto: ver parámetros de confi gu-
ración de la tarjeta).
■ contacto limpio para conmutación Refrigeración/Ca-
lefacción remota centralizada (lógica de contacto: ver
parámetros de confi guración de la tarjeta).
■ contacto limpio para la habilitación de la función economy
desde remoto (lógica contacto: ver parámetros de confi -
guración de la tarjeta).
■ sonda remota de temperatura para el agua (accesorio).
■ sonda de temperatura, interna
■ sonda de humedad, interna
■ sonda remota de temperatura para el aire (accesorio) (en
caso de estar presente, esta sonda se utiliza en lugar de
la sonda interna para leer la temperatura ambiente).
■ sonda remota de humedad (accesorio, debe utilizarse en
combinación con la sonda remota de temperatura).
El panel de mando está compuesto por:
■ monitor LCD
■ teclado

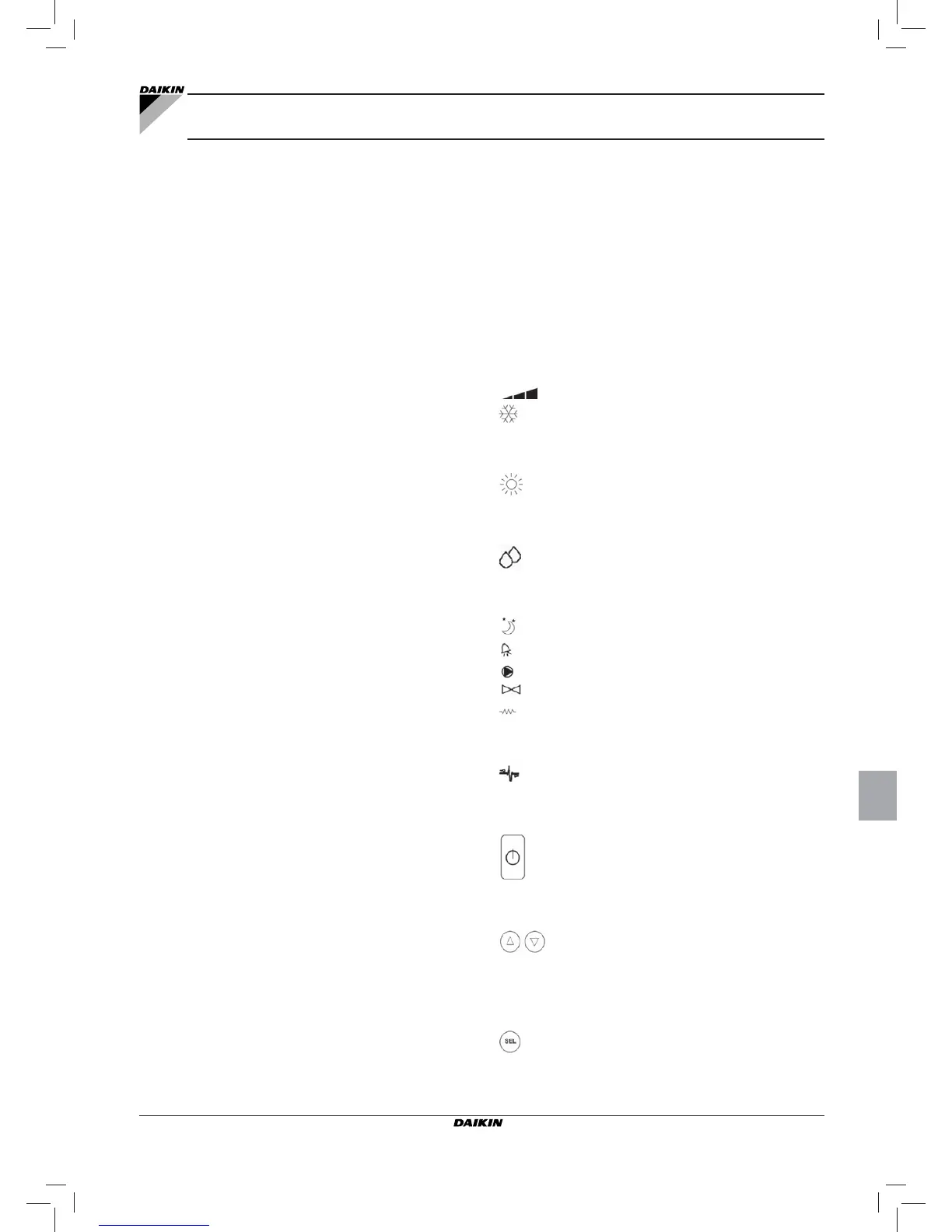

MONITOR LCD (VÉASE FIGURA 2)
(1) Temperatura ambiente
(2) humedad ambiente
(3) temperatura programada
ON estado ventiladores. El encendido intermitente
indica que los ventiladores están detenidos en
espera de la llamada de parte del termostato. El
encendido del símbolo con luz fi ja indica que los
ventiladores están funcionando.
OFF estado ventiladores. Ventiladores detenidos debido
a que la velocidad está dispuesta en Off o a que
el mando está apagado.
AUTO lógica de ventilación automática
velocidad ventilador
modalidad de funcionamiento: Refrigeración. Su
encendido intermitente indica ausencia del con-
sentimiento agua para el funcionamiento de la
ventilación.
modalidad de funcionamiento: Calefacción. Su
encendido intermitente indica ausencia del con-
sentimiento agua para el funcionamiento de la
ventilación.
Deshumidicación. El encendido intermitente indica
falta de consentimiento para la deshumidifi cación;
en cambio, el encendido del símbolo con luz fi ja
indica que dicha función está activada.
opción Economy activada
presencia de alarma
control Mínima Temperatura
válvula abierta
resistencia eléctrica. El encendido intermitente de
este símbolo indica que la resistencia está funcio-
nando, mientras que su encendido fi jo indica que
la resistencia sólo está seleccionada.
comunicación serie activada. El encendido intermitente
de este símbolo indica que el mando es el maestro
TECLADO (VEASE FIGURA 3)
Tecla On/Off: encendido/apagado del termostato.
Durante el procedimiento de modifi cación de los
parámetros permite retornar al funcionamiento
normal.
Teclas Up y Down: modifi cación de la temperatura
de regulación del Termostato (Calefacción:[5.0-
30.0°C], Refrigeración: [10.0-35.0°C]). Durante el
procedimiento de modifi cación de los parámetros
se utilizan para seleccionar los parámetros o para
modifi car su valor.
Tecla SEL: en modalidad Calefacción, selección
de la resistencia eléctrica como función auxiliar.
