Daikin FWEC2 - Schemi Elettrici

Manuale d'installazione e d'uso
11
FWEC2
Advanced electronic controller
FC66002764
SCHEDA ELETTRONICA (VEDI FIGURA 6)
Dove
Vc
Valvola
Vh
Valvola Caldo / Resistenza
V0
Vel.superminima
V1
Vel. minima
V2
Vel. media
V3
Vel. massima
N
Neutro
L
Fase
PE
Terra
A-B-GND
RS 485
SU
Sonda umidità remota
SW
Sonda acqua
SA
Sonda aria remota
DI1
Ingresso dig.1
CI12
Comune DI1-2
DI2
Ingresso dig.2
NB:
■ Per collegamenti di potenza utilizzare cavo sezione 1 mm
2
■ Per ingressi digitali utilizzare cavo tipo AWG 24
■ Per prolungamenti sonde e RS485 utilizzare cavo
schermato tipo AWG 24

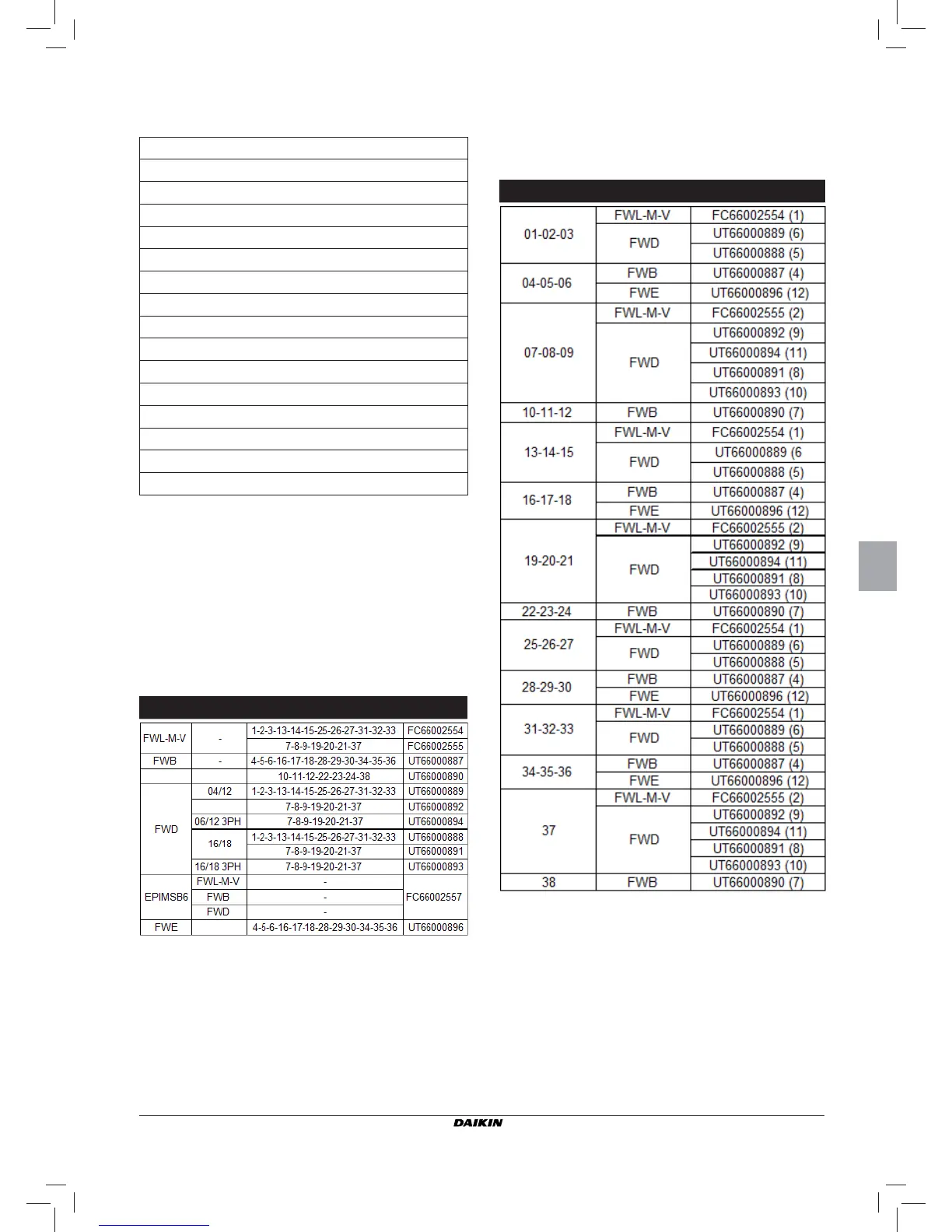

SCHEMI ELETTRICI
(Vedi allegato Schemi Elettrici)
Tabella Unità/Schemi
UNITA’ TIPO CONFIGURAZIONE SCHEMA
SCHEMI ELETTRICI
(Vedi allegato Schemi Elettrici)
Tabella Configurazioni/Schemi
CONFIG. UNITA’ SCHEMA
