Daikin FWEC2 - Comunicazione Seriale

Manuale d'installazione e d'uso
5
FWEC2
Advanced electronic controller
FC66002764
CONFIGURAZIONI PREVISTE (PARAMETRO P00)
035
■ Tubi impianto: 4
■ Valvola: 2/3 VIE
■ Resistenza: NO
■ Velocità ventilazione: 4
■ Logica commutazione estate/inverno: DISTANZA MANUALE
036
■ Tubi impianto: 4
■ Valvola: 2/3 VIE
■ Resistenza: NO
■ Velocità ventilazione: 4
■ Logica commutazione estate/inverno: AUTOMATICO
LATO ARIA
037
■ Tubi impianto: 4
■ Valvola: NO
■ Resistenza: SI
■ Velocità ventilazione: 3
■ Logica commutazione estate/inverno: LOCALE MANUALE
038
■ Tubi impianto: 4
■ Valvola: NO
■ Resistenza: SI
■ Velocità ventilazione: 4
■ Logica commutazione estate/inverno: LOCALE MANUALE
COMUNICAZIONE SERIALE
Collegamento alla rete di comunicazione RS485
La rete di comunicazione, tipologia Bus, è costituita da un
semplice cavo schermato a 2 conduttori, connesso diretta-
mente alle porte seriali RS485 dei comandi (morsetti A, B e
GND).
"Per la realizzazione della rete utilizzare cavo AWG 24 (diam.
0,511 mm)"
La rete di comunicazione deve avere la seguente struttura
generale (fi gura 4).
Nel caso di soluzione "MASTER-SLAVE" dovrà essere instal-
lata una resistenza di terminazione su entrambi i comandi agli
estremi della rete.
NB: (1) Rispettare la polarità della connessione: indicata con
A(-) e B(+)
(2) Evitare anelli di massa (schermatura a terra solo ad
una estremità)
____________________________________________________________
A
TTENZIONE
:
■ Utilizzare cavo schermato AWG24
■ Colori suggeriti per la rete di comunicazione: A
(-) colore Marrone; B (+) colore Giallo
____________________________________________________________

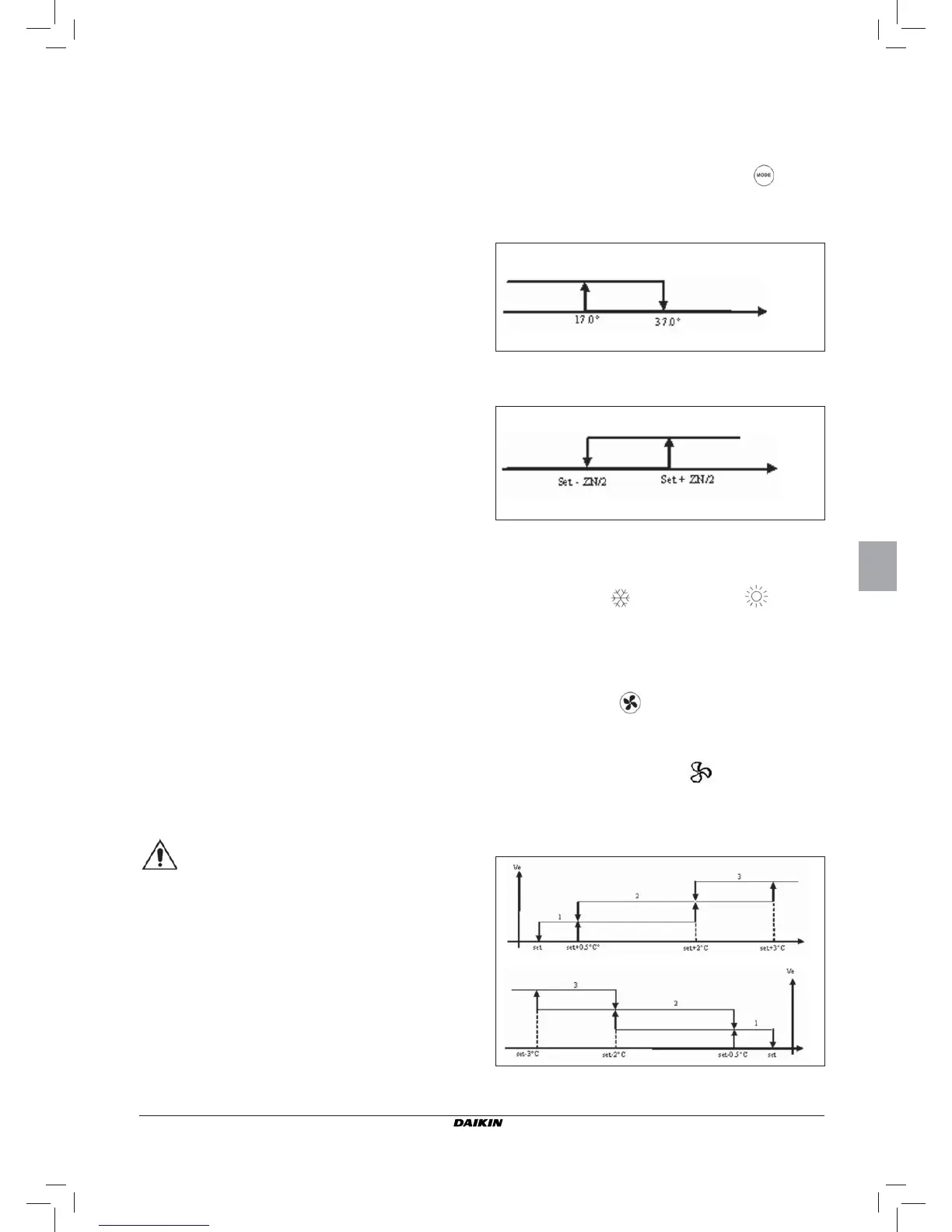

LOGICHE
COMMUTAZIONE RAFFREDDAMENTO/RISCALDAMENTO
Sono presenti 4 differenti logiche di selezione della modalità
di funzionamento del termostato defi nite in base alla confi -
gurazione impostata sul comando:
1. Locale: scelta dall'utente agendo sul tasto
2. Distanza: in funzione dello stato dell'ingresso digitale DI1
(logica contatto: vedi parametri confi gurazione scheda)
3. In funzione della temperatura dell'acqua
NB: nel caso di allarme sonda acqua il controllo della mo-
dalità torna temporaneamente nella modalità Locale.
4. in funzione della temperatura dell'aria:
Dove:
■ Set è la temperatura impostata con le frecce
■ ZN è la zona neutra (parametro P03)
La modalità di funzionamento del termostato è indicata sul
display dai simboli
(raffreddamento) e (riscalda-
mento)
VENTILAZIONE
Il controllo può gestire terminali a 3 o 4 velocità
SELEZIONE VELOCITÀ FUNZIONAMENTO
Utilizzando il tasto Fan
è possibile scegliere fra le seguenti
velocità:
■ Vel. automatica: in funzione della temperatura impostata
e quella dell'aria ambiente
Con confi gurazioni a 3 velocità :
dove:
1 = velocità minima
2 = velocità media
3 = velocità massima
Estate
Inverno
Temp. aria
Estate
Inverno
Temp. acqua
RAFFREDDAMENTO
RISCALDAMENTO
