Manual de instalación y de uso
2
FWEC2
Advanced electronic controller
FC66002764

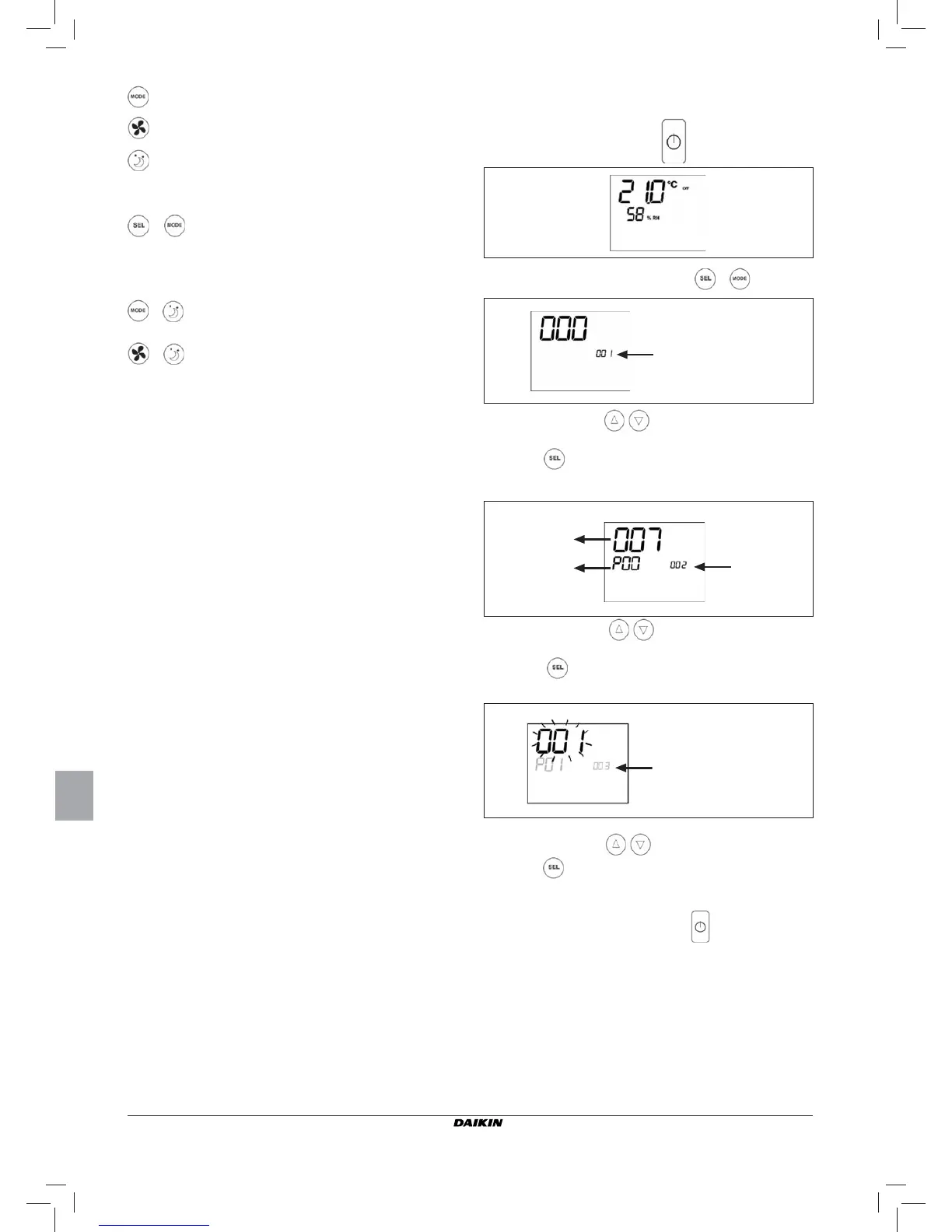

PROCEDIMIENTO DE CONFIGURACIÓN DE LOS
PARÁMETROS
Poner el termostato en OFF
Pulsar simultáneamente las teclas
Utilizar las teclas para modi car el valor del mo-
nitor hasta llegar al valor de contraseña 10, a continuación
pulsar .
Si la contraseña es correcta se obtendrá el acceso a los
parámetros.
Utilizar las teclas para examinar los diferentes
parámetros (ver “Lista de Parámetros” arriba presentada).
Pulsar para activar la modi cación del parámetro (el
valor comenzará a destella
Utilizar las teclas para modi car el valor.
Pulsar para guardar el nuevo valor programado o para
anular la modi cación.
Una vez concluida la modi cación de los parámetros
correspondientes, pulsar la tecla
para salir del pro-
cedimiento.
NOTA. La duración del procedimiento de parametrización
es limitada. Una vez cumplido dicho lapso (aprox. 2
minutos) el termostato será devuelto al estado Off
conservando sólo las modi caciones guardadas.
Tecla Mode: selección de la modalidad de funcio-
namiento Calefacción/Refrigeración.
Tecla Fan: selección de la velocidad de funciona-
miento.
Tecla EC: selección de la modalidad Economy.
COMBINACIONES DE TECLAS ACTIVAS
Con termostato en Off: acceso al procedimiento de con gu-
ración de parámetros.
Con termostato en On: visualización momentánea de la tem-
peratura del agua.
Selección de la función Mínima Temperatura Aire
Selección deshumidi cación
CONFIGURACIÓN DE LA TARJETA
Mediante la modi cación de algunos parámetros es posible
con gurar la tarjeta en función del tipo de terminal/sistema
que deba gestionar.
LISTA DE PARÁMETROS
P00 = configuración mando (ver “Configuraciones
Previstas”) para seleccionar el tipo de terminal que se ha
de gestionar.
P01 = tipo de instalación del mando
-000: en el terminal
-001: pared
P02 = dirección Modbus (para activar la modi cación
de este parámetro, excepto en el caso de paso interno
entre valores, es necesario interrumpir y restablecer la
alimentación al concluir la programación)
-0: comunicación serie inhabilitada
-1-247: esclavo
-255: maestro
P03 = zona neutra [20-50°C/10]; parámetro utilizado en caso
de con guraciones con conmutación refrigeración/calefacción
automática en función de la temperatura del aire.
P04 = sonda agua:
-0: no presente
-1: presente
Sobre la base del valor programado se gestionará ade-
cuadamente la respectiva alarma sonda y consentimiento
para la resistencia eléctrica.
P05 = Lógica de con guración de la utilización de las
entradas digitales 1 y 2:
- 0: DIN1 = - DIN2 = -
- 1: DIN1 = - DIN2 = On/Off
- 2: DIN1 = Ver/Inv DIN2 = -
- 3: DIN1 = Eco DIN2 = -
- 4: DIN1 = Ver/Inv DIN2 = On/Off
- 5: DIN1 = Eco DIN2 = On/Off
- 6: DIN1 = Ver/Inv DIN2 = Eco
P06 = lógica de utilización de la entrada digital 1:
- 0: [abierto/cerrado] = [Refrig./Calef.] = [-/ECO]
- 1: [abierto/cerrado] = [Calef./Refrig.] = [ECO/-]
P07 = lógica de utilización entrada digital 2:
- 0: [abierto/cerrado] = [Off/On] = [-/ECO]
- 1: [abierto/cerrado] = [On/Off] = [ECO/-]
P08 = sonda de humedad remota
- 0 : no presente
- 1 : presente
Según el valor programado será gestionada eventualmente
la respectiva alarma sonda.
Indicación de nivel:
002= selección
parámetro
Valor parámetro
seleccionado
Parámetro
seleccionado: P...
Indicación de nivel:
003 = modi cación parámetro
Indicación de nivel:
001= introducir contraseña
