Daikin FWEC2 - Serielle Schnittstelle

Installations- und Bedienungsanleitung
5
FWEC2
Advanced electronic controller
FC66002764
LOGIKEN
UMSCHALTUNG KÜHLUNG/HEIZUNG

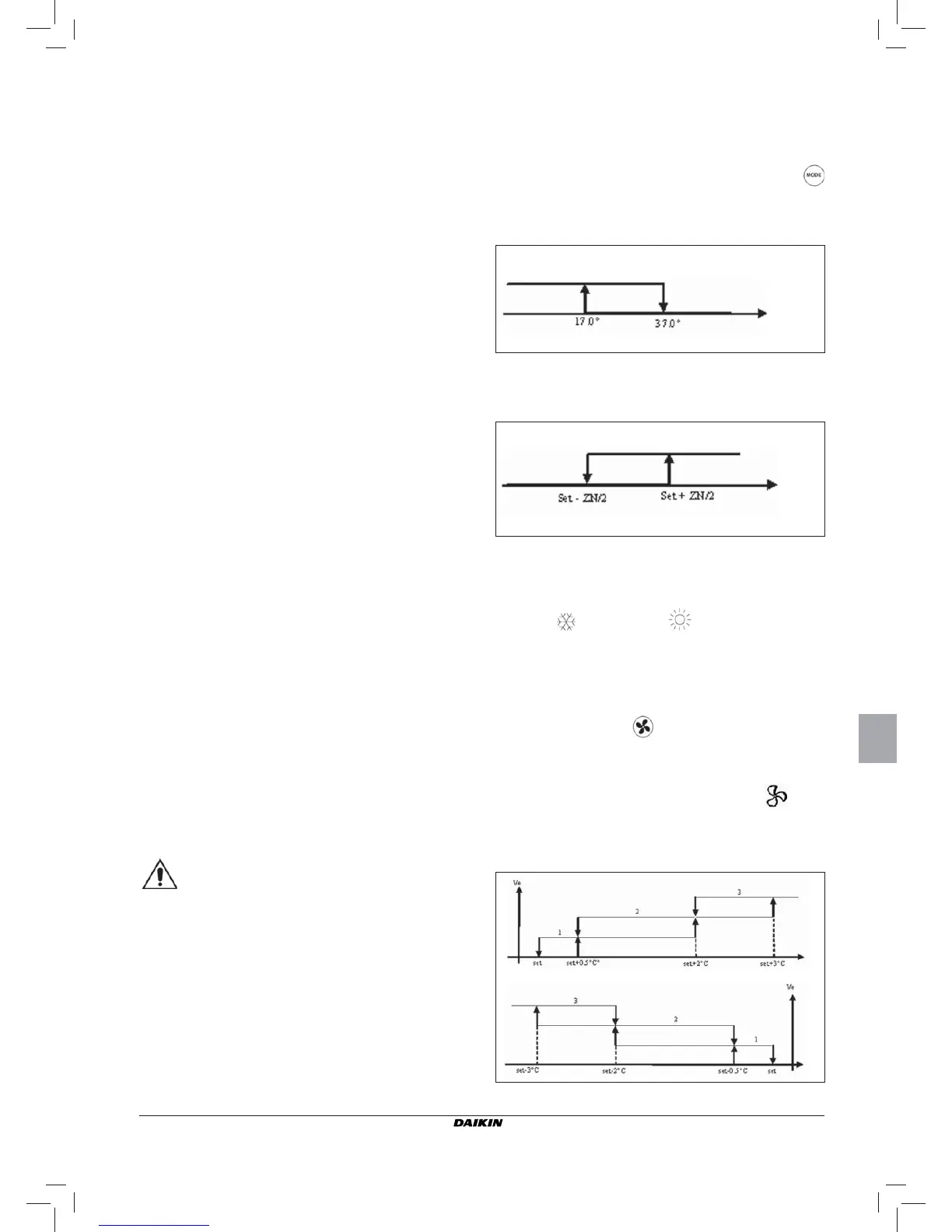

Es gibt 4 verschiedene Logiken zur Wahl der Betriebsart des
Thermostaten, die auf Grund der an der Steuerung eingestellten
Konfi guration defi niert sind:
1. Lokal: Der Benutzer wählt durch Drücken der Taste
2. Fern: in Abhängigkeit vom Zustand des Digitaleingangs DI1
(Kontaktlogik: siehe Konfi gurationsparameter Platine).
3. in Abhängigkeit von der Wassertemperatur
Anm.: Bei einem Alarm der Wassersonde geht die Steu-
erung der Betriebsart vorübergehend auf lokalen
Betrieb zurück.
4. in Abhängigkeit von der Lufttemperatur:
wobei:
■ Set die mit den Pfeiltasten eingestellte Temperatur
■ ZN die Neutralzone ist (Parameter P03)
Die Betriebsart des Thermostaten wird am Display durch die
Symbole (Kühlung) und (Heizung) angezeigt.
LÜFTUNG
Die Steuerung kann Terminals mit 3 oder 4 Geschwindigkeiten
steuern.
WAHL BETRIEBSGESCHWINDIGKEIT
Mit der Taste Ventilator kann man zwischen folgenden
Geschwindigkeiten wählen:
■ Automatische Geschw.: in Abhängigkeit von der einge-
stellten Temperatur und der Raumlufttemperatur
bei Konfi gurationen mit 3 Geschwindigkeiten :
wobei:
1 = Min. Geschwindigkeit
2 = Mitt. Geschwindigkeit
3 = Max. Geschwindigkeit
VORGESEHENE KONFIGURATIONEN
(PARAMETER P00)
035
■ Rohrzahl Anlage: 4
■ Ventil: 2/3-WEGE
■ Widerstand: NEIN
■ Lüftungsgeschwindigkeit: 4
■ Umschaltlogik Sommer/Winter: FERNSTEUERUNG VON
HAND
036
■ Rohrzahl Anlage: 4
■ Ventil: 2/3-WEGE
■ Widerstand: NEIN
■ Lüftungsgeschwindigkeit: 4
■ Umschaltlogik Sommer/Winter: AUTOMATISCHE LUFTSEITE
037
■ Rohrzahl Anlage: 4
■ Ventil: NEIN
■ Widerstand: JA
■ Lüftungsgeschwindigkeit: 3
■ Umschaltlogik Sommer/Winter: LOKALE VON HAND
038
■ Rohrzahl Anlage: 4
■ Ventil: NEIN
■ Widerstand: JA
■ Lüftungsgeschwindigkeit: 4
■ Umschaltlogik Sommer/Winter: LOKALE VON HAND
SERIELLE SCHNITTSTELLE
Anschluss an das Kommunikationsnetz RS485
Dieses Kommunikationsnetz vom Bustyp besteht aus einem
einfachen Abschirmkabel mit 2 Leitern, das direkt an die
seriellen RS485-Ports der Steuerungen angeschlossen ist
(Klemmen A, B und GND).
“Zur Erstellung des Netzes das Kabel AWG 24 (Durchm. 0,511
mm) verwenden.”
Das Kommunikationsnetz muss folgende allgemeine Struktur
haben (Abbildung 4).
Bei der Lösung “MASTER-SLAVE” muss an beiden Steue-
rungen an den Enden des Netzes ein Abschlusswiderstand
installiert werden
Anm: (1) Die Polarität der Verbindung einhalten: Mit A(-)
und B(+) angegeben
(2) Masseringe (Abschirmung gegen Erde nur an
einem Ende) vermeiden
____________________________________________________________
A
CHTUNG
:
■ Abschirmkabel AWG24 benutzen
■ Empfohlene Farben für das Kommunikation-
snetz: A (-) braun; B (+) gelb
____________________________________________________________
Sommer
Winter
Lufttemperatur
Sommer
Winter
Wassertemperatur
KÜHLUNG
HEIZUNG
