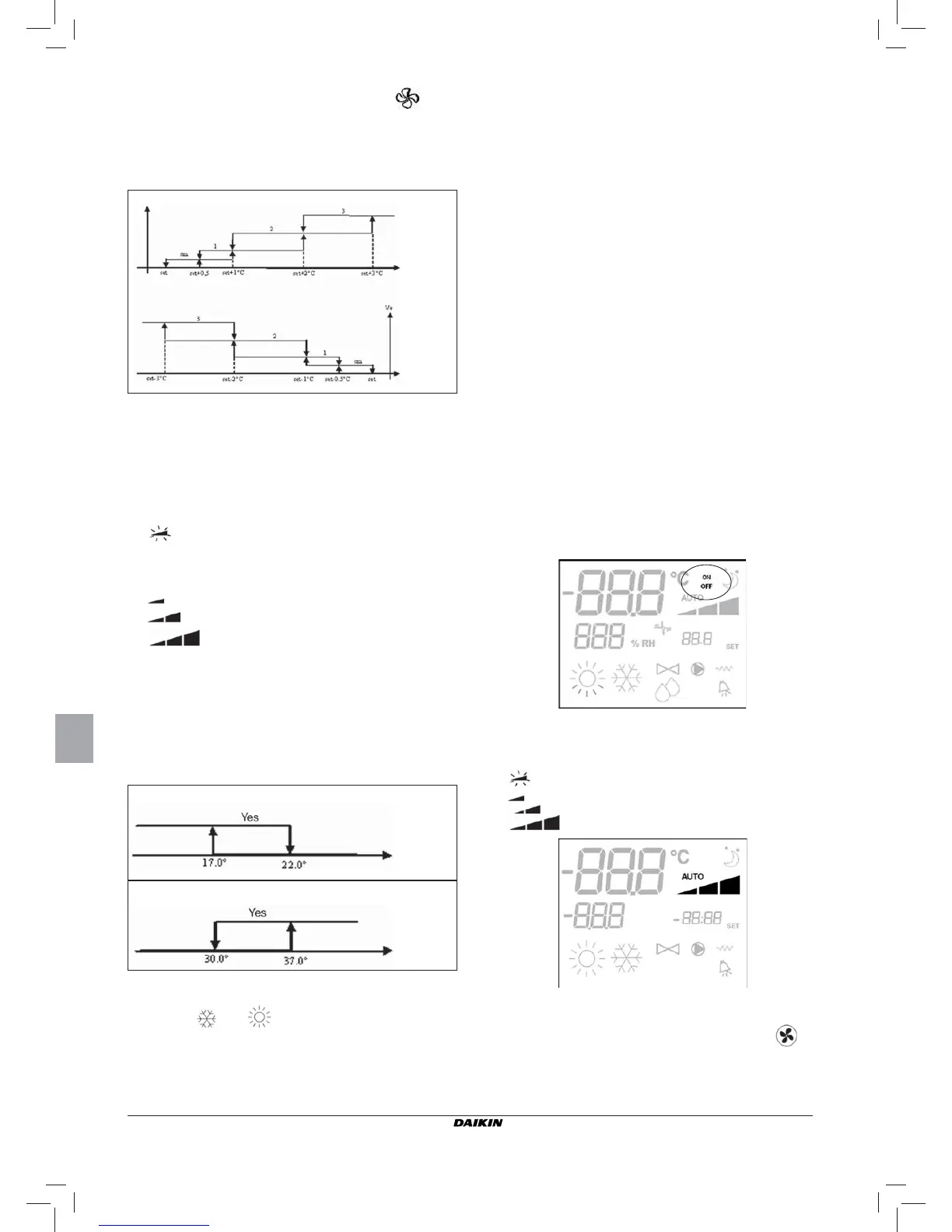

Daikin FWEC2 - Page 46

Installations- und Bedienungsanleitung
6
FWEC2
Advanced electronic controller
FC66002764
LOGIKEN
ZWANGSSCHALTUNGEN
Die normale Lüftungslogik wird ignoriert in besonderen
Zwangsschaltungssituationen, die für die richtige Steuerung
der Temperatur oder des Terminalbetriebs notwendig sein
können. Sie können auftreten:
im Kühlbetrieb:
■ bei Steuerung an der Maschine (P01 = 0) und Konfi gurationen
mit Ventil: Die minimale Geschwindigkeit wird beibehalten,
auch wenn die Temperatur erreicht ist.
■ Bei Steuerung an der Maschine und Konfi gurationen ohne
Ventil: Alle 10 Minuten Stillstandszeit des Ventilators wird
dieser für 2 Minuten bei mittlerer Geschwindigkeit eingeschaltet,
damit die Luftsonde eine zuverlässigere Messung der
Raumtemperatur vornehmen kann.
im Heizbetrieb
■ bei eingeschaltetem Widerstand: Die Lüftung wird bei
mittlerer Geschwindigkeit zwangseingeschaltet.
■ Wenn der Widerstand ausgeschaltet ist, wird für 2 Minuten
eine Nachlüftung bei mittlerer Geschwindigkeit durchge-
führt. (Anm.: Diese Lüftung wird zu Ende gebracht, auch
wenn der Thermostat ausgeschaltet wird oder in den
Kühlbetrieb gewechselt wird).
DISPLAY
Am Display werden angezeigt: der Status des Ventilators
■ On blinkt: Ventilator in Standby
■ On leuchtet: Ventilator eingeschaltet
■ OFF: Ventilator ausgeschaltet, um nur mit natürlicher
Konvektion zu arbeiten
und die momentane oder (bei Ventilator in Standby) die
gewählte Betriebsgeschwindigkeit (mit eventueller Anzeige
der “automatischen” Logik)
■ superminimale Geschw.
■ Minimale Geschw.
■ Mittlere Geschw.
■ Maximale Geschw.
Anm.: Wenn die momentane Geschwindigkeit anders ist
als die vom Benutzer gewählte (bei Zwangsschaltung),
wird bei einem ersten Drücken der Taste Fan
die
gewählte Geschwindigkeit angezeigt; durch weit-
eres Drücken wird diese Einstellung verändert.
Bei Konfi gurationen mit 4 Geschwindigkeiten :
wobei:
sm = Supermin. Geschwindigkeit
1 = Min. Geschwindigkeit
2 = Mitt. Geschwindigkeit
3 = Max. Geschwindigkeit
Anm.: Bei Konfi gurationen mit 4 Geschwindigkeiten und
Ventil wird die Lüftung im Heizbetrieb um 0,5°C
verzögert, um eine erste Phase der natürlichen
Konvektion zu ermöglichen.
■ Geschw. deaktiviert.: Nur im Heizbetrieb und bei Konfi gu-
rationen mit 4 Geschwindigkeiten wählbar, lässt das Terminal
nur mit natürlicher Konvektion funktionieren.
■
Superminimale Geschw.: Nur bei Konfi gu-
rationen mit 4 Geschwindigkeiten wählbar,
benutzt die superminimale Geschwindigkeit
als fest vorgegebene.
■ Minimale Geschw.
■ Mittlere Geschw.
■ Maximale Geschw.
Anm.: Bei fest eingestellter Geschwindigkeit entspricht die
Einschaltlogik des Ventilators der automatischen
Logik.
WASSERSEITIGE FREIGABE
Der Lüftungsbetrieb ist an die Kontrolle der Wassertemperatur
der Anlage gebunden. Je nach Betriebsart gibt es unterschied-
liche Freigabeschwellen bei Heiz- und Kühlbetrieb.
Das Fehlen dieser Freigabe bei Aufruf des Thermostaten wird
am Display durch Blinken des Symbols für die eingeschaltete
Betriebsart (
oder ) angezeigt.
Diese Freigabe wird ignoriert, wenn:
■ keine Wassersonde vorgesehen ist (P04 = 0) oder wenn
ein Alarm vorliegt, weil sie nicht angeschlossen ist
■ im Kühlbetrieb bei Konfi gurationen mit 4 Rohren
Lufttemperatur
HEIZUNG
Lufttemperatur
KÜHLUNG
HEIZUNG
KÜHLUNG
NO
NO
Wassertemperatur
Wassertemperatur
