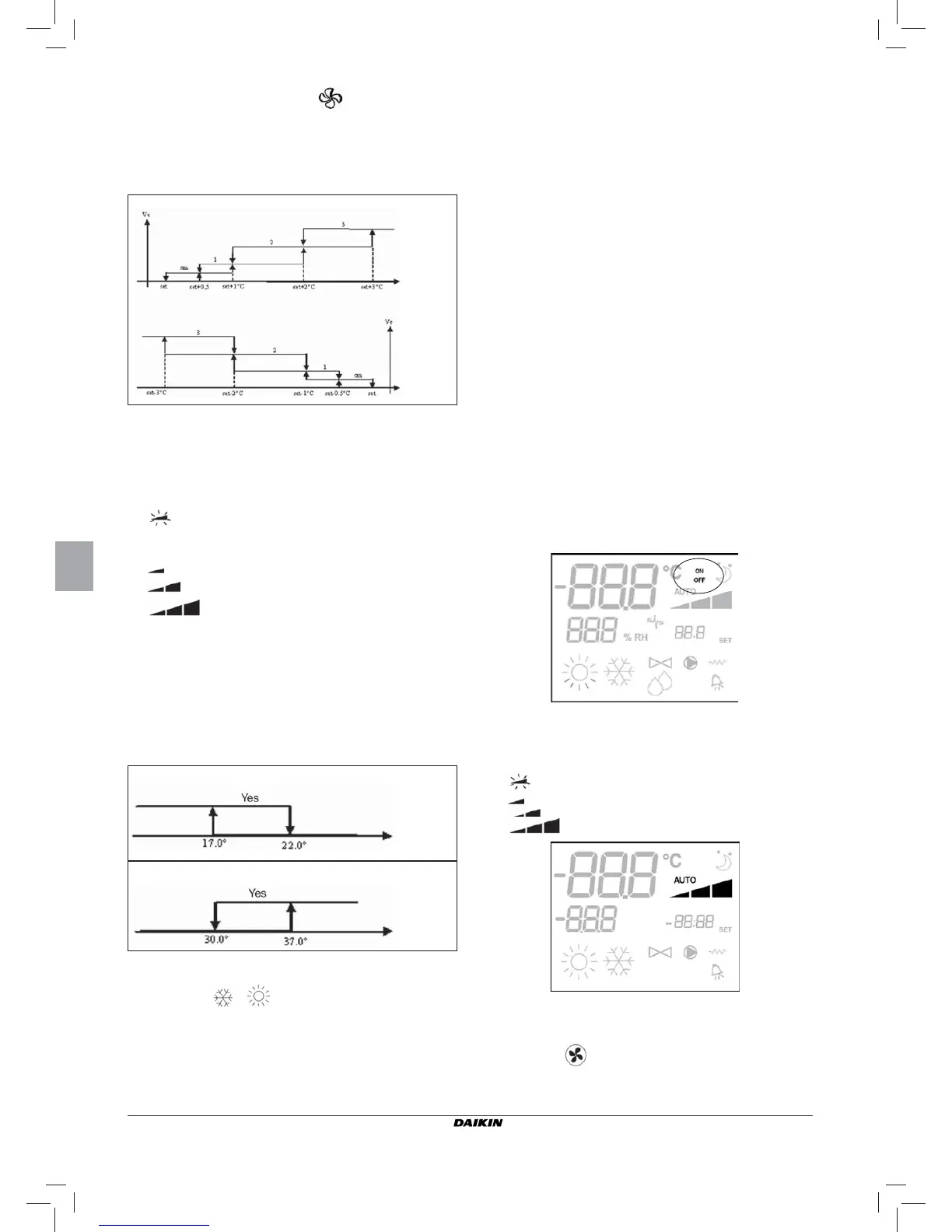

Daikin FWEC2 - Page 10

Manuale d'installazione e d'uso
6
FWEC2
Advanced electronic controller
FC66002764
Con confi gurazioni a 4 velocità
dove:
sm = velocità superminima
1 = velocità minima
2 = velocità media
3 = velocità massima
NB: nelle confi gurazioni con 4 velocità e valvola, la ven-
tilazione in riscaldamento viene ritardata di 0.5°C per
consentire una prima fase di convezione naturale
■ Vel. disattivata: selezionabile solo in riscaldamento e con
confi gurazioni a 4 velocità, fa funzionare il terminale in sola
convezione naturale
■
Vel. superminima: selezionabile solo con con-
fi gurazioni a 4 velocità, utilizza come velocità
fi ssa la superminima
■ Vel. minima
■ Vel. media
■ Vel. massima
NB: nel caso di velocità fi ssa la logica di attivazione del
ventilatore sarà pari a quella della logica automatica
CONSENSO DELL'ACQUA
Il funzionamento della ventilazione è vincolato al controllo
della temperatura acqua dell'impianto. In base alla modalità
di lavoro avremo differenti soglie di consenso in riscaldamento
e raffreddamento
L'assenza di tale consenso, alla chiamata del termostato,
verrà indicata sul display con il lampeggio del simbolo della
modalità attiva (
o )
Tale consenso viene ignorato in caso di:
■ sonda acqua non prevista (P04 = 0) o in allarme perché
scollegata
■ in Raffreddamento con confi gurazioni a 4 tubi
LOGICHE
FORZATURE
La normale logica di ventilazione verrà ignorata nel caso di par-
ticolari situazioni di forzatura che possono essere necessarie
per il corretto controllo della temperatura o funzionamento del
terminale. Si possono avere:
In Raffreddamento:
■ con comando a bordo macchina (P01 = 0) e confi gurazioni
con valvola: viene mantenuta la minima velocità disponibile
anche a temperatura raggiunta.
■ comando a bordo e confi gurazioni senza valvola: ogni
10minuti di ventilatore fermo viene eseguito un lavaggio
di 2 minuti alla velocità media per permettere alla sonda
aria una lettura più corretta della temperatura ambiente.
In Riscaldamento
■ con resistenza attiva: viene forzata la ventilazione alla
velocità media.
■ una volta spenta la resistenza: viene mantenuta, per
2 minuti, una post ventilazione alla velocità media.
(NB: tale ventilazione verrà completata anche se il ter-
mostato dovesse venir spento o si passasse alla modalità
raffreddamento)
DISPLAY
Il display visualizza lo stato del ventilatore
■ On lampeggiante: ventilatore in standby
■ On fi sso: ventilatore acceso
■ OFF: ventilatore disattivato per lavorare in sola convezione
naturale
e la velocità di funzionamento (con eventuale indicazione
della logica "automatica") attiva o selezionata (nel caso di
ventilatore in stand-by)
■ Vel. superminima
■ Vel. minima
■ Vel. media
■ Vel. massima
NB: nel caso la velocità attiva sia diversa da quella selezionata
da utente (in caso di forzatura..), una prima pressione del
tasto Fan visualizzerà quest'ultima; una pressione
successiva cambierà tale impostazione.
Temp. aria
RISCALDAMENTO
Temp. aria
RAFFREDDAMENTO
RISCALDAMENTO
RAFFREDDAMENTO
NO
NO
Temp. acqua
Temp. acqua
