Daikin FWEC2 - Page 14

Manuale d'installazione e d'uso
10
FWEC2
Advanced electronic controller
FC66002764
DESCRIZIONE REGISTRI DI LETTURA/SCRITTURA [R/W]
■ Registro "DIGITALI 1":
H
Bit 15 Bit 14 Bit 13 Bit 12 Bit 11 Bit 10 Bit 9 Bit 8
En.Vel
En.Min/
Max
En.Set En.MinT En.ECO En.RE En.S/W
En.On/
Off
L
Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0
- - Lock MinT Eco RE S/W On/Off
- On/Off: On/Off da supervisione
- S/W: Modalità da supervisione (0: Raffreddamento, 1:
Riscaldamento)
- RE: selezione Resistenza da supervisione
- Eco: attivazione Economy da supervisione
- MinT.: attivazione controllo Minima Temperatura da
supervisione
- Lock: blocco tastiera (0: non bloccata, 1: bloccata)
- En.On/Off :abilitazione controllo On/Off da supervisione
- En.S/W: abilitazione controllo modalità da supervisione
- En.RE: abilitazione selezione Resistenza Elettrica da
supervisione
- En.ECO: abilitazione attivazione economy da supervisione
- En.MinT: abilitazione selezione logica di Minima
Temperatura da supervisione
- En.Set: abilitazione forzatura setpoint da supervisione
- En.Min/Max: abilitazione soglie setpoint da
supervisione
- En.Vel: abilitazione selezione velocità ventilatore da
supervisione
■ Registro "SETPOINT - RAFFREDDAMENTO": setpoint
da supervisione per la modalità Raffreddamento
■ Registro "SETPOINT - RISCALDAMENTO": setpoint da
supervisione per la modalità Riscaldamento
■ Registro "MINIMO SETPOINT - RAFFR. ": limite inferiore
per setpoint in raffreddamento
■ Registro "MASSIMO SETPOINT - RAFFR. ": limite
superiore per setpoint in raffreddamento
■ Registro "MINIMO SETPOINT - RISC. ": limite inferiore
per setpoint in riscaldamento
■ Registro "MASSIMO SETPOINT - RISC. ": limite superiore
per setpoint in riscaldamento
■ Registro "VELOCITÀ": selezione velocità ventilatori da
supervisore
■ Registro "CORREZIONE ECONOMY": correzione setpoint
nel caso di economy da supervisore (tale correzione
viene tolta od aggiunta al setpoint in base alla modalità
di funzionamento)

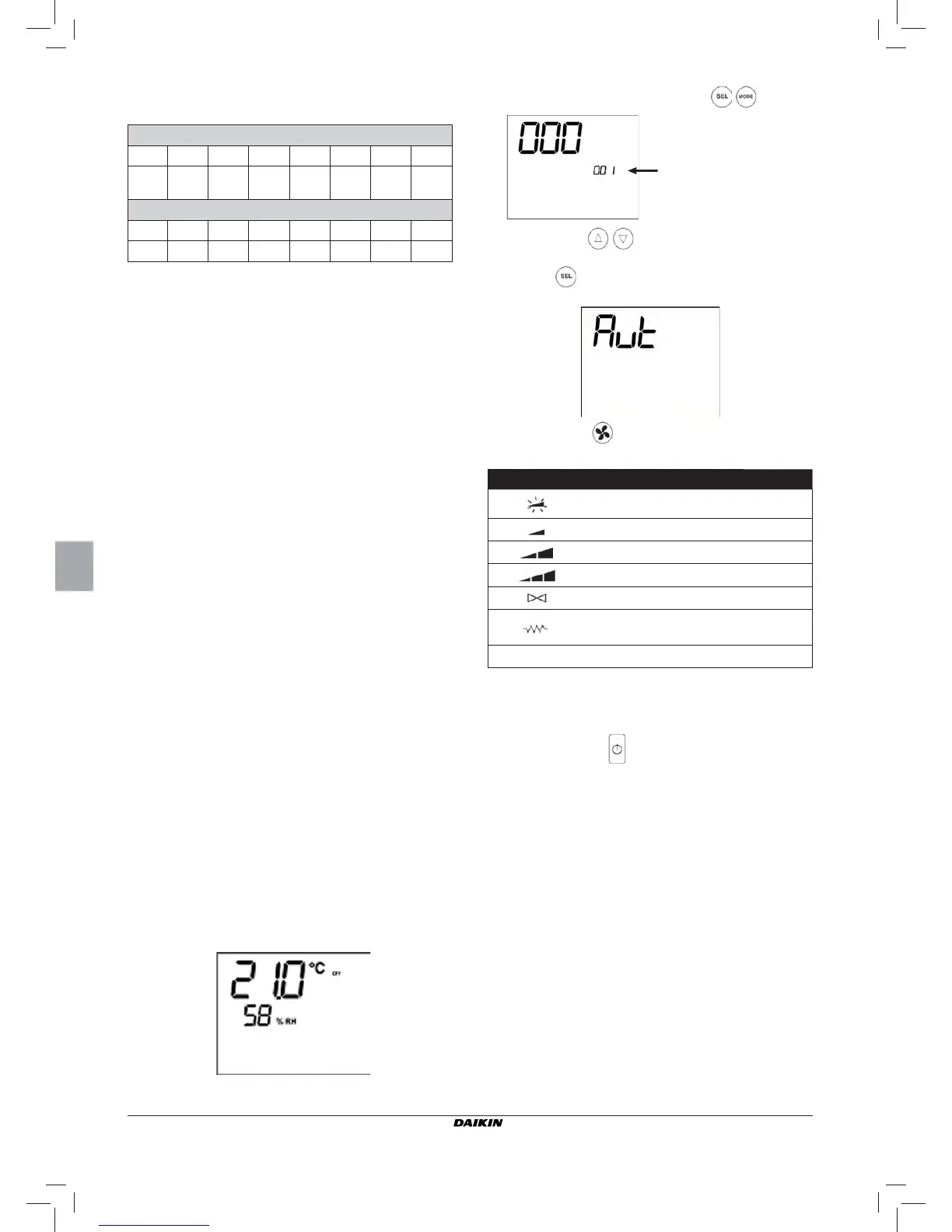

PROCEDURA DI AUTODIAGNOSI
Tale procedura permette di verifi care il corretto funzionamento
delle singole uscite del comando stesso.
Per eseguire tale procedura seguire le indicazioni sotto
riportate:
■ Mettere in Off il termostato
■ Premere contemporaneamente i tasti
■ Utilizzare i tasti per modifi care il valore del display
fi no al valore di password per la autodiagnosi (030) e
premere .
Verrà visualizzata la seguente schermata:
■ Premere il tasto
per accendere in successione le varie
uscite del termostato.
Simbolo Azionamento Morsetti
Velocità superminima N-V0
Velocità minima N-V1
Velocità media N-V2
Velocità massima N-V3
Valvola N-Vc
Resistenza
Seconda valvola
N-Vh
nessun simbolo Nessuna uscita attiva
È possibile verifi care, una ad una, le uscite del controllo
elettronico osservando il relativo componente (valvola,
ventilatore..) o verifi cando la presenza di una tensione di 230
V ai morsetti corrispondenti.
■ premere il tasto
per uscire dalla procedura di
autodiagnosi (dopo alcuni minuti il termostato uscirà
automaticamente comunque).
livello 001:
Inserimento password
