Manuale d'installazione e d'uso
9
FWEC2
Advanced electronic controller
FC66002764
ALLARMI NON GRAVI
■ Cod. A03 = errore sonda di temperatura dell'acqua
■ Cod A04 = errore sonda umidità esterna (solo se sonda di
temperatura remota installata)
■ Cod A05 = errore sonda umidità interna
NB: l'indicazione del codice allarme è visualizzato solo
con termostato spento
MODBUS
Il protocollo implementato nel comando è il Modbus RTU
(9600, N, 8, 2) su RS485
FUNZIONI IMPLEMENTATE
■ 0x03 : Read Holding Registers
■ 0x04 : Read Input Registers
■ 0x10 : Write Multiple registers
ECCEZIONI IMPLEMENTATE
Exception Code 02: Invalidate data address
LISTA PARAMETRI DI SUPERVISIONE
INDIRIZZO REGISTRO TIPO U.D.M.
0
Stati R -
1
Velocità R -
2
Temperatura aria R [°C/10]
3
Umidità R %
4
Temperatura acqua R [°C/10]
5
P00: Confi gurazione R -
6
P05: Confi g. DIN R -
7
T. Setpoint attivo R [°C/10]
8
T. Setpoint utente R [°C/10]
9
Versione LCD R -
50
Digitali 1 R/W -
51
- R/W -
52
Setpoint - Raffreddamento R/W [°C/10]
53
Setpoint - Riscaldamento R/W [°C/10]
54
Minimo Setpoint – Raffr. R/W [°C/10]
55
Massimo Setpoint – Raffr. R/W [°C/10]
56
Minimo Setpoint – Risc. R/W [°C/10]
57
Massimo Setpoint – Risc. R/W [°C/10]
58
Velocità R/W -
59
Correzione Economy R/W [°C/10]
DESCRIZIONE REGISTRI DI SOLA LETTURA [R]
■ Registro "STATI"
H
Bit 15 Bit 14 Bit 13 Bit 12 Bit 11 Bit 10 Bit 9 Bit 8
- - P04 Deum P06 P07 DI2 DI1
L
Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0
Vh Vc
Allarme
MinT Eco P01 S/W On/Off
- On/Off: stato terminale (0: Off, 1=On)
- S/W: modalità di funzionamento (0: S=raffreddamento,1:
W=riscaldamento)
- P01: parametro "installazione bordo/parete"
- Eco: logica Economy attiva
- Min.T: logica Minima Temperatura selezionata
- Allarme: indicazione generale di allarme (si attiva al
manifestarsi di uno qualsiasi degli allarmi gestiti)
- Vc: stato uscita digitale Vc
- Vh: stato uscita digitale Vh
- DI1: valore logico ingresso dig.1 (lo stato fi sico dell'ingresso
dipende dalla logica associata)
- DI2: valore logico ingresso dig.2 (lo stato fi sico dell'ingresso
dipende dalla logica associata)
- P07: parametro "Logica DIN 2"
- P06: parametro "Logica DIN 1"
- Deum: deumidifi ca in funzione (0:no, 1:si)
- P04: parametro "sonda acqua prevista"
■ REGISTRO "VELOCITÀ" : velocità alla quale sta
funzionando il termina
- 0: nessuna ventilazione attiva
- 1: velocità superminima
- 2: velocità minima
- 3: velocità media
- 4: velocità massima
■ REGISTRO "TEMPERATURA ARIA": temperatura
ambiente letta dal comando e visualizzata a display (NB:
tale temperatura corrisponde alla lettura da sonda remota
se comando a bordo mentre, nel caso di comando a parete
e sonda remota scollegata, lettura della sonda interna)
■ REGISTRO "UMIDITÀ": umidità ambiente letta dal
comando dalla sonda relativa a quella di temperatura
utilizzata
■ REGISTRO "TEMPERATURA ACQUA": temperatura
dell'acqua letta dalla sonda relativa (SW)
■ Registro "P00" : parametro "Confi gurazione comando"
■ Registro "T. SETPOINT ATTIVO" : setpoint utilizzato per
la regolazione
■ Registro "T. SETPOINT UTENTE" : setpoint impostato da
utente (potrebbe discostare dal setpoint attivo in seguito
a correzioni per logiche di economy, …o per utilizzo del
setpoint da supervisione)
■ Registro "VERSIONE LCD" : defi nisce il tipo di comando
e la versione software installata (0xHHSS: HH: carattere
ASCII, SS:versione sw)

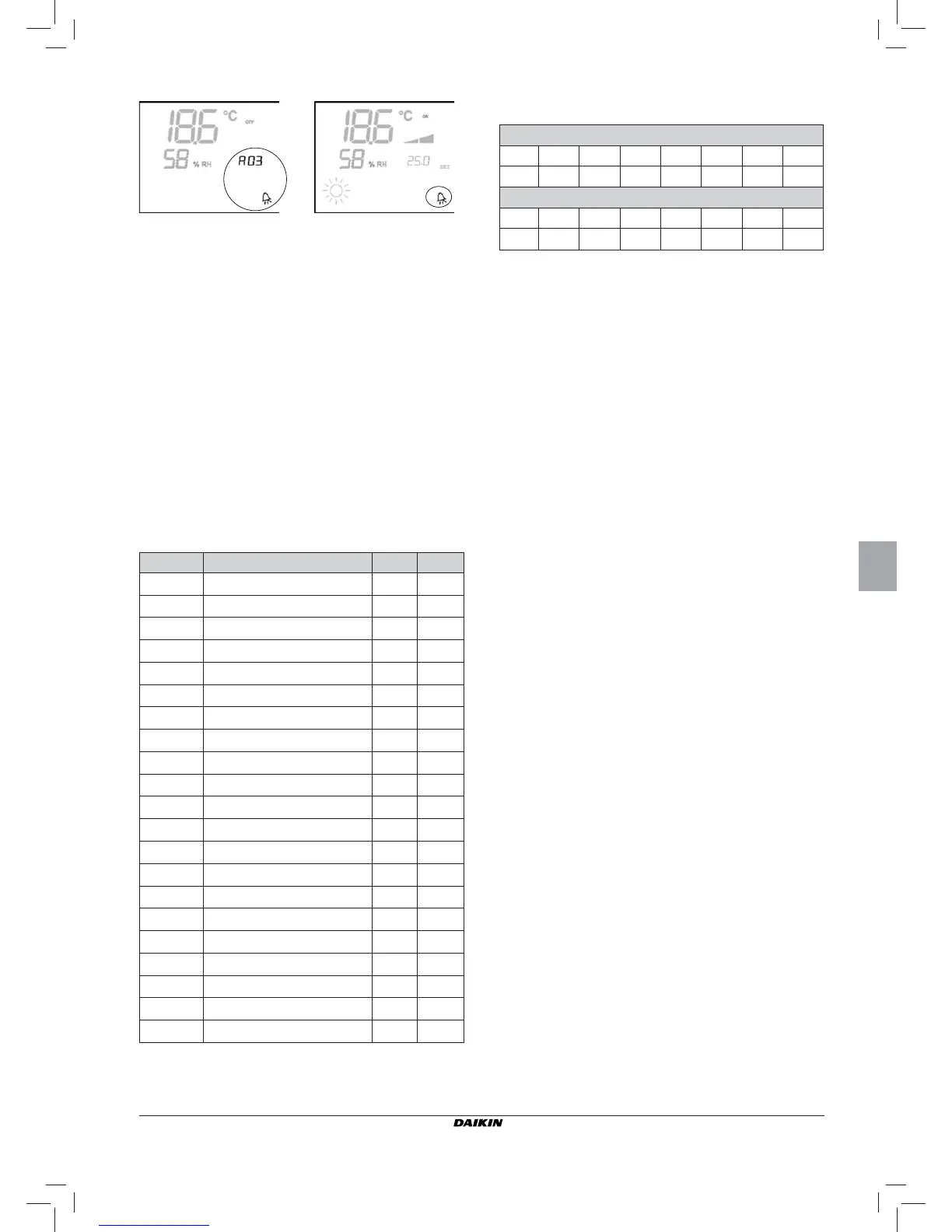

Termostato OFF Termostato ON
