Installations- und Bedienungsanleitung
2
FWEC2
Advanced electronic controller
FC66002764

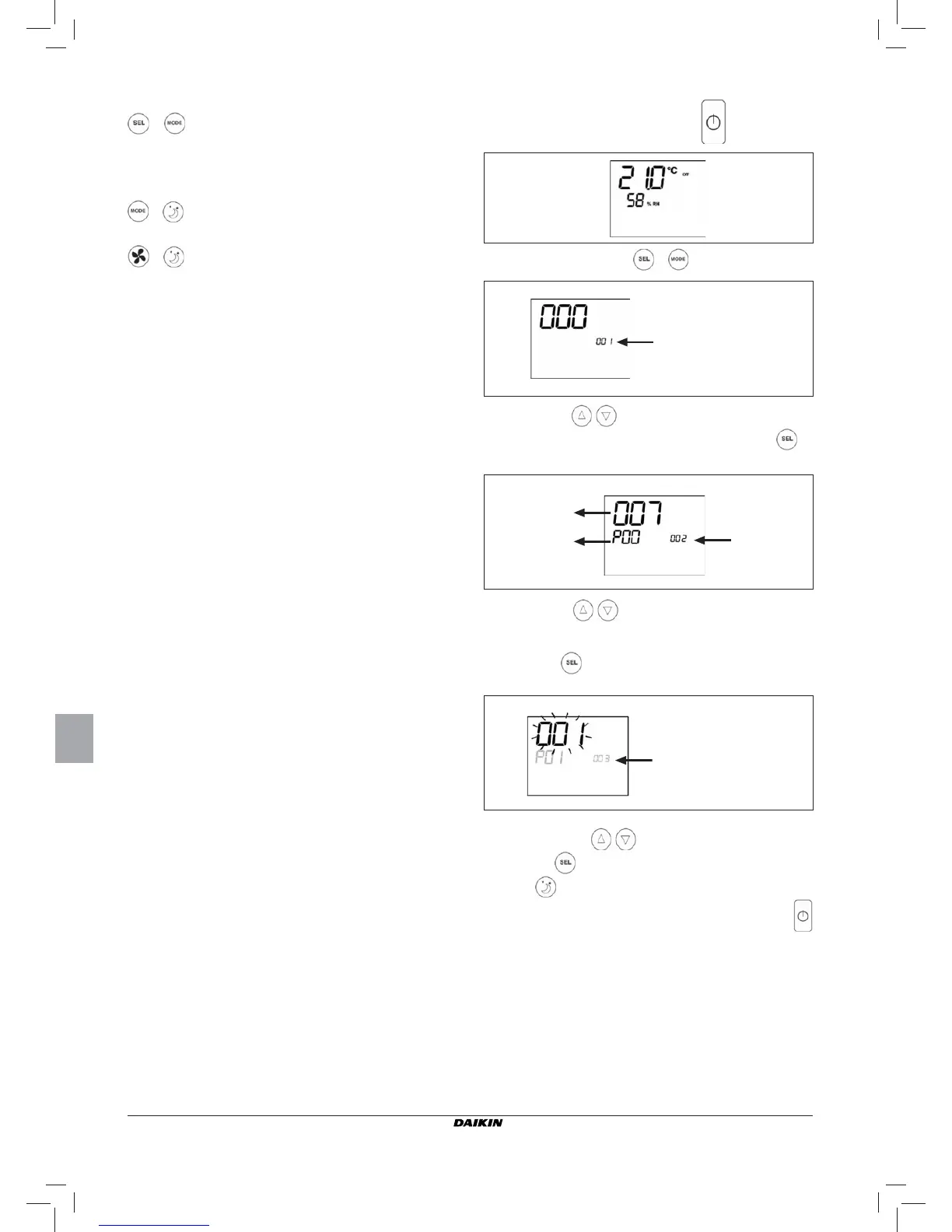

PROZEDUR PARAMETERKONFIGURIERUNG
Den Thermostaten auf OFF stellen
gleichzeitig die Tasten drücken.
die Tasten benutzen, um den Displaywert zu
verändern, bis das Passwort 10 erreicht ist, dann
Wenn es korrekt ist, kommt man zu den Parametern.
die Tasten benutzen, um die verschiedenen
Parameter zu durchlaufen (siehe die oben beschriebene
“Parameterliste”)
Drücken , um die Änderung des Parameters zu
aktivieren (der Wert beginnt zu blinken)
Mit den Tasten den Wert ändern
Drücken , um den neu eingestellten Wert zu speichern,
oder , um die Änderung zu annullieren
nach Abschluss der Parameteränderungen die Taste
drücken, um die Prozedur zu verlassen.
Anm.: Die Parametrisierungsprozedur hat eine begrenzte
Dauer. Wenn diese Zeit (etwa 2 Minuten) abgelaufen
ist, geht der Thermostat wieder auf Off und berück-
sichtigt nur die gespeicherten Änderungen.
AKTIVE TASTENKOMBINATIONEN
Bei Thermostat auf Off: Zugang zur Prozedur Parameterkon-
gurierung
Bei Thermostat auf On: Anzeige der momentanen Wasser-
temperatur
Wahl der Funktion Min. Lufttemperatur
Wahl Entfeuchtung
KONFIGURIERUNG PLATINE
Die Platine kann in Abhängigkeit von dem zu steuernden
Terminal/Klimaanlage durch Änderung einiger Parameter
kon guriert werden.
PARAMETERLISTE
P00 = Kon gurierung Steuerung (siehe “Vorgesehene
Konfigurationen”) für die Wahl des zu steuernden
Terminaltyps.
P01 = Installationsart der Steuerung
-000: am Terminal
-001: Wand
P02 = Modbus-Adresse (um die Änderung dieses Para-
meters wirksam zu machen (ausgenommen den Fall des
internen Austauschs von Werten) muss am Ende der Pro-
grammierung die Spannungsversorgung aus- und wieder
eingeschaltet werden).
-0: Ausschalten der seriellen Schnittstelle
-1-247: slave
-255: master
P03 = Neutrale Zone [20-50°C/10]; dieser Parameter wird
bei Kon gurationen mit automatischer Umschaltung
Kühlbetrieb/Heizbetrieb auf Grund der Lufttemperatur
benutzt.
P04 = Wassersonde:
-0: nicht vorgesehen
-1: vorgesehen
Auf Grund des eingegebenen Werts werden der zugehörige
Sondenalarm und die Freigabe des Elektrowiderstands
gesteuert.
P05 = Kon gurationslogik Benutzung Digitaleingänge 1
und 2:
- 0: DIN1 = - DIN2 = -
- 1: DIN1 = - DIN2 = On/Off
- 2: DIN1 = Som/Win DIN2 = -
- 3: DIN1 = Eco DIN2 = -
- 4: DIN1 = Som/Win DIN2 = On/Off
- 5: DIN1 = Eco DIN2 = On/Off
- 6: DIN1 = Som/Win DIN2 = Eco
P06 = Benutzungslogik Digitaleingang 1:
- 0: [offen/geschlossen] = [Kühlung/Heizung] = [-/ECO]
- 1: [offen/geschlossen] = [Heizung/Kühlung] = [ECO/-]
P07 = Benutzungslogik Digitaleingang 2:
- 0: [offen/geschlossen] = [Off/On] = [-/ECO]
-
1: [offen/geschlossen] = [On/Off] = [ECO/-]
P08 = Externe Feuchtigkeitssonde
- 0 : nicht vorgesehen
- 1 : vorgesehen
Auf Grund des eingestellten Werts wird eventuell der
entsprechende Sondenalarm verwaltet.
Stufenangabe:
002=
Parameterwahl
Wert des gewählten
Parameters
Gewählter
Parameter:
P...
Stufenangabe:
003 = Parameteränderung
Stufenangabe:
001= Passworteingabe
