COMBINAZIONI DI TASTI ATTIVE
Con termostato in Off: accesso alla procedura di confi gurazi-
one parametri
Con termostato in On: visualizza momentanea della tempera-
tura dell'acqua
Selezione della funzione minima temperatura aria
Selezione deumidifi ca
CONFIGURAZIONE SCHEDA
La scheda è confi gurabile in base al tipo di terminale/impianto
da gestire, attraverso la modifi ca di alcuni parametri.
LISTA PARAMETRI
■
P00 = confi gurazione comando (vedi "Confi gurazioni
Previste") per selezionare il tipo di terminale da gestire.
■ P01 = tipo di installazione del comando
-000: bordo terminale
-001: parete
■ P02 = indirizzo Modbus (per rendere attiva la modifi ca di
tale parametro (escluso il caso di passaggio interno tra
valori) è necessario togliere e ridare alimentazione alla fi ne
della programmazione)
-0: disabilitata la comunicazione seriale
-1-247: slave
-255: master
■ P03 = zona neutra [20-50°C/10]; parametro utilizzato in
caso di confi gurazioni con commutazione raffreddamento/
riscaldamento automatica in funzione della temperatura
dell'aria.
■ P04 = sonda acqua:
-0: non prevista
-1: prevista
In base al valore impostato verrà gestito opportunamente
il relativo allarme sonda e consenso per la resistenza
elettrica
■ P05 = Logica di confi gurazione utilizzo ingressi digitali 1
e 2:
- 0: DIN1 = - DIN2 = -
- 1: DIN1 = - DIN2 = OnOff
- 2: DIN1 = Est/Inv DIN2 = -
- 3: DIN1 = Eco DIN2 = -
- 4: DIN1 = Est/Inv DIN2 = On/Off
- 5: DIN1 = Eco DIN2 = On/Off
- 6: DIN1 = Est/Inv DIN2 = Eco
■ P06 = logica di utilizzo ingresso digitale 1:
- 0: [aperto/chiuso] = [Raffred./Riscald] = [-/ECO]
- 1: [aperto/chiuso] = [Riscald./Raffred] = [ECO/-]
■ P07 = logica di utilizzo ingresso digitale 2:
- 0: [aperto/chiuso] = [Off/On] = [-/ECO]
- 1: [aperto/chiuso] = [On/Off] = [ECO/-]
■ P08 = sonda umidità remota:
- 0 : non prevista
- 1 : prevista
In base al valore impostato verrà eventualmente gestito il
relativo allarme sonda.

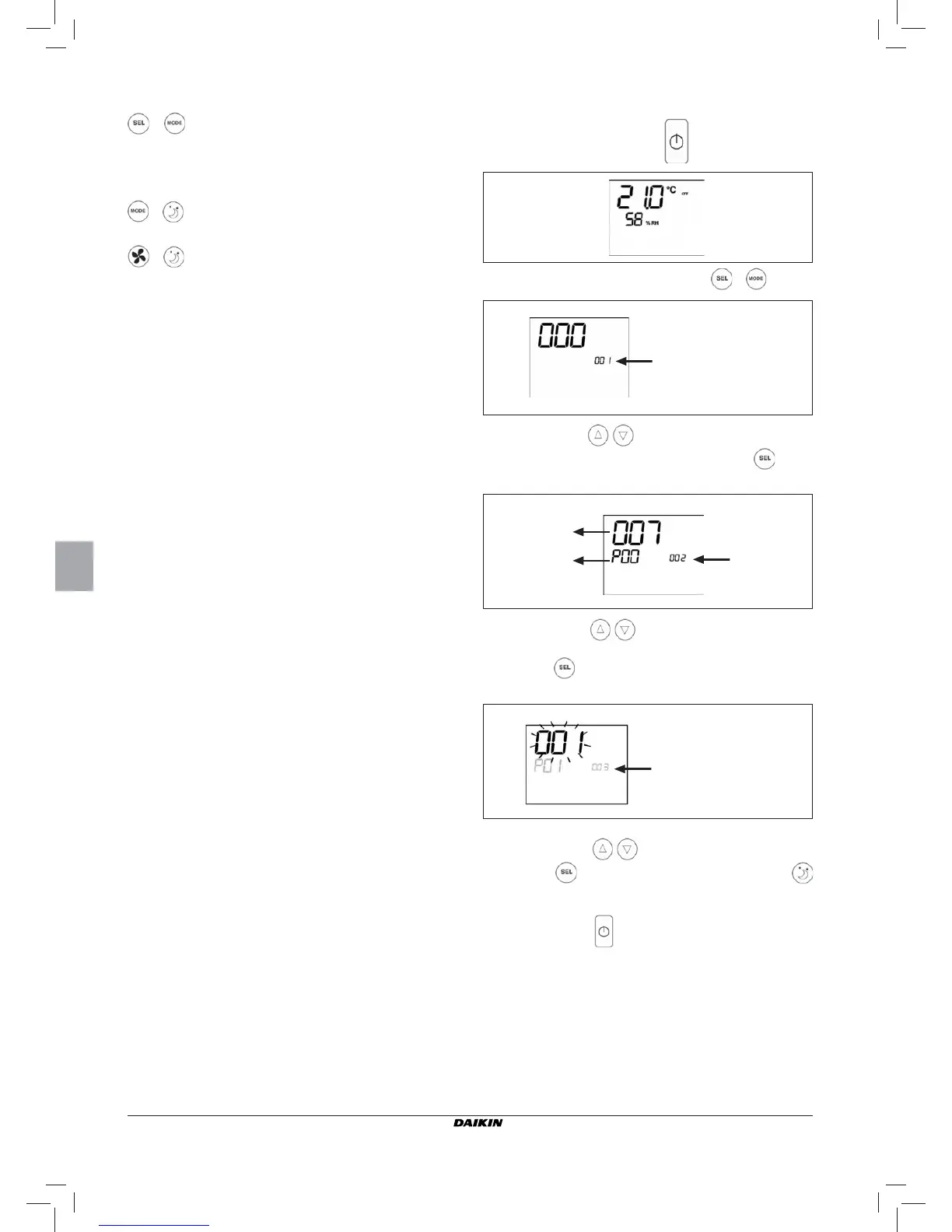

PROCEDURA DI CONFIGURAZIONE
PARAMETRI
■ Mettere in OFF il termostato
■ Premere contemporaneamente i tasti
■ Utilizzare i tasti per modifi care il valore del display
fi no al valore di password 10, quindi premere .
Se corretta si avrà accesso ai parametri
■ Utilizzare i tasti per scorrere i vari parametri (vedi
"Lista Parametri" sopra descritta)
■ Premere per attivare la modifi ca del parametro (il valore
comincerà a lampeggiare)
■ Utilizzare i tasti per modifi care il valore
■ Premere per salvare il nuovo valore impostato o
per annullare la modifi ca
■ Una volta conclusa la modifi ca di parametri interessati
premere il tasto per uscire dalla procedura
NB: la procedura di parametrizzazione ha una durata limi-
tata. Una volta scaduto tale periodo (2 minuti circa) il
termostato verrà riportato allo stato Off mantenendo
solo le modifi che salvate.
Indicazione livello:
002= selezione
password
Valore parametro
selezionato
Parametro
selezionato: P...
Indicazione livello:
003 = modifi ca parametro
Indicazione livello:
001 = inserimento password
