PROCEDIMENTO DE CONFIGURAÇÃO DOS
PARÂMETROS
■ Coloque o termostato em OFF
■ Pressione simultaneamente as teclas
■ Use as teclas para mudar o valor do monitor até
o valor de senha 10, então pressionar .
Se correcta, será possível acessar os parâmetros
■ Use as teclas para percorrer os vários parâ-
metros (ver “Lista dos Parâmetros” descrita acima)
■ Pressione para activar a modifi cação do parâmetro
(o valor começa a piscar)
■ Use as teclas para modifi car o valor
■ Pressione para salvar o novo valor defi nido ou
para anular a mudança
■ Ao concluir a modifi cação dos parâmetros envolvidos,
pressione a tecla para sair do procedimento
Nota: o procedimento de parametrização tem duração
limitada, se o tempo for ultrapassado (cerca de 2
minutos), o termostato será recolocado no estado
Off, a manter somente as modifi cações salvas.
COMBINAÇÕES DE TECLAS ACTIVAS
Com termostato em Off: acesso ao procedimento de confi g-
uração dos parâmetros
Com termostato em On: visualização momentânea da tem-
peratura da água
Selecção da função Temperatura Mínima Ar
Selecção desumidifi cação
CONFIGURAÇÃO DA PLACA
A placa pode ser confi gurada de acordo com o tipo de ter-
minal/instalação a gerir, através da modifi cação de alguns
parâmetros.
LISTA DOS PARÂMETROS
■ P00 = confi guração do comando (ver “Confi gurações
Previstas”) para seleccionar o tipo de terminal a gerir.
■ P01 = tipo de instalação do comando
-000 : no terminal
-001: de parede
■ P02 = endereço Modbus. Para activar a modifi cação
desse parâmetro (excepto o caso de passagem interna
entre valores) é necessário desligar e ligar a alimentação
eléctrica no fi nal da programação)
-0: desactivada a comunicação serial
-1-247: slave
-255: master
■ P03 = zona neutra [20-50°C/10]; parâmetro usado em caso
de confi guração com selecção refrigeração/aquecimento
automática, em função da temperatura do ar.
■ P04 = sonda da água:
-0: não prevista
-1: prevista
Com base no valor defi nido será gerido oportunamente o
respectivo alarme da sonda e permissão para a resistência
eléctrica
■ P05 = Lógica de confi guração do uso das entradas digitais
1 e 2:
- 0: DIN1 = - DIN2 = -
- 1: DIN1 = - DIN2 = OnOff
- 2: DIN1 = Ver/Inv DIN2 = -
- 3: DIN1 = Eco DIN2 = -
- 4: DIN1 = Ver/Inv DIN2 = On/Off
- 5: DIN1 = Eco DIN2 = On/Off
- 6: DIN1 = Ver/Inv DIN2 = Eco
■ P06 = lógica de uso da entrada digital 1:
- 0: [aberta/fechada] = [Refrig./Aquec] = [-/ECO]
- 1
: [aberta/fechada] = [Aquec./Refrig] = [ECO/-]
■ P07 = lógica de uso da entrada digital 2:
- 0: [aberta/fechada] = [Off/On] = [-/ECO]
- 1: [aberta/fechada] = [Off/On] = [ECO/-]
■ P08 = Sonda humidade remota:
- 0: não prevista
- 1: prevista
Dependendo do valor defi nido, será eventualmente gerido
o relativo alarme de sonda.

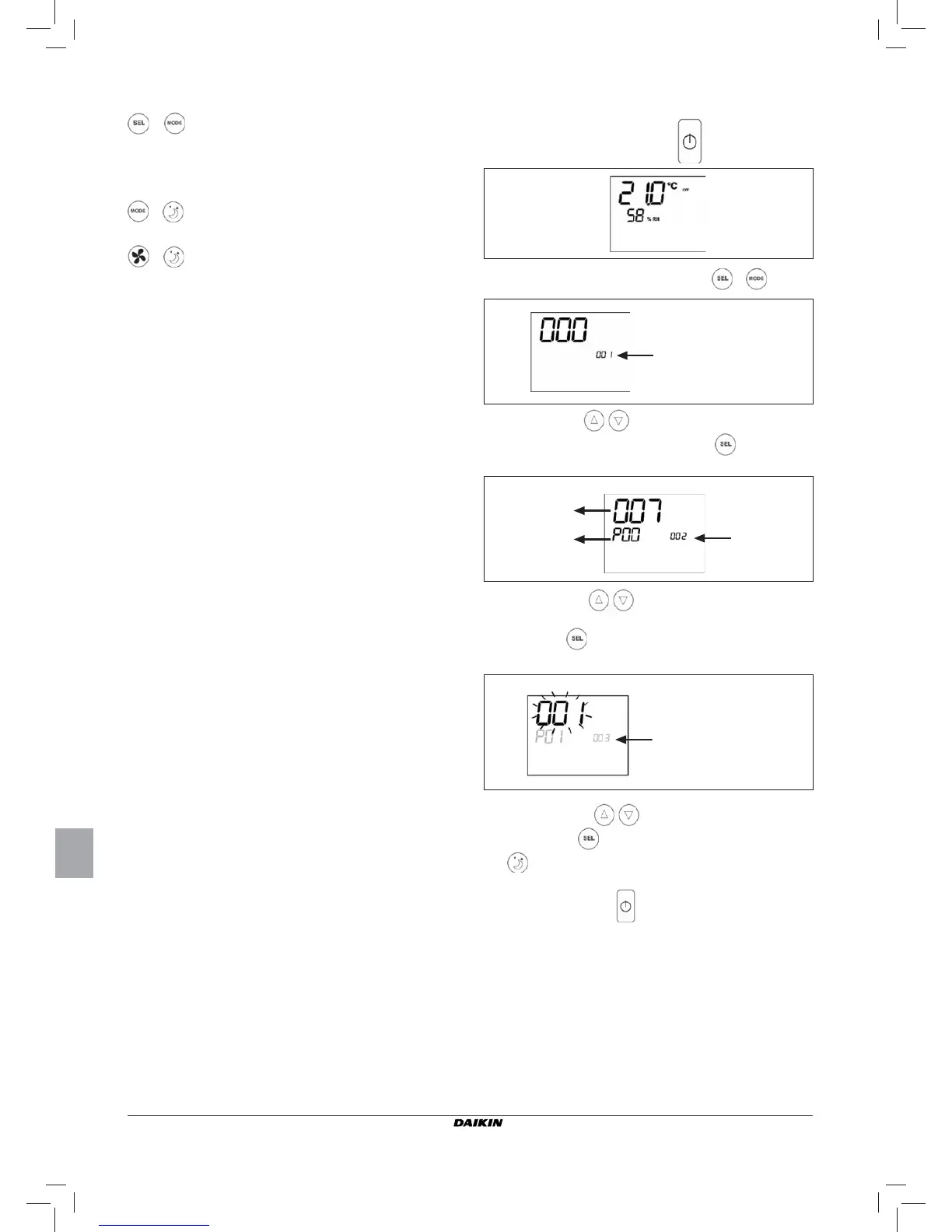

Indicação de nível:
002= selecção do
parâmetro
Valor parâmetro
seleccionado
Parâmetro
seleccionado: P...
Indicação de nível:
003 = modifi cação do parâmetro
Indicação de nível:
001= inserção da senha
