Manual de instalação e de uso
10
FWEC2
Advanced electronic controller
FC66002764

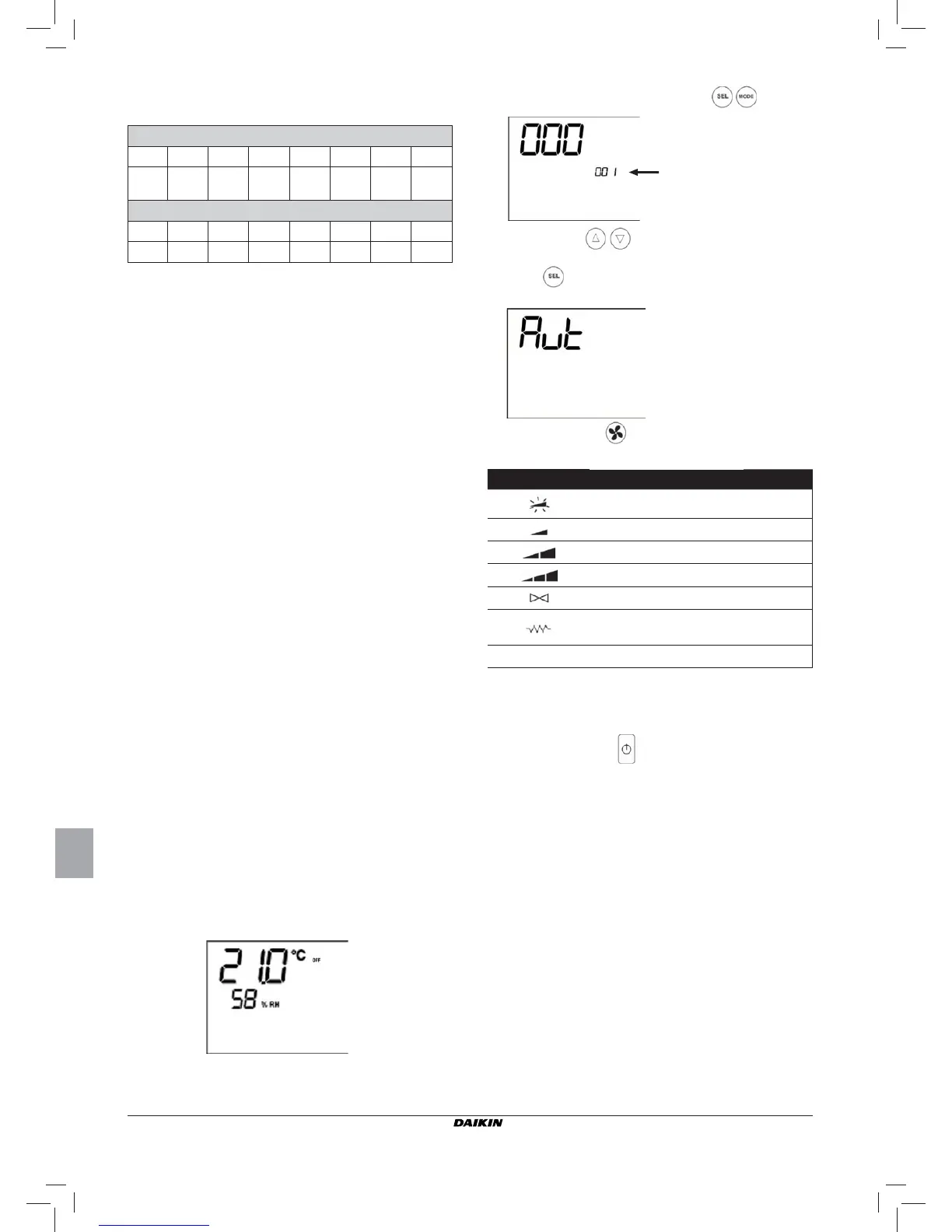

■ Pressione simultaneamente as teclas
■ Use as teclas para modifi car o valor do monitor
até o valor de senha para o autodiagnóstico (030) e pres-
sione .
Aparecerá a seguinte tela:
■ pressione a tecla para ligar, em seguida, as várias
saídas do termostato.
Símbolo Accionamento Bornes
Velocidade supermínima N-V0
Velocidade mínima N-V1
Velocidade média N-V2
Velocidade máxima N-V3
Válvula N-Vc
Resistência
Segunda válvula
N-Vh
nenhum símbolo nenhuma saída activa
É possível verifi car, uma por uma, as saídas do controlo
electrónico, a observar o respectivo componente (válvula,
ventilador...) ou verifi cando a presença da tensão de 230 V
nos bornes correspondentes.
■ pressione a tecla
para sair do procedimento de
autodiagnóstico (Após alguns minutos o termostato sairá
automaticamente, de todo modo).
DESCRIÇÃO DOS REGISTROS DE LEITURA/ESCRITA [R/W]
■ Registro “DIGITAIS 1”:
H
Bit 15 Bit 14 Bit 13 Bit 12 Bit 11 Bit 10 Bit 9 Bit 8
En.Vel
En.Min/
Max
En.Set En.MinT En.ECO En.RE En.S/W
En.On/
Off
L
Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0
- - Lock MinT Eco RE S/W On/Off
- On/Off: On/Off a partir do supervisor
- S/W: Modalidade da supervisão (0: Refrigeração, 1: Aqueci-
mento)
- RE: selecção Resistência da supervisão
- Eco: activação Economy a partir da supervisão
- MinT.: activação controlo Temperatura Mínima a partir da
supervisão
- Lock: bloqueio teclado (0: não bloqueado, 1: bloqueado)
- En.On/Off: habilita controlo On/Off a partir do supervisor
- En.S/W: habilita controlo modalidade a partir do supervisor
- En.RE: habilita selecção Resistência Eléctrica a partir do
supervisor
- En.ECO: habilita activação economy a partir do supervisor
- En.MinT: habilita selecção lógica da Temperatura Mínima a
partir do supervisor
- En.Set: habilita forçamento valor de ajuste a partir do supervisor
- En.Min/Max: habilita limiares ajuste a partir do supervisor
- En.Vel: habilita selecção velocidade ventilador a partir do
supervisor
■ Registro “VALOR DE AJUSTE - REFRIGERAÇÃO”: valor de
ajuste a partir do supervisor para modalidade Refrigeração
■ Registro “VALOR DE AJUSTE - AQUECIMENTO”: valor de
ajuste a partir do supervisor para modalidade Aquecimento
■ Registro “VALOR DE AJUSTE MÍNIMO – REFRIG.”: limite
inferior para valor de ajuste na refrigeração
■ Registro “VALOR DE AJUSTE MÁXIMO – REFRIG.”: limite
superior para valor de ajuste na refrigeração
■ Registro “VALOR DE AJUSTE MÍNIMO – AQUEC.”: limite
inferior para valor de ajuste no aquecimento
■ Registro “VALOR DE AJUSTE MÁXIMO – AQUEC.”: limite
superior para valor de ajuste no aquecimento
■ Registro “VELOCIDADE”: selecção velocidade ventiladores
a partir do supervisor
■ Registro “CORRECÇÃO ECONOMY”: correcção do valor
de ajuste no caso de economy a partir do supervisor (essa
correcção é anulada ou acrescentada ao valor de ajuste de-
pendendo da modalidade de funcionamento)
PROCEDIMENTO DE AUTODIAGNÓSTICO
Esse procedimento permite verifi car o funcionamento correcto
de cada saída do próprio comando.
Para fazer esse procedimento, siga as indicações apresen-
tadas abaixo:
■ Coloque o termostato em Off
nível 001:
inserção da senha
