Handleiding voor gebruik en onderhoud
2
FWEC2
Advanced electronic controller
FC66002764

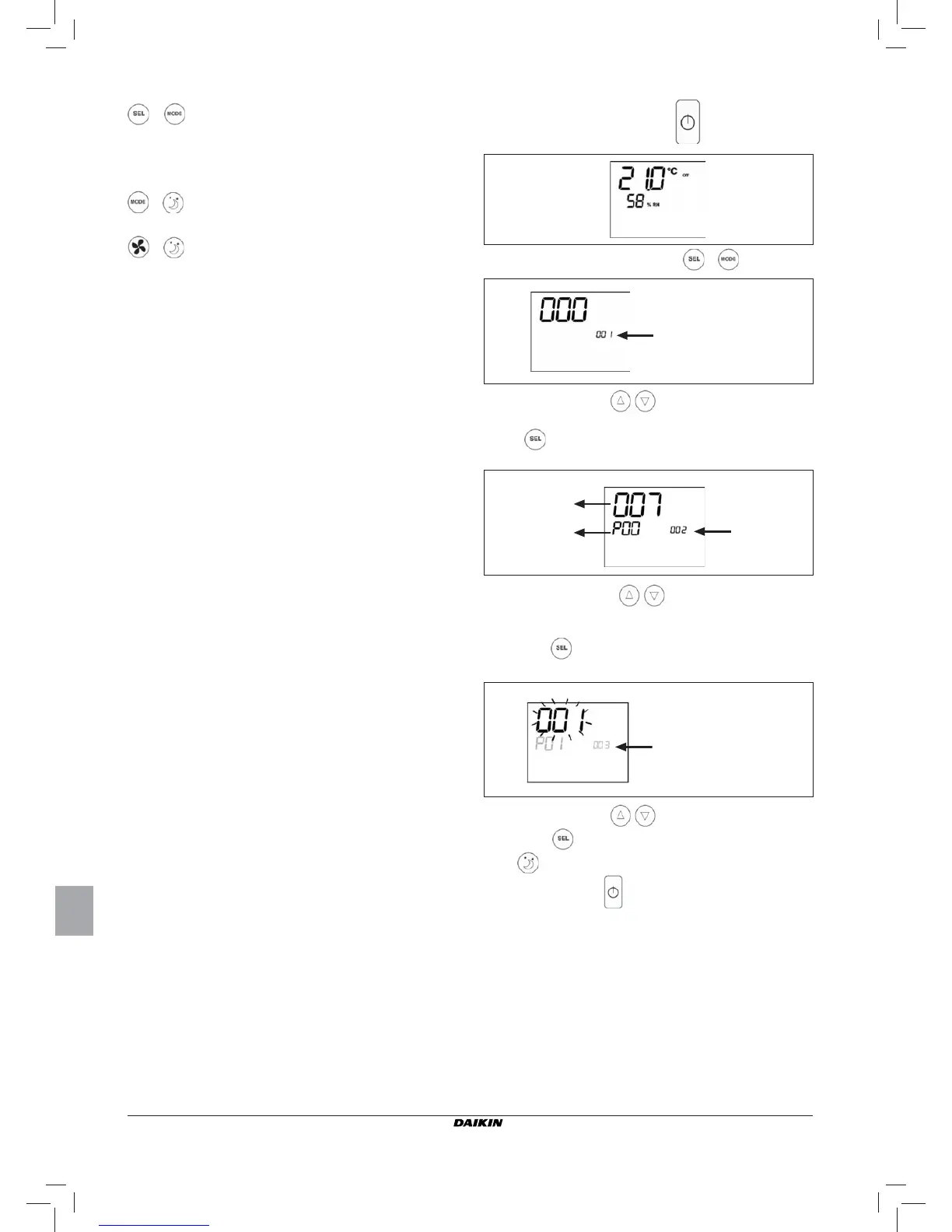

CONFIGURATIEPROCEDURE PARAMETERS
■ Plaats de thermostaat op OFF
■ Druk tegelijkertijd op de toetsen
■ Gebruik de toetsen om de waarde van het display
te wijzigen tot de password waarde 10, en druk vervolgens
op .
Indien correct verkrijgt u toegang tot de parameters
■ Gebruik de toetsen om langs de verschillende
parameters te lopen (zie de hierboven beschreven “Lijst
Parameters”).
■ Druk op om de wijziging van de parameter te activeren
(de waarde begint te knipperen)
■ Gebruik de toetsen om de waarde te veranderen
■ Druk op om de nieuwe ingestelde waarde op te slaan
of om de wijziging te wissen
■ Druk op de toets om de procedure te verlaten als u
eenmaal de betreffende parameters gewijzigd heeft
NB: De procedure voor de parametrisering heeft een
beperkte duur. Als deze periode voorbij is (ongeveer
2 minuten) wordt de thermostaat op de Off stand
gebracht en zullen alleen de wijzigingen opgeslagen
worden.
COMBINATIE VAN GEACTIVEERDE TOETSEN
Met de thermostaat op Off: toegang tot de confi guratiepro-
cedure parameters
Met de thermostaat op On: tijdelijke weergaven van de
watertemperatuur
Keuze van de functionering Minimumtemperatuur lucht
Selectie ontvochting
CONFIGURATIE KAART
De kaart kan aan de hand van het soort te besturen terminal/
installatie geconfi gureerd worden door middel van de wijziging
van een aantal parameters.
LIJST PARAMETERS
■ P00 = confi guratie bediening ( zie “Voorziene Confi guraties”)
om het soort te besturen terminal te selecteren.
■ P01 = soort installatie van de bediening
-000: op de terminal
-001: wand
■ P02 = Modbus adres (om de wijziging van deze
parameter te activeren (met uitzondering van de
interne passage tussen waarden) is het
noodzakelijk om aan het einde van de programmering de
voeding los en weer vast te koppelen)
-0: deactiveert de seriële communicatie
-1-247: slave
-255: master
■ P03 = neutrale zone [20-50°C/10]; parameter gebruikt
in het geval van confi guraties met commutatie automatisch
afkoelen/opwarmen naar aanleiding van de luchttemperatuur.
■ P04 = Meter water:
-0: niet voorzien
-1: voorzien
Naar aanleiding van de ingestelde waarde wordt het
desbetreffende alarm meter en vrijgave voor de elektrische
weerstand op passende wijze ingesteld.
■ P05 = Logica voor confi guratie gebruik digitale ingangen
1 en 2:
- 0: DIN1 = - DIN2 = -
- 1: DIN1 = - DIN2 = OnOff
- 2: DIN1 = Zom/Wint DIN2 = -
- 3: DIN1 = Eco DIN2 = -
- 4: DIN1 = Zom/Wint DIN2 = On/Off
- 5: DIN1 = Eco DIN2 = On/Off
- 6: DIN1 = Zom/Wint DIN2 = Eco
■ P06 = logica voor gebruik digitale ingang 1:
- 0: [open/dicht] = [Afkoelen/Verwarmen] = [-/ECO]
- 1: [open/dicht] = [Afkoelen/Verwarmen] = [ECO/-]
■ P07 = logica voor gebruik digitale ingang 2:
- 0: [open/dicht] = [Off/On] = [-/ECO]
- 1: [open/dicht] = [On/Off] = [ECO/-]
■ P08 = Remote vochtigheidsmeter:
- 0 : niet voorzien
- 1 : voorzien
Aan de hand van de ingestelde waarde zal eventueel het
alarm meter bestuurd worden.
Indicatie niveau:
002= selectie
parameter
Waarde geselecteerde
parameter
Geselecteerde
parameter: P...
Indicatie niveau:
003 = Wijziging parameter
Indicatie niveau:
001= invoering password
