BESZERELÉSI ÉS FELHASZNÁLÓI KÉZIKÖNYV
5
FWEC2
Advanced electronic controller
FC66002764

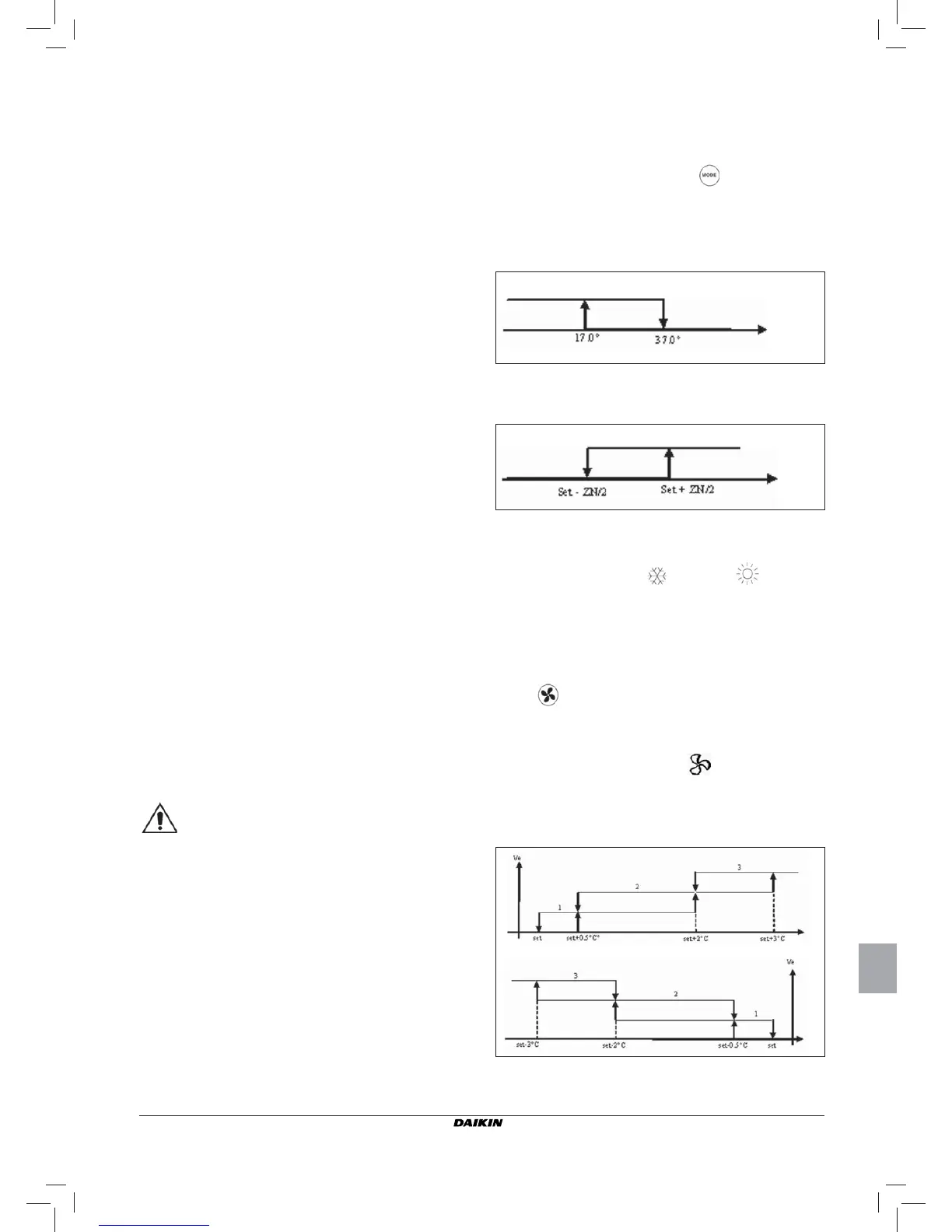

LOGIKÁK
HŰTÉS/FŰTÉS ÁTKAPCSOLÁS
A termosztáton 4 különböző üzemmód kiválasztási logika
létezik, amelyek a vezérlőn beállított konfiguráció alapján
vannak meghatározva:
1. Helyi: a felhasználó választja ki a
billentyű benyomá-
sával
2. Távoli: az DI1. Digitális Bemenet állapotának függvényében
(érintkezős logika: lásd kártya konfigurációs paramé-
terek)
3. A víz hőmérsékletének függvényében
MEGJ.: a vízszonda vészjelzés esetén a módozat ellenőrzése
átmenetileg visszatér a Helyi módozatba
4. A levegő hőmérsékletének függvényében:
ahol:
■
Set a nyilakkal beállított hőmérséklet
■
ZN a semleges zóna (P03 paraméter)
A termosztát üzemmódját a
(hűtés) és a (fűtés) jelek
jelölik a display-en.
VENTILLÁCIÓ
Az ellenőrző rendszer 3 vagy 4 sebességgel rendelkező ter-
minálokat irányíthat
MŰKÖDÉSI SEBESSÉG KIVÁLASZTÁSA
A Fan
billentyű használatával a következő sebességek
közül lehet választani:
■ Automatikus Seb.: a beállított és a környezeti levegő
hőmérsékletének függvényében.
3 sebességes konfigurációknál :
ahol:
1 = minimum sebesség
2 = közepes sebesség
3 = maximum sebesség
ELŐÍRT KONFIGURÁCIÓK (P00 PARAMÉTER)
035
■ Berendezés csövei: 4
■ Szelep: 2/3 utas
■ Fűtőelem: nincs
■ Ventillációs sebesség: 4
■ Nyár/tél átkapcsoló logika: távoli KÉZI
036
■ Berendezés csövei: 4
■ Szelep: 2/3 utas
■ Fűtőelem: nincs
■ Ventillációs sebesség: 4
■ Nyár/tél átkapcsoló logika: AUTOMATIKUS LEVEGŐ
oldalon
037
■ Berendezés csövei: 4
■ Szelep: nincs
■ Fűtőelem: igen
■ Ventillációs sebesség: 3
■ Nyár/tél átkapcsoló logika: helyi KÉZI
038
■ Berendezés csövei: 4
■ Szelep: nincs
■ Fűtőelem: igen
■ Ventillációs sebesség: 4
■ Nyár/tél átkapcsoló logika: helyi KÉZI
SOROS KOMMUNIKÁCIÓ
Csatlakoztatás az RS485 kommunikációs hálózathoz.
A Bus típusú, kommunikációs hálózat egy egyszerű, 2 vezetős,
árnyékolt kábelből áll, amely közvetlenül a vezérlők RS485
soros portjaihoz van bekötve (A, B és GND szorítók).
“A hálózat kialakításához AWG 24 (0,511 mm átm.) kábelt
használjon”
A kommunikációs hálózatnak a következő, általános struk-
túrával kell rendelkeznie (4. ábra).
A “MASTER-SLAVE” változat esetén be kell szerelni egy végel-
lenállást mindkét vezérlőre a hálózat végződéseinél.
MEGJ.: (1) Vegye figyelembe a csatlakozás polaritását: A(-)
és B(+) jelöléssel
(2) Kerülje a földhurkokat (földelő árnyékolás csak az
egyik végződésnél)
____________________________________________________________
FIGYELEM
:
■
AWG24 árnyékolt kábelt használjon
■
A kommunikációs hálózathoz javasolt színek: A
(-) Barna szín; B (+) Sárga szín
____________________________________________________________
Nyár
Tél
Levego hom.
Nyár
Tél
Víz hom.
HŰTÉS
FŰTÉS
