69
975676 • Version 2.8 • 19.01.2011

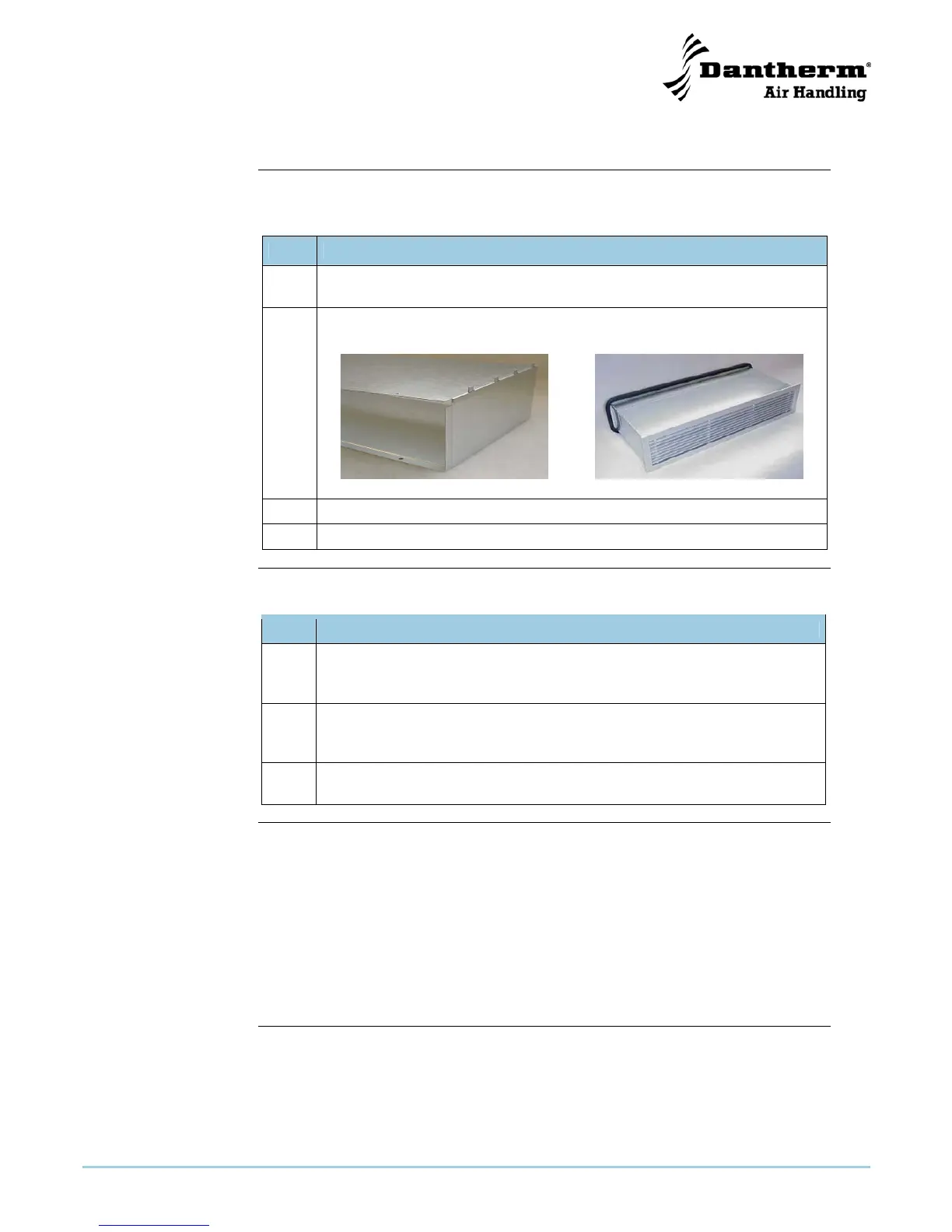

Монтаж, продолжение
Монтаж
воздуховодов
Для монтажа воздуховодов выполните следующее:
Шаг Описание
1 Установите часть воздуховода с фильтром в нижнем отверстии стены,
т.е. на заборе воздуха из помещения бассейна.
Если толщина стены от 130 до 350 мм, то центральная часть
воздуховодов подрезается до нужной длины перед началом сборки
2
Центральная часть воздуховода - 235 мм
Воздуховод - 350 мм
3 Установите воздуховод в проем стены
4 Установите осушитель на кронштейн
Доступ к блоку
управления
Для доступа к блоку управления выполните следующее:
Шаг Описание
1 Отвинтите 4 крепежных винта на лицевой панели осушителя, которая
находится с противоположной стороны от отверстий воздуховодов.
Винты откручиваются с помощью прилагаемого шестигранного ключа.
2 Блок управления осушителя находится в электрической коробке над
компрессором. Для открытия блока управления отвинтите винты с
крышки блока управления.
3 Надавите на крышку блока и снимите ее с блока управления.
Блок управления доступен.
Отвод
конденсата
Дренажное отверстие расположено снизу осушителя. В агрегате имеется
специальный дренажный патрубок диаметром ½” для подсоединения гибкого
шланга или трубы.
Для отвода конденсата самотеком дренажная линия между осушителем и общей
системой слива должна иметь наклон не менее 2%.
Если это невыполнимо, то в качестве альтернативы можно установить насос для
отвода конденсата.
На ни
жеприведенном рисунке (вид сверху) показано расположение дренажного
отверстия.
Продолжение на след. стр.
