12
Montage- og installationsvejledning
Introduktion Dette afsnit indeholder alle nødvendige informationer for at kunne montere kanalsæt og
affugter korrekt.
Den elektriske installation er beskrevet nederst i afsnittet.
Opmåling af kana-
ler
Følg denne vejledning for at etablere kanalåbningerne:
Trin Handling
1 Skær skabelonen på emballagen ud og tape den op på væggen, hvor affug-
teren skal hænges op
2 Afmærk ved hjælp af skabelonen placeringen af kanalerne og vægbeslaget
til ophængning af affugteren
Afmærkningen af kanalerne og vægbeslaget kan også foretages med ud-
gangspunkt i målskitserne på side 95.
3 Etabler kanalåbningerne
4 Opmål dybden af kanalerne
5 Tilpas og monter kanalerne i henhold til opmålingen i trin 4, se også ”Monta-
ge af kanalsæt”
Vigtigt Den anbefalede minimumsafstand mellem affugteren og loftet samt affugteren og gul-
vet er 225 mm.
Se målskitserne på side 95.

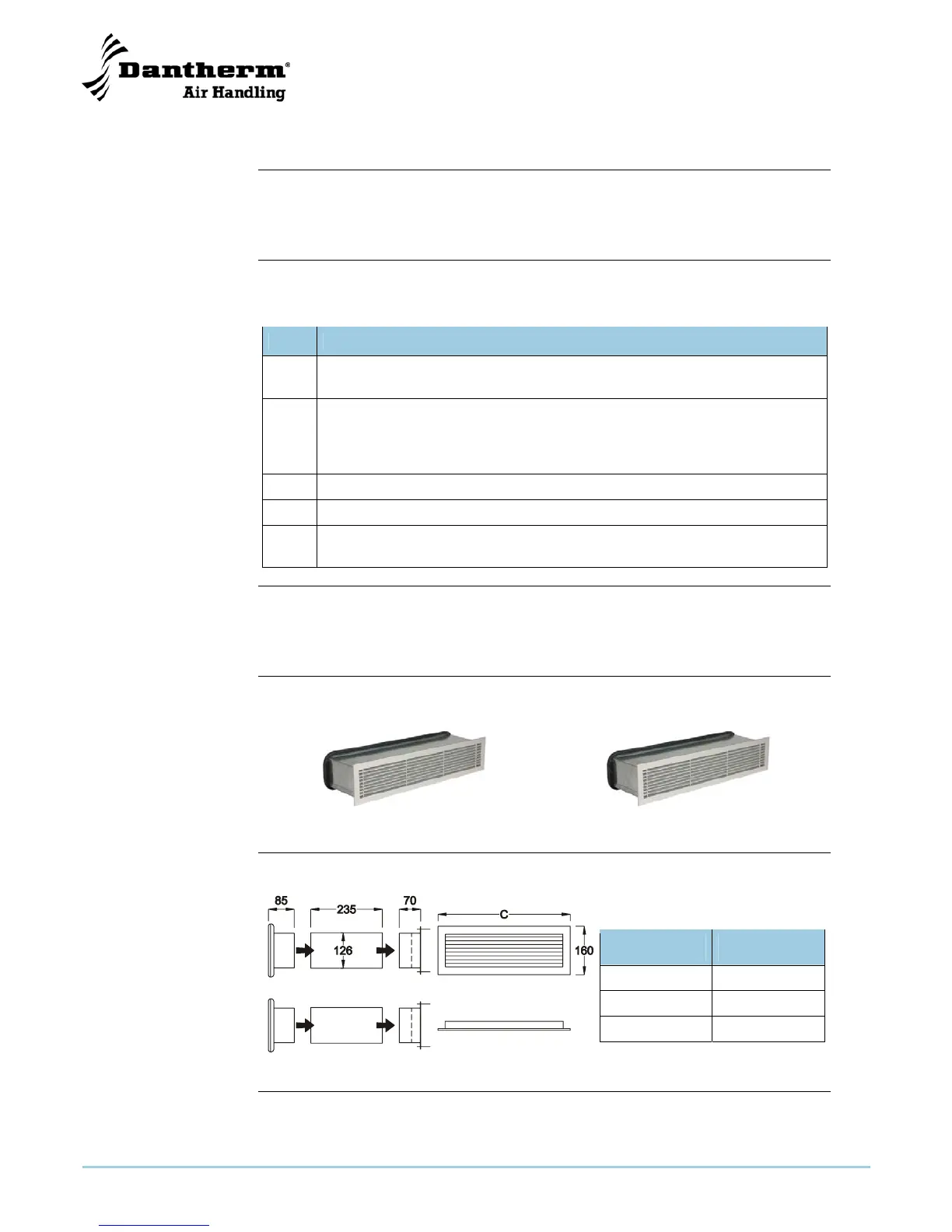

Kanalsæt
Dantherm Air Handlings kanalsæt kan anvendes til murtykkelser fra 70 mm til 350 mm.
Kanalsæt
Kanalsættet består af de disse dele:
Kanalsættet be-
står af...
Model C
CDP 35T 434 mm
CDP 45T 743 mm
CDP 65T 1284 mm
Fortsættes på næste side
