39
975676 • Version 2.8 • 19.01.2011
Montage- und Installationsanleitung
Einleitung Dieser Abschnitt enthält alle für die korrekte Montage von Kanalsatz und Entfeuchter
erforderlichen Auskünfte.
Am Boden des Abschnitts ist die elektrische Installation beschrieben.
Aufmessen für
Kanäle
Die Kanalöffnungen sind wie unten beschrieben hergestellt.
Stufe Handlung
1 Die Schablone auf der Verpackung ausschneiden und an der Wand kleben,
dort wo das Gerät aufzuhängen ist
2 Mittels der Schablone die Anbringung der Kanäle sowie der Schiene für die
Aufhängung des Geräts markieren
Die Markierungen könnten auch mittels der Maßskizzen Seite 95 gemacht
werden
3 Kanalanschlüsse herstellen
4 Die Tiefe der Kanäle messen
5 Die Kanäle anpassen und montieren in Übereinstimming mit den Maßen von
Stufe 4. Siehe auch ”Montage von Kanalanschlusssatz“
Wichtig Wir empfehlen einen Mindestabstand zwischen Gerät und Decke sowie zwischen Gerät
und Boden von 225 mm
Siehe Maßskizze Seite 95.
Kanalanschluss-
sätze
Die Dantherm Air Handling Kanalanschlusssätze können für Mauerdicken von 70 bis
350 mm benutzt werden.

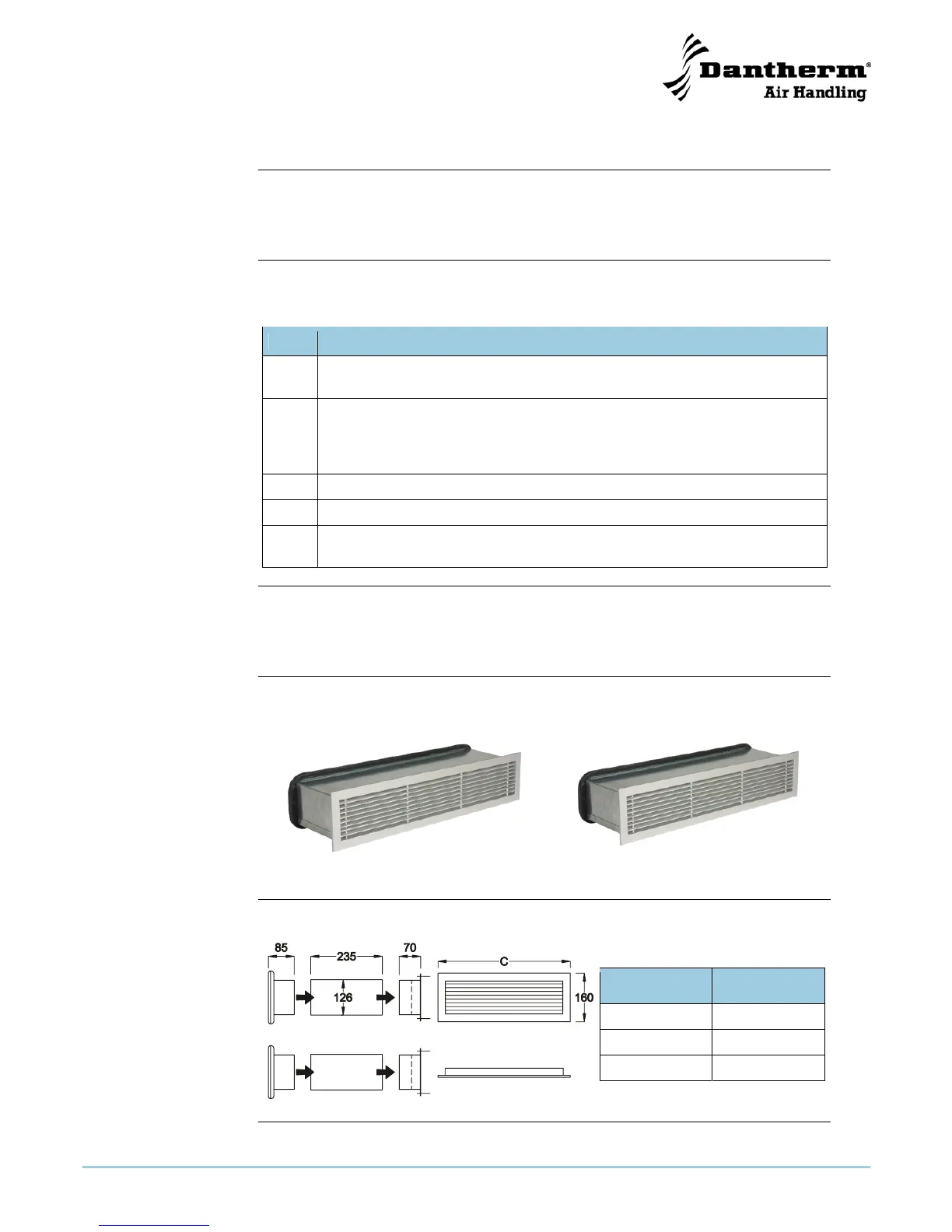

Kanalanschlusssatz
Der Kanalanschlusssatz besteht aus den unten gezeigten Teilen:
Der Kanalan-
schlusssatz be-
steht aus...
Model C
CDP 35T 434 mm
CDP 45T 743 mm
CDP 65T 1284 mm
Fortsetzung nächste Seite
