40
Montage- und Installationsanleitung, fortgesetzt
Anbringung der
Kanäle

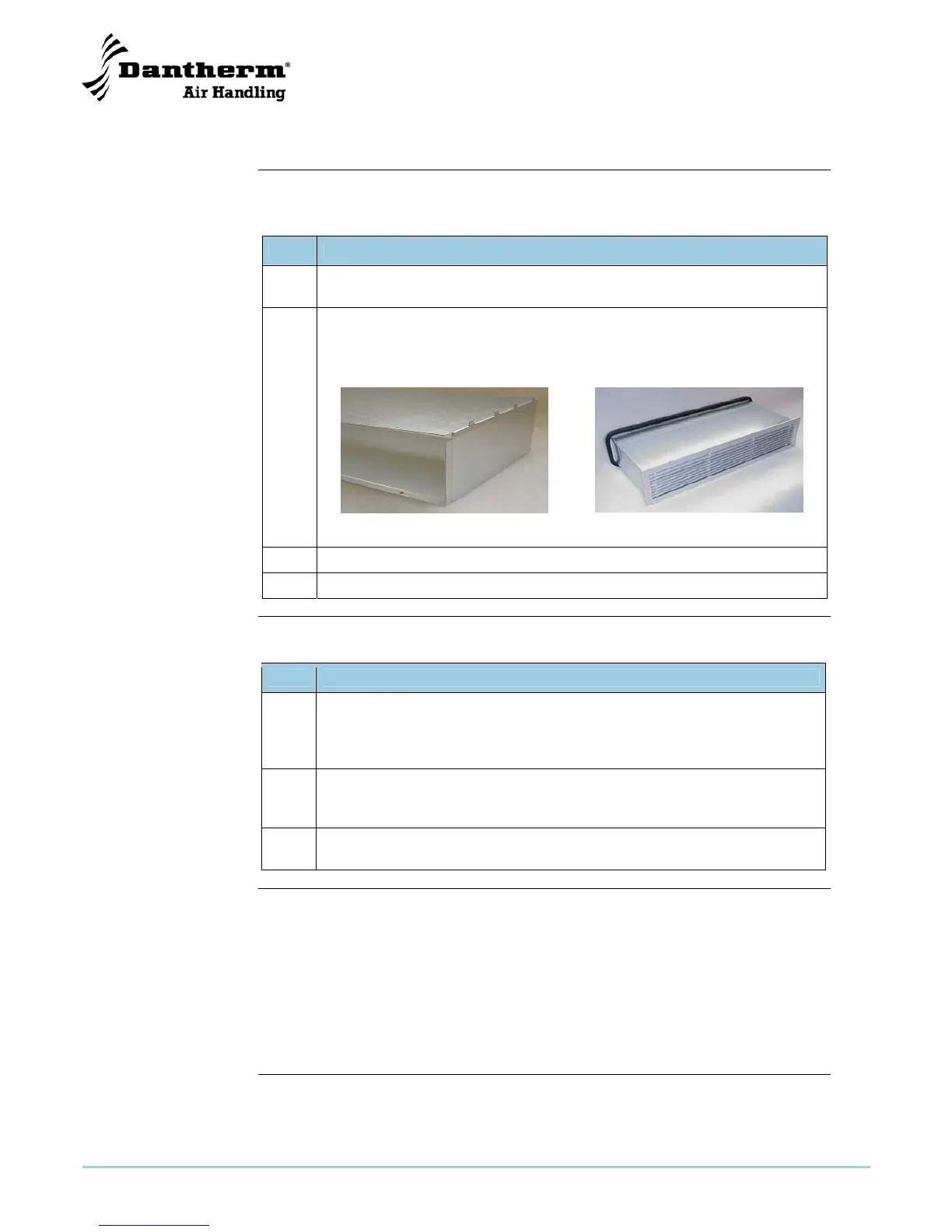

Der Kanalsatz ist wie unten beschrieben montiert:
Stufe Handlung
1 Das Kanalstück mit dem Filter in die untere Kanalöffnung dort anbringen, wo
die Luft des Schwimmbeckenraums ins Gerät angesaugt wird.
Vor Zusammensetzung das Zwischenstück auf die gewünschte Breite ab-
schneiden
Dies gilt für Mauerdicken zwischen 130 mm und 350 mm
2
Zwischenstück des Kanalanschlusssatz,
235 mm
Kanalanschluss, 350 mm
3 Den Kanalanschluss in den Kanalöffnungen montieren
4 Das Gerät an der Schiene aufhängen
Zugang zur Steue-
rung
Den Zugang zur Steuerung ist unten beschrieben.
Stufe Handlung
1 Die vier Schrauben vorne am Gerät abschrauben (d.h. die den Kanalöffnun-
gen gegenüberliegende Seite) und das Gerät öffnen
Die Schrauben lassen sich mit dem mitgelieferten Inbusschlüssel (Schlüssel
mit sechskantigem Kopf) abschrauben
2 Die Schrauben an der Vorderseite des Deckels der oben am Kompressor
angebrachten Kisten abschrauben (Die Steuerung ist in dem Gehäuse an-
gebracht)
3 Den Deckel nach hinten schieben und über das Gehäuse abziehen.
Die Steuerung ist jetzt zugänglich
Kondenswasser-
ablauf
Der Kondenswasserablauf befindet sich am Boden des Geräts. Das Gerät ist mit einem
Schlauchstutzen für einen ½” flexiblen oder festen Ablaufschlauch versehen.
Der Ablaufschlauch ist mit einem Gefälle von min. 2 % zu verlegen, damit das Wasser
von der Tropfenschale wegfließen kann.
Alternativ lässt sich eine Kondensatpumpe beim Ablaufstutzen des Entfeuchters mon-
tieren.
Die Platzierung des Ablaufes ergibt sich aus der untenstehenden Zeichnung, wo das
Gerät von oben gesehen ist.
Fortsetzung nächste Seite
