68
Монтаж
Введение
В данном разделе рассмотрен порядок монтажа осушителя и воздуховодов.
Описание монтажа электрической части приведено в конце данного раздела.
Разметка
воздуховодов
Для разметки воздуховодов выполните следующее:
Шаг Описание
1 Извлеките шаблон из упаковки и закрепите его на стене в том месте,
где Вы планируете разместить кронштейны.
2 С помощью шаблона произведите разметку отверстий в стене и точек
крепления кронштейнов.
Вы можете также использовать для разметки схему, приведенную на
стр. 95 .
3 Проделайте отверстия в стене.
4 Снимите размер длины воздуховодов.
5 Выполните подрезку воздуховодов в соответствии с шагом 4, смотрите
также раздел ” Монтаж воздуховодов”
Внимание Расстояние между потолком и верхней панелью осушителя должно быть не
менее 225 мм.
Смотрите чертеж на стр.95.
Воздуховоды
Воздуховод Dantherm Air Handling рассчитан на толщину стены от 70 до 350 мм.
Комплект воздуховодов

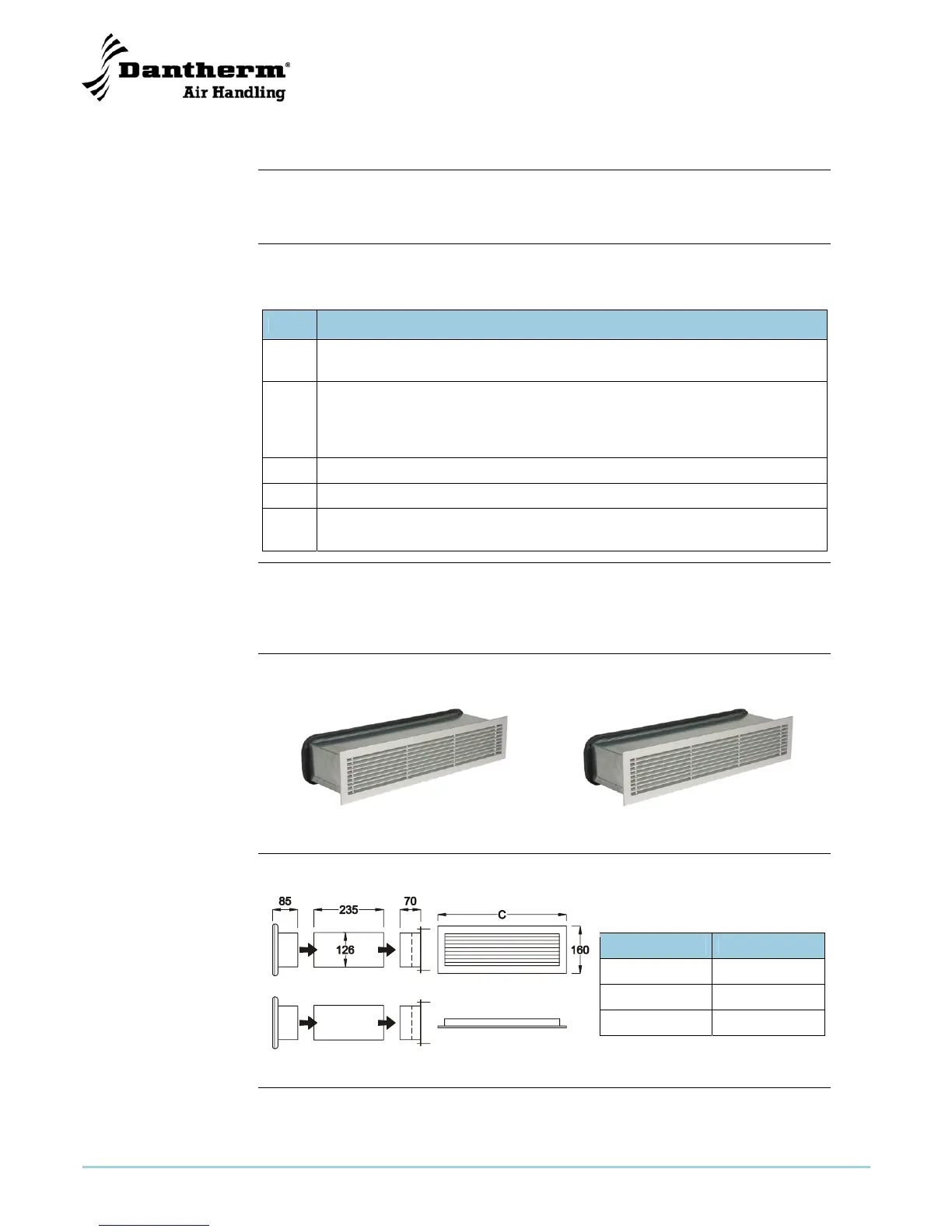

Воздуховод в сборе состоит из частей, представленных на рисунке:
Комплектация
воздуховодов
Модель C
CDP 35T 434 мм
CDP 45T 743 мм
CDP 65T 1284 мм
Продолжение на след. стр.
