53
975676 • Version 2.8 • 19.01.2011
Manuel de montage et d’installation
Introduction Le présent chapitre contient toutes les informations nécessaires pour un montage
correct du jeu de gaines et du déshumidificateur.
L’installation électrique est décrit à la fin de ce chapitre.
Mesurage des
gaines
Veuillez suivre les étapes suivantes pour établir les ouvertures de gaines:
Étapes Action
1 Découper le gabarit de l’emballage et le fixer sur l’endroit au mur, où
l’appareil doit être suspendu
2 Suivant le gabarit marquer l’emplacement des gaines et de la barre
d’ancrage
La démarcation des gaines et de la barre d’ancrage peut aussi être
effectuée sur la base des croquis cotés sur la page 95
3 Etablir les ouvertures des gaines
4 Mesurer la profondeur des gaines
5 Adapter et monter les gaines selon les mesures faites sous étapes 4, voir
aussi ”Montage du jeu de gaines”
Importante La distance recommandée entre l’appareil et le plafond ainsi qu’entre l’appareil et le
plancher est de 250 mm.
Voir les croquis cotés sur la page 95.

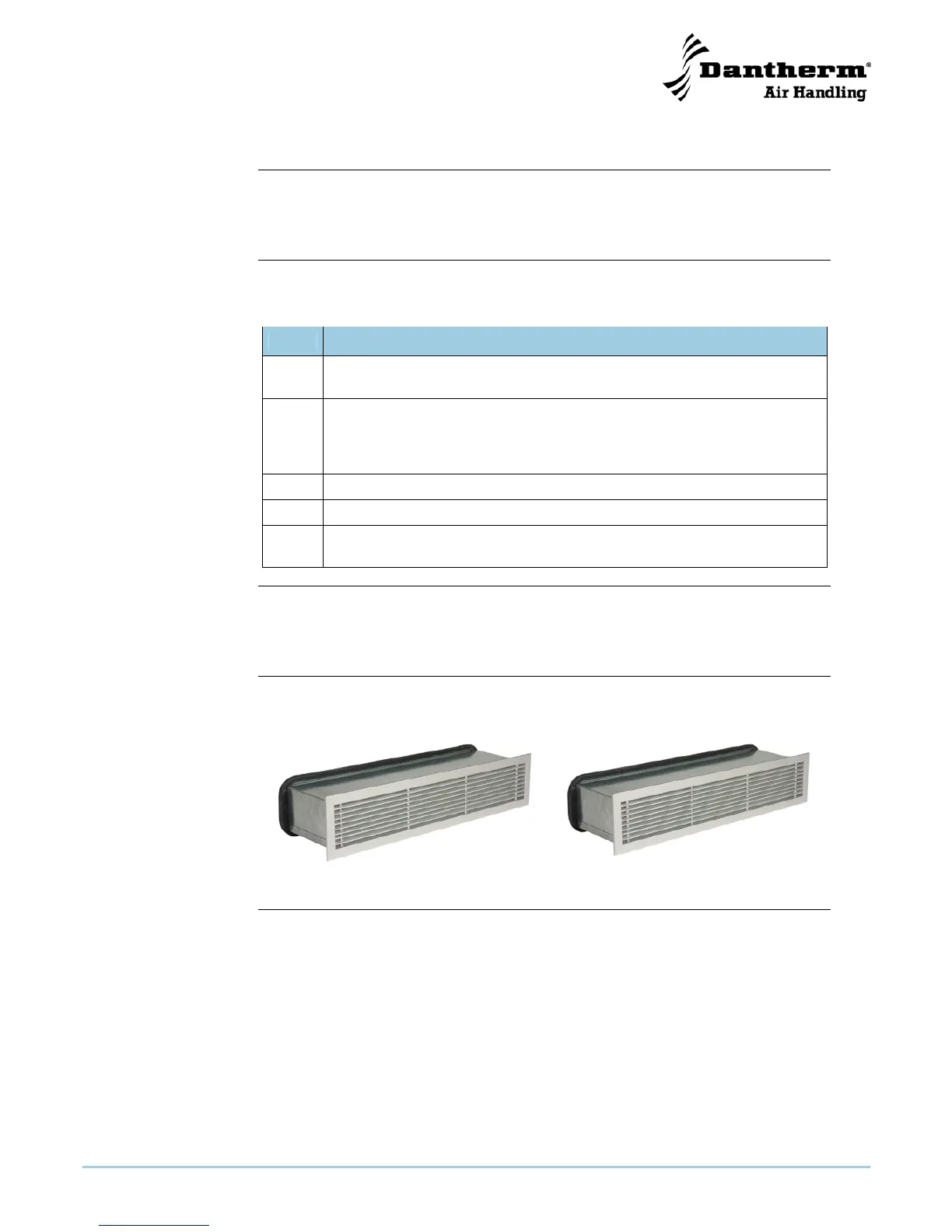

Jeu de gaines Le jeu de gaines Dantherm Air Handling peuvent être utilisés pour les épaisseurs de
mur entre 70 mm et 350 mm.
Jeu de gaines
Suite à la page suivante
