81
975676 • Version 2.8 • 19.01.2011
Istruzioni di montaggio e installazione
Introduzione Questa sezione contiene tutte le informazioni necessarie per il corretto montaggio delle
tubazioni e del deumidificatore.
L’installazione elettrica è descritta alla fine della presente sezione.
Dimensioni dei
canali
Attenersi alla seguente prodedura per posizionare i canali:
Passo Azione
1 Togliere la mascherina dall’imballo e applicarla sulla parete in cui si vuole
installare l’unità
2 Usare la mascherina per segnare la posizione dei canali e della staffa di
sospensione. E’ possibile utilizzare lo schema dimensionale di pag. 76-77
per fare i segni sulla parete
3 Realizzare le aperture del canale
4 Misurare la profondità dei canali
5 Regolare e montare i canali in ragione delle misure ricavate al punto 4; si
veda anche ”Montaggio del kit canali”
Importante La distanza minima da rispettare tra l’unità e il soffitto e tra l’unità e il pavimento è pari a
225 mm.
Vedere lo schema dimensionale a pag. 95.

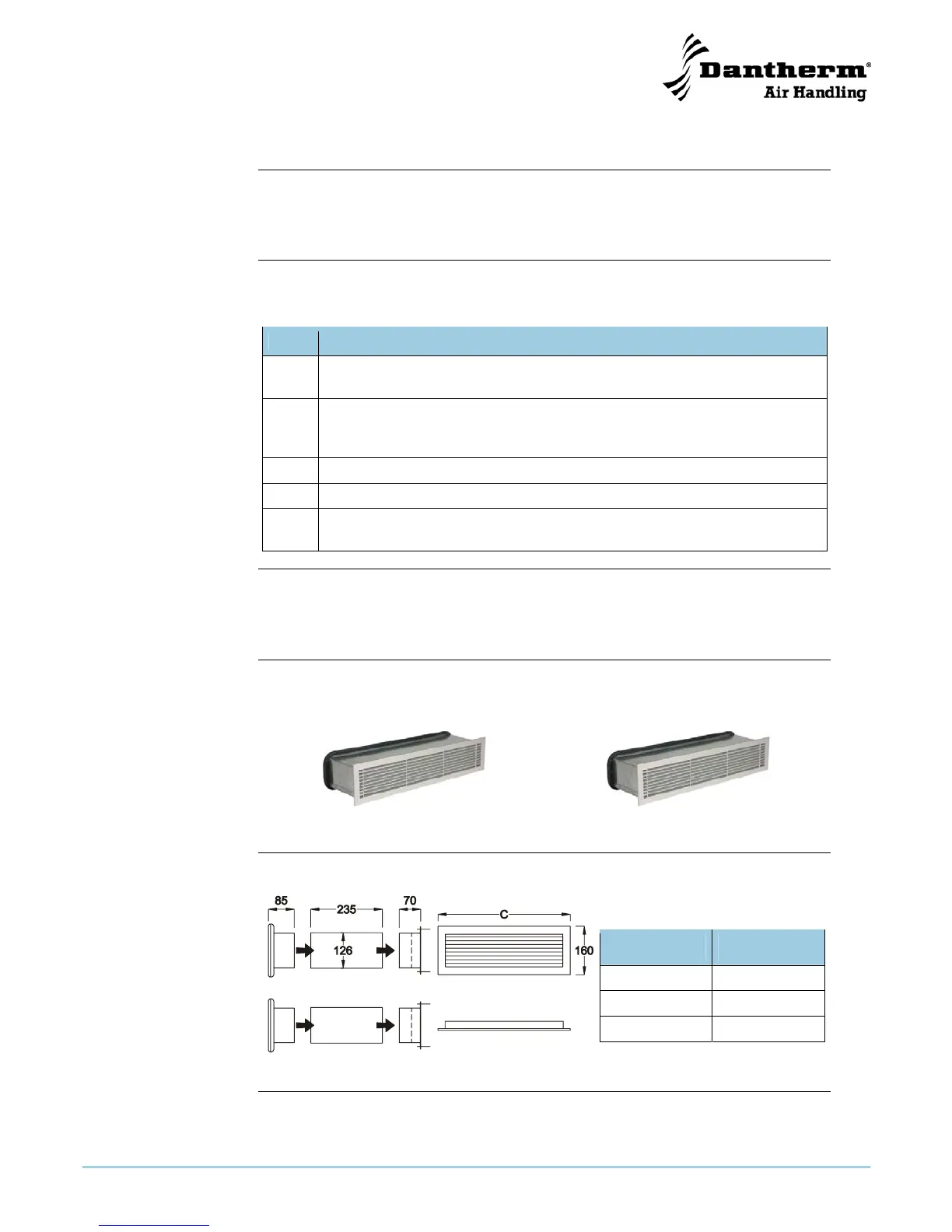

Kit canali Il kit Dantherm Air Handling è adatto per l’installazione su pareti con spessore tra i
70 mm e i 350 mm.
Kit canali
Il kit include le parti riportate nel riquadro sottostante:
Il kit canali
comprende ...
Modello C
CDP 35T 434 mm
CDP 45T 743 mm
CDP 65T 1284 mm
Continua alla pagina seguente
