82
Istruzioni di montaggio e installazione, continua

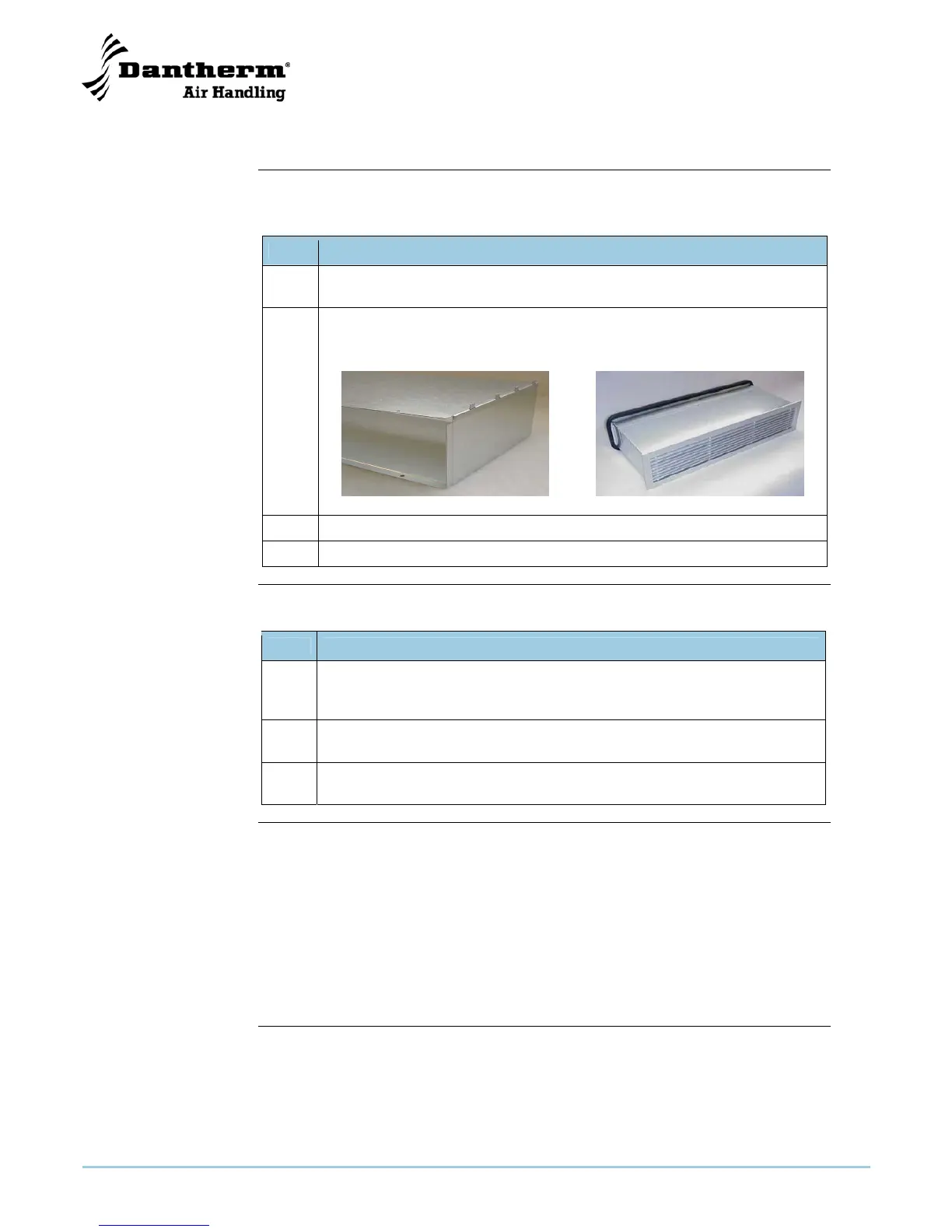

Montaggio del kit
canali
Attenersi alla seguente procedura per montare il kit canali:
Passo Azione
1 Il canale dotato di filtro deve essere posizionato nell’apertura inferiore
attraverso la quale l’aria del locale piscina viene aspirata dall’unità
Se la parete ha uno spessore tra i 130 mm e i 350 mm, la parte centrale del
kit può essere accorciata, prima del
montaggio, fino a raggiungere la lunghezza richiesta.
2
Center piece of the duct kit, 235 mm
Kit canali, 350 mm
3 Montare il kit canali nelle aperture
4 Agganciare l’unità alla staffa
Accesso al
sistema di
controllo
Attenersi alla seguente procedura per accedere al sistema di controllo:
Passo Azione
1 Aprire l’unità rimuovendo le viti (4) sulla parte frontale dell’unità, dalla parte
opposta alle aperture del canale. Le viti possono essere rimosse utilizzando
una chiave Allen a testa esagonale inclusa nel kit.
2 Il sistema di controllo dell’unità si trova in una scatola sopra il compressore.
Per accedere al sistema di controllo svitare le viti sul coperchio della scatola.
3 Spingere il coperchio all’indietro e tirarlo verso di sè per separarlo dalla
scatola. Si ha ora accesso al sistema di controllo.
Scarico condensa Lo scarico per la condensa è posizionato alla base del deumidificatore. L’unità è dotata
di un attacco per la connessione di un tubo per l’acqua, rigido o flessibile, delle
dimensioni di ½”.
E’ importante che il tubo per lo scarico della condensa abbia una pendenza di almeno il
2 % al fine di assicurare un corretto svuotamento della vaschetta di raccolta dell’acqua.
In alternativa una pompa può essere collegata allo scarico dell’acqua, in modo da
assicurare il drenaggio della condensa.
Il posizionamento dello scarico per la condensa è mostrato nel seguente disegno –
Vista dell’unità dall’alto.
Continua alla pagina seguente
