Fifty Line Cod. 420120397 REV. 1.0

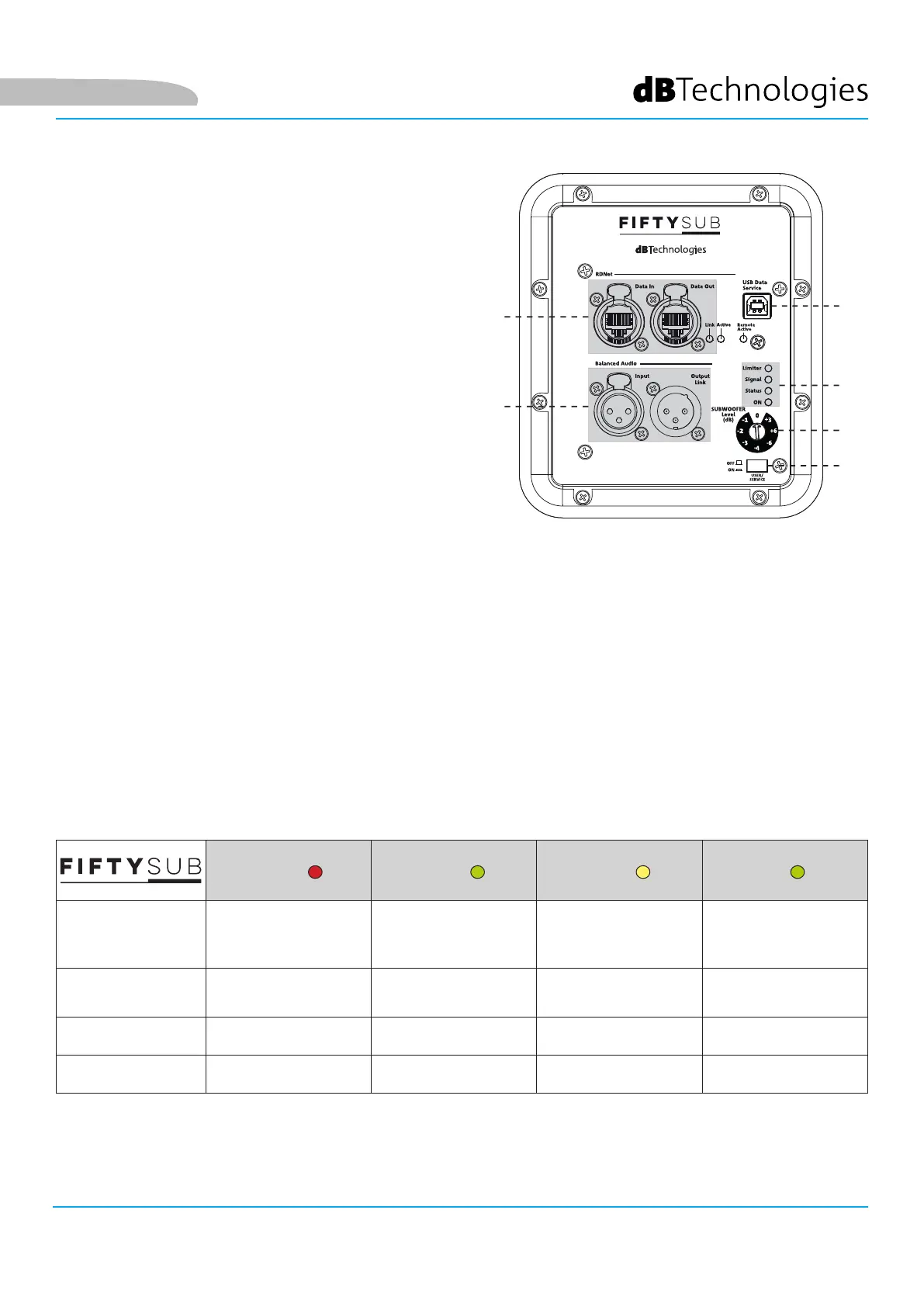

SEZIONE DI INGRESSO, USCITA E CONTROLLO FIFTY SUB
1. INGRESSO E RILANCIO AUDIO (“Balanced audio”)
Ingresso e uscita compatibili con cavi XLR bilanciati.
In particolare:
• “Input” è utilizzato per il collegamento con il
segnale audio proveniente dal mixer;
• “Output Link” per il rilancio del segnale agli altri
dispositivi in configurazione daisy-chain.
2. INGRESSO E RILANCIO DELLA CONNESSIONE DI
RETE RDNet, LED DI CONTROLLO RDnet
Sezione compatibile con cavi di rete dotati di
connettori di tipo etherCON/RJ45. In particolare:
• “Data In” deve essere collegato a dispositivi
come RDNet Control 2 o Control 8
• “Data Out” viene utilizzato per il rilancio della
rete ad ulteriori dispositivi in configurazione
daisy-chain
I Led sono relativi al funzionamento in rete (RDNet) del
modulo.
In particolare:
• “Link” acceso segnala che la rete RDNet è attiva e ha riconosciuto il dispositivo
• “Active” in modalità lampeggiante indica che il traffico dati è presente
• “Remote Preset Active” avvisa che tutti i controlli locali sul pannello amplificatore sono by-passati dal
controllo remoto RDNet
3. USB SERVICE DATA
Grazie a questa porta standard USB di tipo B è possibile, tramite PC e USB BURNER MANAGER, aggiornare il
firmware del prodotto. Per ulteriori informazioni consultare il sito http://www.dbtechnologies.com alla sezione
“DOWNLOADS” ed il capitolo “AGGIORNAMENTO DEL FIRMWARE”.
4. STATUS LED Main
I LED mostrano indicazioni di stato del subwoofer in modo immediato, secondo la logica sintetizzata nella tabella
qui sotto:
Limiter Signal Status On
Accensione SPENTO SPENTO
ACCESO FISSO PER
QUALCHE SECONDO
SPENTO
Utilizzo
COMPRESSION
LIMITER STATUS
SIGNAL OUTPUT
STATUS
SPENTO ACCESO FISSO
Anomalia parziale ATTIVO ATTIVO LAMPEGGIO CICLICO ACCESO FISSO
Anomalia totale LAMPEGGIO CICLICO SPENTO ACCESO FISSO SPENTO
1
2
6
3
5
4
