Fifty Line Code 420120397 REV. 1.0

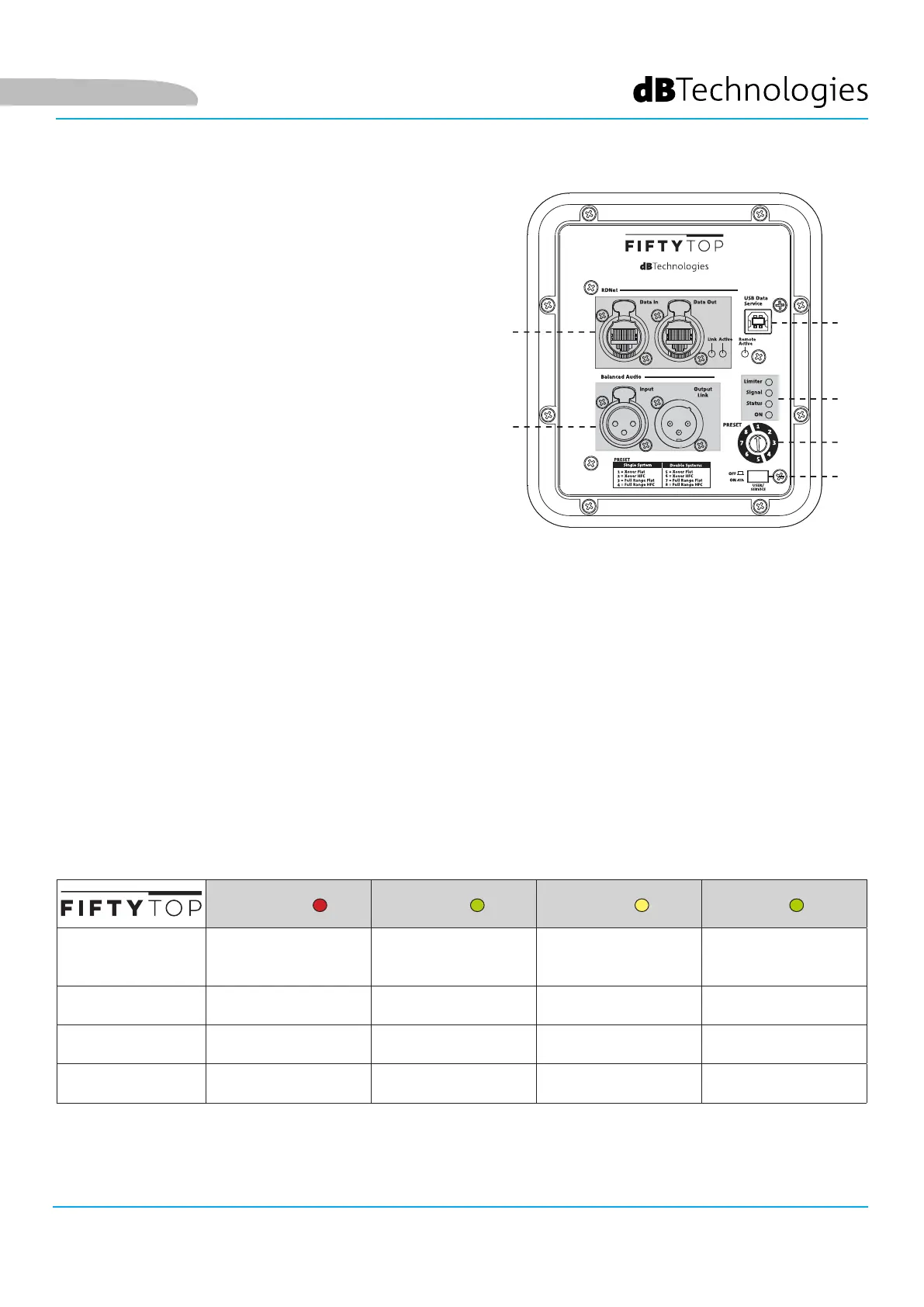

SECTION ENTRÉE, SORTIE ET COMMANDE FIFTY TOP
1. ENTRÉE ET RELANCE AUDIO (Balanced audio)
Entrée et sortie compatibles avec les câbles XLR
symétriques.
Notamment :
• Input pour la connexion au signal audio arrivant
du subwoofer FIFTY SUB
• « Output Link » pour la relance du signal audio
vers d’autres enceintes en conguration daisy-
chain.
2. ENTRÉE ET RELANCE DE LA CONNEXION DE RÉSEAU
RDNet, LED DE COMMANDE RDnet
Section compatible avec les câbles de réseau équipés de
connecteurs type etherCON/RJ45. Notamment :
• Data In pour la connexion au signal de réseau
arrivant du subwoofer FIFTY SUB
• « Data Out » permet de relancer le réseau vers
d’autres dispositifs en conguration daisy-chain
Les LED signalent le fonctionnement en réseau (RDNet)
du module.
Notamment :
• Link allumée signale que le réseau RDNet est actif et qu’il a reconnu le dispositif
• Active clignotante signale qu’un trac de données est en cours
• Remote Preset Active avertit que les commandes locales sur le bandeau de l’amplicateur sont mises en
by-pass par la commande à distance RDNet ou par une mémoire utilisateur qui peut être rappelée par la
touche spéciale Utilisateur.
3. USB SERVICE DATA
Ce port USB standard de type B permet de mettre à jour le micrologiciel de l’appareil sur un PC avec USB BURNER
MANAGER. Pour toute information, consulter le site http://www.dbtechnologies.com à la section DOWNLOADS et
le chapitre «MISE À JOUR DU MICROLOGICIEL».
4. STATUS LED Main
Les LED donnent des indications immédiates sur l’état de l’enceinte, selon la procédure résumée dans le tableau
ci-dessous :
Limiteur Signal Statut On
Allumage ÉTEINTE ÉTEINTE
ALLUMÉE FIXE
QUELQUES SECONDES
ÉTEINTE
Utilisation
COMPRESSION
LIMITER STATUS
SIGNAL OUTPUT
STATUS
ÉTEINTE ALLUMÉE FIXE
Anomalie partielle ACTIVE ACTIVE
CLIGNOTANTE PAR
CYCLE
ALLUMÉE FIXE
Anomalie totale
CLIGNOTANTE PAR
CYCLE
ÉTEINTE ALLUMÉE FIXE ÉTEINTE
1
2
6
3
5
4
