dB Technologies FIFTY Series - Section Entrée, Sortie et Commande Fifty Sub

Français
73
Fifty Line Code 420120397 REV. 1.0

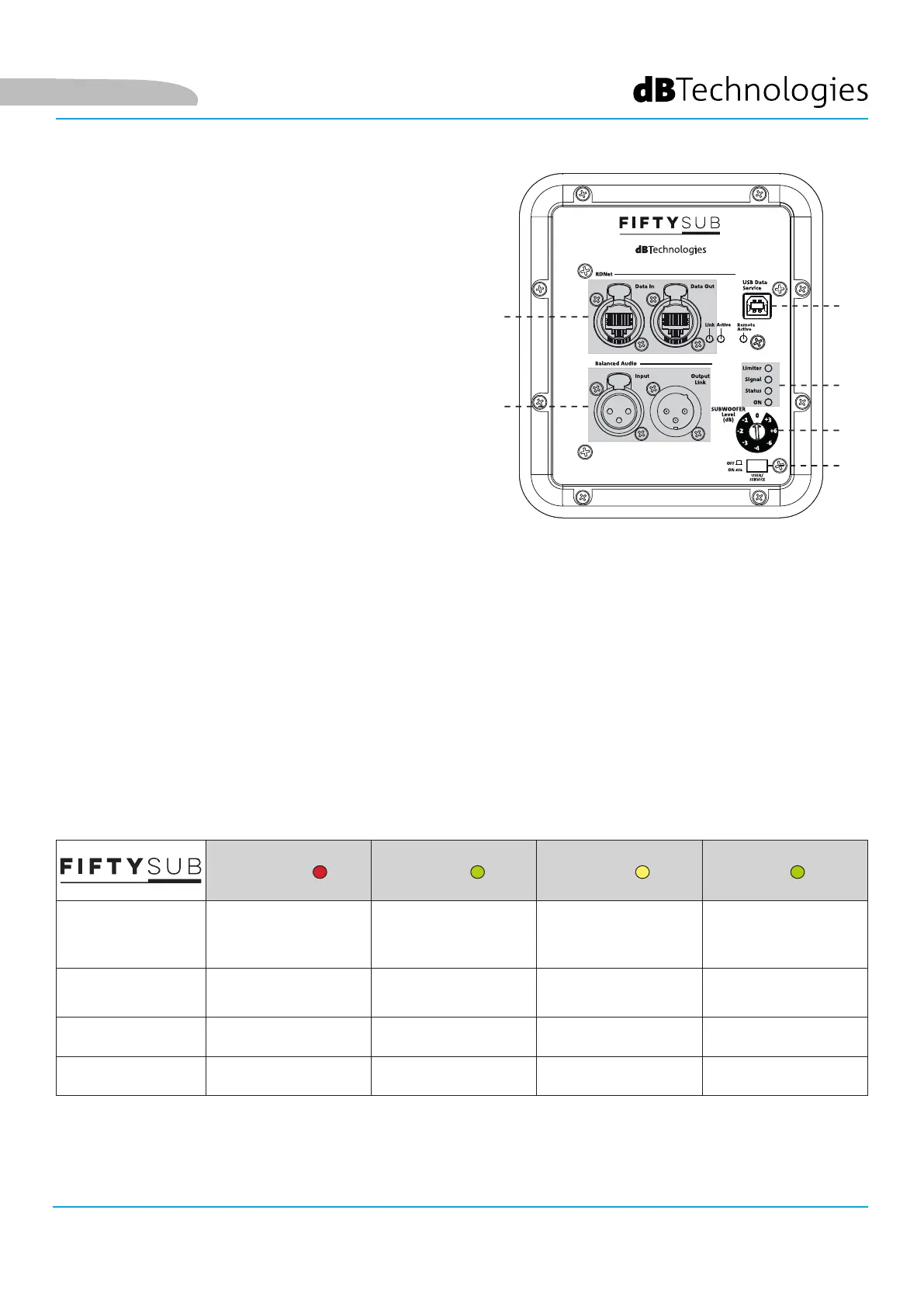

SECTION ENTRÉE, SORTIE ET COMMANDE FIFTY SUB
1. ENTRÉE ET RELANCE AUDIO (Balanced audio)
Entrée et sortie compatibles avec les câbles XLR
symétriques.
Notamment :
• Input pour la connexion avec le signal audio de
la table de mixage
• « Output Link » pour la relance du signal audio
vers d’autres dispositifs en conguration daisy-
chain.
2. ENTRÉE ET RELANCE DE LA CONNEXION DE
RÉSEAU RDNet, LED DE COMMANDE RDnet
Section compatible avec les câbles de réseau équipés
de connecteurs type etherCON/RJ45. Notamment :
• Data In doit être reliée à des dispositifs comme
RDNet Control 2 ou Control 8
• « Data Out » permet de relancer le réseau vers
d’autres dispositifs en conguration daisy-chain
Les LED signalent le fonctionnement en réseau (RDNet) du module.
Notamment :
• Link allumée signale que le réseau RDNet est actif et qu’il a reconnu le dispositif
• Active clignotante signale qu’un trac de données est en cours
• Remote Preset Active avertit que les commandes locales sur le bandeau de l’amplicateur sont mises en by-
pass par la commande à distance RDNet.
3. USB SERVICE DATA
Ce port USB standard de type B permet de mettre à jour le micrologiciel de l’appareil sur un PC avec USB BURNER
MANAGER. Pour toute information, consulter le site http://www.dbtechnologies.com à la section DOWNLOADS et
le chapitre «MISE À JOUR DU MICROLOGICIEL».
4. STATUS LED Main
Les LED donnent des indications immédiates sur l’état du subwoofer, selon la procédure résumée dans le tableau
ci-dessous.
Limiteur Signal Statut On
Allumage ÉTEINTE ÉTEINTE
ALLUMÉE FIXE
QUELQUES SECONDES
ÉTEINTE
Utilisation
COMPRESSION
LIMITER STATUS
SIGNAL OUTPUT
STATUS
ÉTEINTE ALLUMÉE FIXE
Anomalie partielle ACTIVE ACTIVE
CLIGNOTANTE PAR
CYCLE
ALLUMÉE FIXE
Anomalie totale
CLIGNOTANTE PAR
CYCLE
ÉTEINTE ALLUMÉE FIXE ÉTEINTE
1
2
6
3
5
4
