dB Technologies FIFTY Series - Branchement et Relance de Lalimentation; Branchement et Relance du Signal Audio; Connexions

Français
75
Fifty Line Code 420120397 REV. 1.0

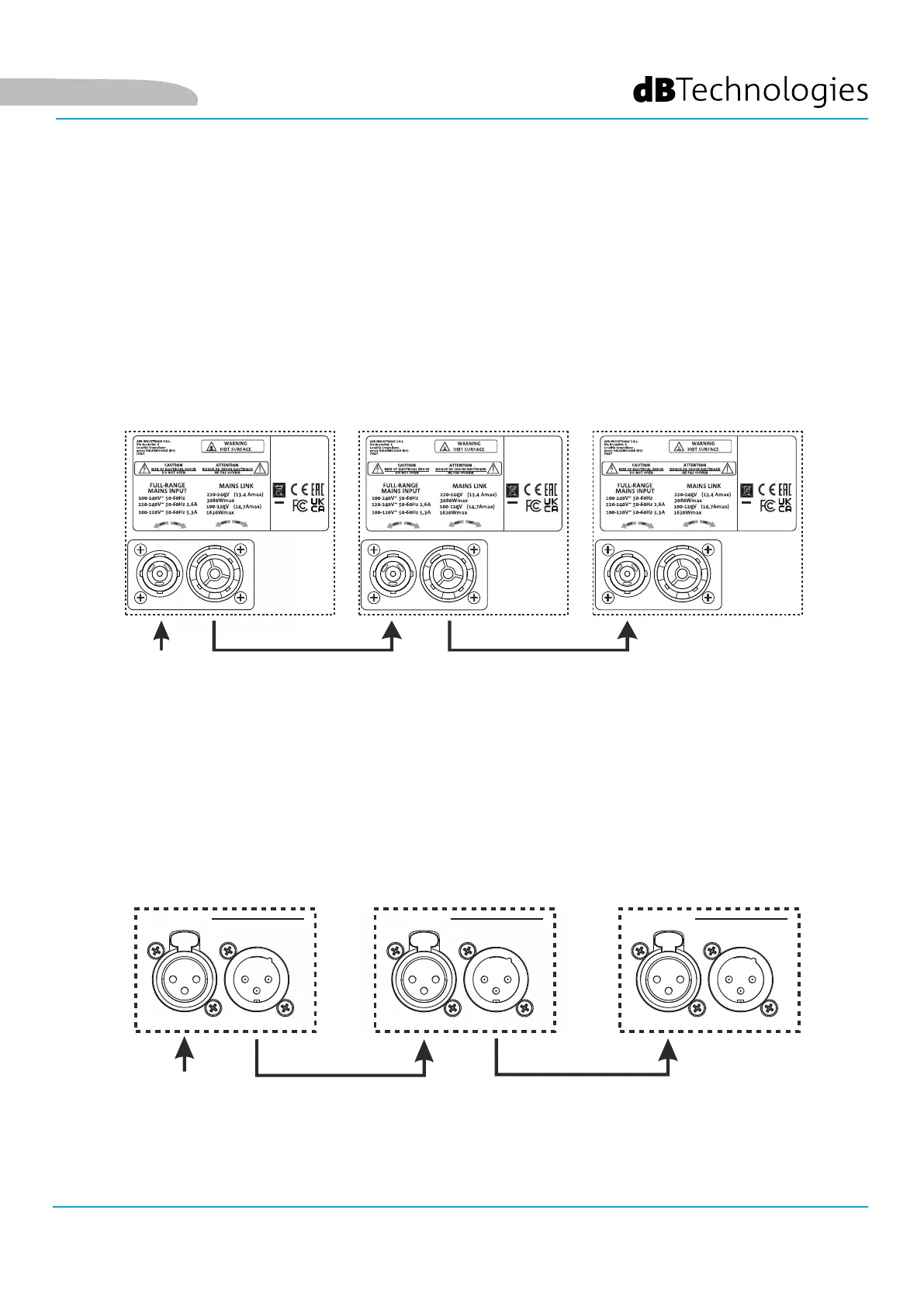

2. CONNEXIONS
BRANCHEMENT ET RELANCE DE L’ALIMENTATION
Sur FIFTY LINE, il est possible de relancer l’alimentation de la première enceinte à la suivante, jusqu’à 6 (1+5)
appareils au total dans les pays où la tension d’alimentation est de 220-240 Vca et 3 (1+2) dans les pays où la
tension d’alimentation est de 100-120 Vca.
Pour alimenter un système, il suft de connecter le câble d’alimentation de série sur l’entrée MAINS INPUT du
premier subwoofer, de brancher un second câble avec les connecteurs adaptés (en option) entre la sortie MAINS
LINK et l’entrée MAINS INPUT du subwoofer suivant puis de répéter le branchement pour alimenter le TOP en
permanence, au moins jusqu’à l'obtention du courant maximal admis indiqué par le connecteur MAINS LINK de la
première enceinte.
POWER
SOURCE
FIFTY SUB 1 FIFTY SUB 2 FIFTY TOP
This device complies with
part 15 of the FCC Rules.
Operating in subject to the:
following two conditions:
(1) This device may not
cause harmful interference.
and (2) this device must
accept any interference
received, including
interference that may
cause undesired operation.
This device complies with
part 15 of the FCC Rules.
Operating in subject to the:
following two conditions:
(1) This device may not
cause harmful interference.
and (2) this device must
accept any interference
received, including
interference that may
cause undesired operation.
This device complies with
part 15 of the FCC Rules.
Operating in subject to the:
following two conditions:
(1) This device may not
cause harmful interference.
and (2) this device must
accept any interference
received, including
interference that may
cause undesired operation.
POWER
SOURCE
BRANCHEMENT ET RELANCE DU SIGNAL AUDIO
Pour connecter le signal audio du système, brancher d’abord la source sonore sur l’entrée INPUT du premier
subwoofer.
Relier ensuite avec un câble symétrique XLR la sortie OUTPUT LINK du premier subwoofer à l’entrée INPUT du
second, répéter cette opération du second subwoofer au TOP.
FIFTY SUB 1 FIFTY SUB 2
AUDIO
SOURCE
FIFTY TOP
Input
Output
Link
Balanced Audio
Input
Output
Link
Balanced Audio
Input
Output
Link
Balanced Audio
AUDIO
SOURCE
