Español
91
Fifty Line Cód. 420120397 REV. 1.0

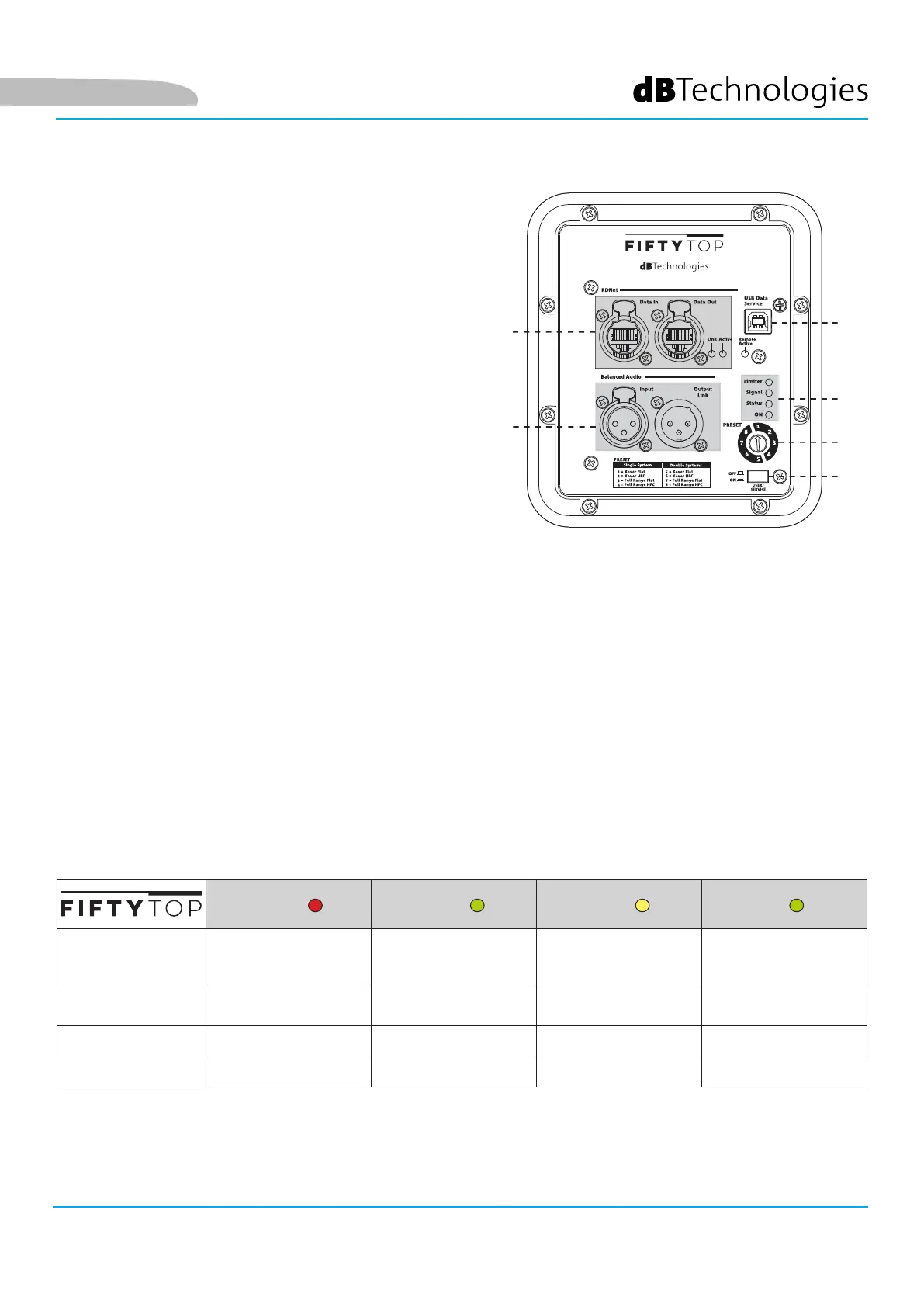

SECCIÓN DE ENTRADA, SALIDA Y CONTROL FIFTY TOP
1. BALANCED AUDIO - ENTRADA Y TRANSMISIÓN DE
SEÑAL DE AUDIO
Entrada y salida compatibles con cables XLR
balanceados.
En concreto:
“Input” se utiliza para la conexión de la señal de
audio procedente del subwoofer FIFTY SUB;
“Output Link” se utiliza para transmitir la señal a
otros altavoces en cadena tipo margarita.
2. RDNet - ENTRADA Y TRANSMISIÓN DE LA
CONEXIÓN DE RED, LEDs DE CONTROL
Sección compatible con cables de red dotados de
conectores EtherCON/RJ45. En concreto:
“Data In” se utiliza para la conexión con la señal
de red procedente del subwoofer FIFTY SUB;
“Data Out” se utiliza para la transmisión de la red
a los demás dispositivos en cadena tipo margarita
Los LEDs indican el funcionamiento del módulo en red
(RDNet).
En concreto:
“Link” encendido indica que la red RDNet está activada y ha reconocido el dispositivo
“Active” parpadeante indica que hay transferencia de datos
“Remote Preset Active” avisa que todos los controles locales en el panel amplicador están puenteados por
el control remoto RDNet o una memoria “User” que el usuario puede activar con el correspondiente botón
“User
3. USB DATA SERVICE
Gracias a este puerto estándar USB de Tipo B es posible actualizar el rmware del producto a través de PC y
USB BURNER MANAGER. Para más información, consulte en el sitio http://www.dbtechnologies.com la sección
“DOWNLOADS” y el capítulo “ACTUALIZACIÓN DEL FIRMWARE”.
4. STATUS
Los LEDs muestran indicaciones del estado del altavoz de forma inmediata, según la lógica resumida en la tabla
siguiente:
Limiter Signal Status On
Encendido APAGADO APAGADO
ENCENDIDO FIJO
DURANTE UNOS
SEGUNDOS
APAGADO
Utilización
COMPRESSION
LIMITER STATUS
SIGNAL OUTPUT
STATUS
APAGADO ENCENDIDO FIJO
Fallo parcial ACTIVO ACTIVO PARPADEO CÍCLICO ENCENDIDO FIJO
Fallo total PARPADEO CÍCLICO APAGADO ENCENDIDO FIJO APAGADO
1
2
6
3
5
4
