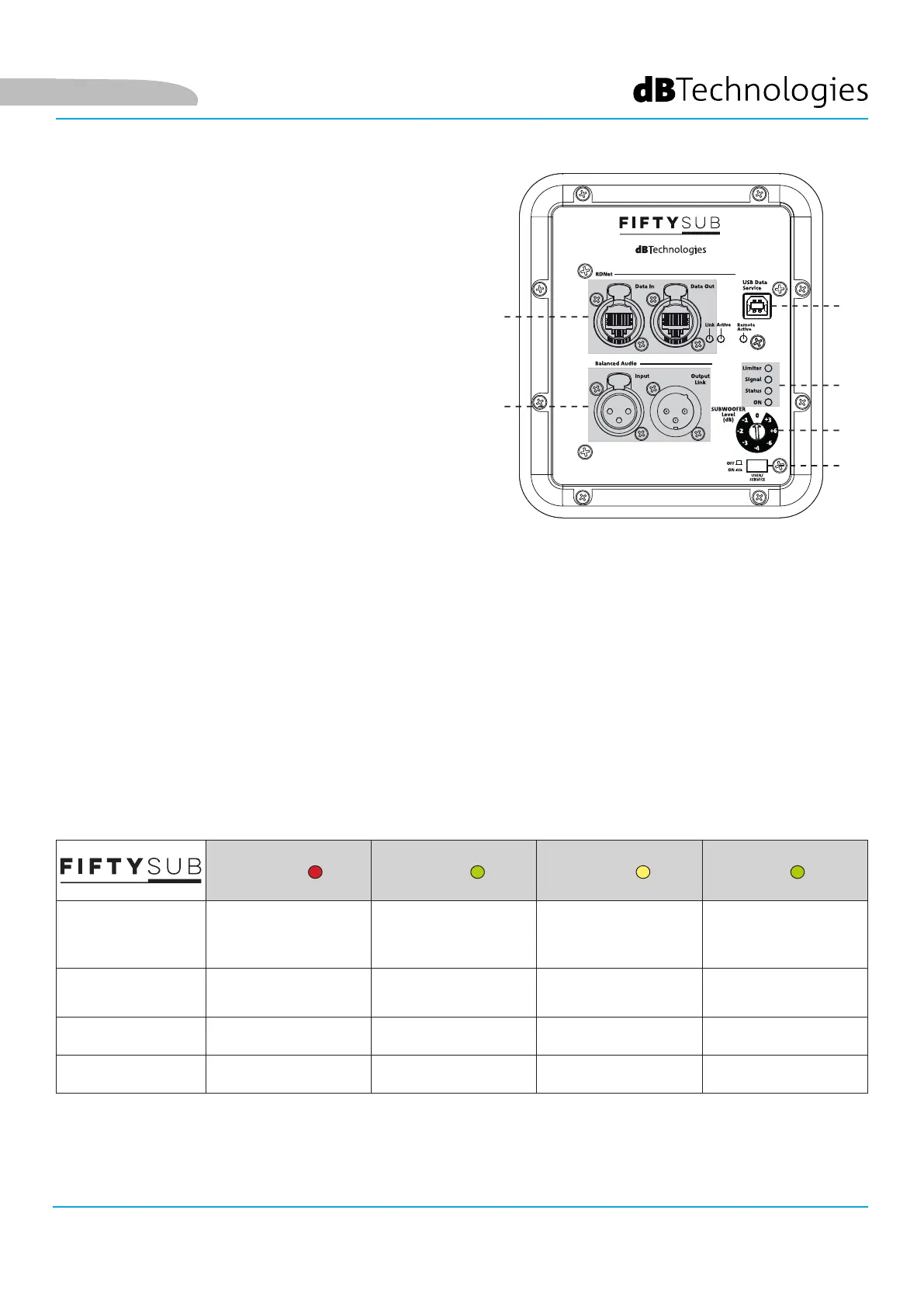

SECCIÓN DE ENTRADA, SALIDA Y CONTROL FIFTY SUB
1. BALANCED AUDIO - ENTRADA Y TRANSMISIÓN DE
SEÑAL DE AUDIO
Entrada y salida compatibles con cables XLR balanceados.
En concreto:
• “Input” se utiliza para la conexión con la señal
de audio procedente de la mesa de mezclas;
• “Output Link” se utiliza para transmitir la señal a
los demás dispositivos en cadena tipo margarita.
2. RDNet - ENTRADA Y TRANSMISIÓN DE LA
CONEXIÓN DE RED, LEDs DE CONTROL
Sección compatible con cables de red dotados de
conectores EtherCON/RJ45. En concreto:
• “Data In” se debe conectar a dispositivos como
RDNet Control 2 o Control 8
• “Data Out” se utiliza para la transmisión de la
red a los demás dispositivos en cadena tipo
margarita
Los LEDs indican el funcionamiento del módulo en red (RDNet).
En concreto:
• “Link” encendido indica que la red RDNet está activada y ha reconocido el dispositivo
• “Active” parpadeante indica que hay transferencia de datos
• “Remote Preset Active” avisa que todos los controles locales en el panel amplicador están puenteados por
el control remoto RDNet
3. USB DATA SERVICE
Gracias a este puerto estándar USB de Tipo B es posible actualizar el rmware del producto a través de PC y
USB BURNER MANAGER. Para más información, consulte en el sitio http://www.dbtechnologies.com la sección
“DOWNLOADS” y el capítulo “ACTUALIZACIÓN DEL FIRMWARE”.
4. STATUS
Los LEDs muestran indicaciones del estado del subwoofer de forma inmediata, según la lógica resumida en la
tabla siguiente:
Limiter Signal Status On
Encendido APAGADO APAGADO
ENCENDIDO FIJO
DURANTE UNOS
SEGUNDOS
APAGADO
Utilización
COMPRESSION
LIMITER STATUS
SIGNAL OUTPUT
STATUS
APAGADO ENCENDIDO FIJO
Fallo parcial ACTIVO ACTIVO PARPADEO CÍCLICO ENCENDIDO FIJO
Fallo total PARPADEO CÍCLICO APAGADO ENCENDIDO FIJO APAGADO
1
2
6
3
5
4
