dB Technologies FIFTY Series - Eingangs-, Ausgangs- und Steuerbereich von Fifty Sub

Deutsch
53
Fifty Line Code 420120397 REV. 1.0

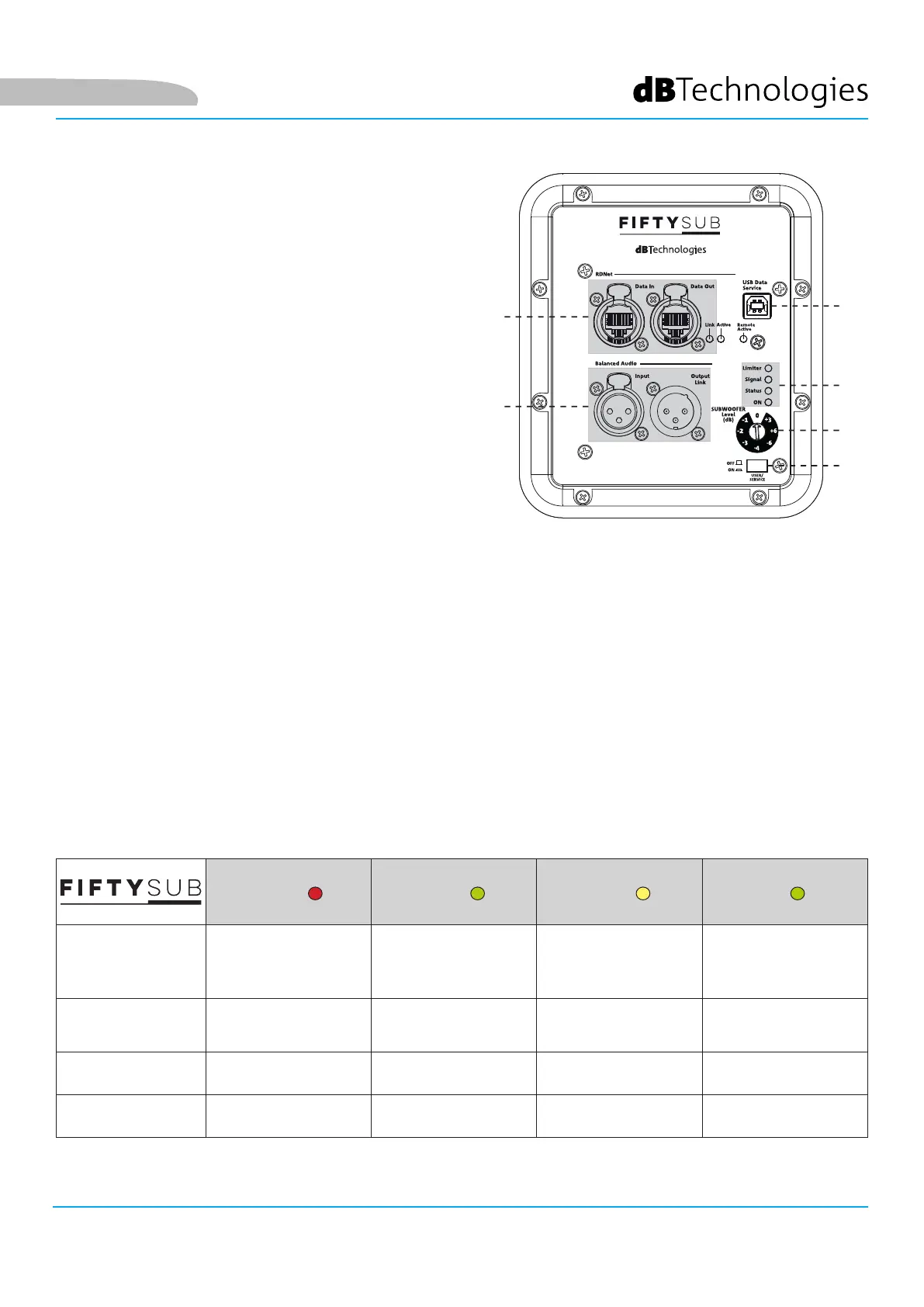

EINGANGS-, AUSGANGS- UND STEUERBEREICH VON FIFTY SUB
1. EINGANG UND AUDIO-WEITERLEITUNG
(“Balanced Audio”)
Mit symmetrischen XLR-Kabeln kompatibler Ein- und
Ausgang.
Insbesondere:
• wird „Input“ für die Verbindung mit dem
Audiosignal des Mixers verwendet
• wird “Output Link” für die Weiterleitung des
Signals an die anderen Geräte in Daisy-Chain-
Konguration verwendet.
2. EINGANG UND WEITERLEITUNG DES RDNet
NETZWERKANSCHLUSSES, RDNet-Kontroll-LED
Mit Netzwerkkabeln mit etherCON RJ45-
Steckverbindern kompatibler Bereich. Insbesondere:
• ist “Data In” an Geräte wie RDNet Control 2 oder
Control 8 anzuschließen
• wird "Data Out" für die Weiterleitung des
Netzwerks an andere Geräte in Daisy-Chain-Konguration verwendet
Die LEDs weisen auf den Netzwerkbetrieb (RDNet) des Moduls hin.
Insbesondere:
• weist die erleuchtete LED “Link” darauf hin, dass das RDNet-Netzwerks aktiv ist und das Gerät erkannt hat
• weist die blinkende LED “Active” auf den ablaufenden Datenverkehr hin
• Meldet die LED „Remote Preset Active”, dass alle lokalen Steuerelemente am Bedienfeld des Verstärkers
durch die entfernte RDNet-Steuerung deaktiviert werden
3. USB SERVICE DATA
Durch diesen USB-Anschluss Typ B kann die Firmware des Produkts über PC und USB BURNER MANAGER
aktualisiert werden. Weitere Informationen nden Sie auf der Website http://www.dbtechnologies.com unter
„DOWNLOADS“ und im Kapitel „FIRMWAREAKTUALISIERUNG“.
4. STATUS LED Main
Die LEDs zeigen unmittelbar den Status des Subwoofers nach der in folgender Übersicht veranschaulichten Logik
an:
Limiter Signal Status On
Einschaltung ERLOSCHEN ERLOSCHEN
EINIGE SEKUNDEN
ERLEUCHTET
ERLOSCHEN
Betrieb
COMPRESSION
LIMITER STATUS
SIGNAL OUTPUT
STATUS
ERLOSCHEN
DURCHGEHEND
ERLEUCHTET
Partielle Störung AKTIV AKTIV ZYKLISCHES BLINKEN
DURCHGEHEND
ERLEUCHTET
Vollständige
Störung
ZYKLISCHES BLINKEN ERLOSCHEN
DURCHGEHEND
ERLEUCHTET
ERLOSCHEN
1
2
6
3
5
4
