S P A Z I O
Instruccionesdeusoyadvertencias
33
DESCRIPCIÓNDELPROCEDIMIENTO
PROCEDURE
Determinación de la posición de la puerta/cancela
Parámetro no utilizado
Aprendizaje carrera motor
Cancelación memoria receptor radio
Aprendizaje mandos a distancia
Búsqueda y cancelación de un mando a distancia
Restablecimientos de los parámetros por defecto

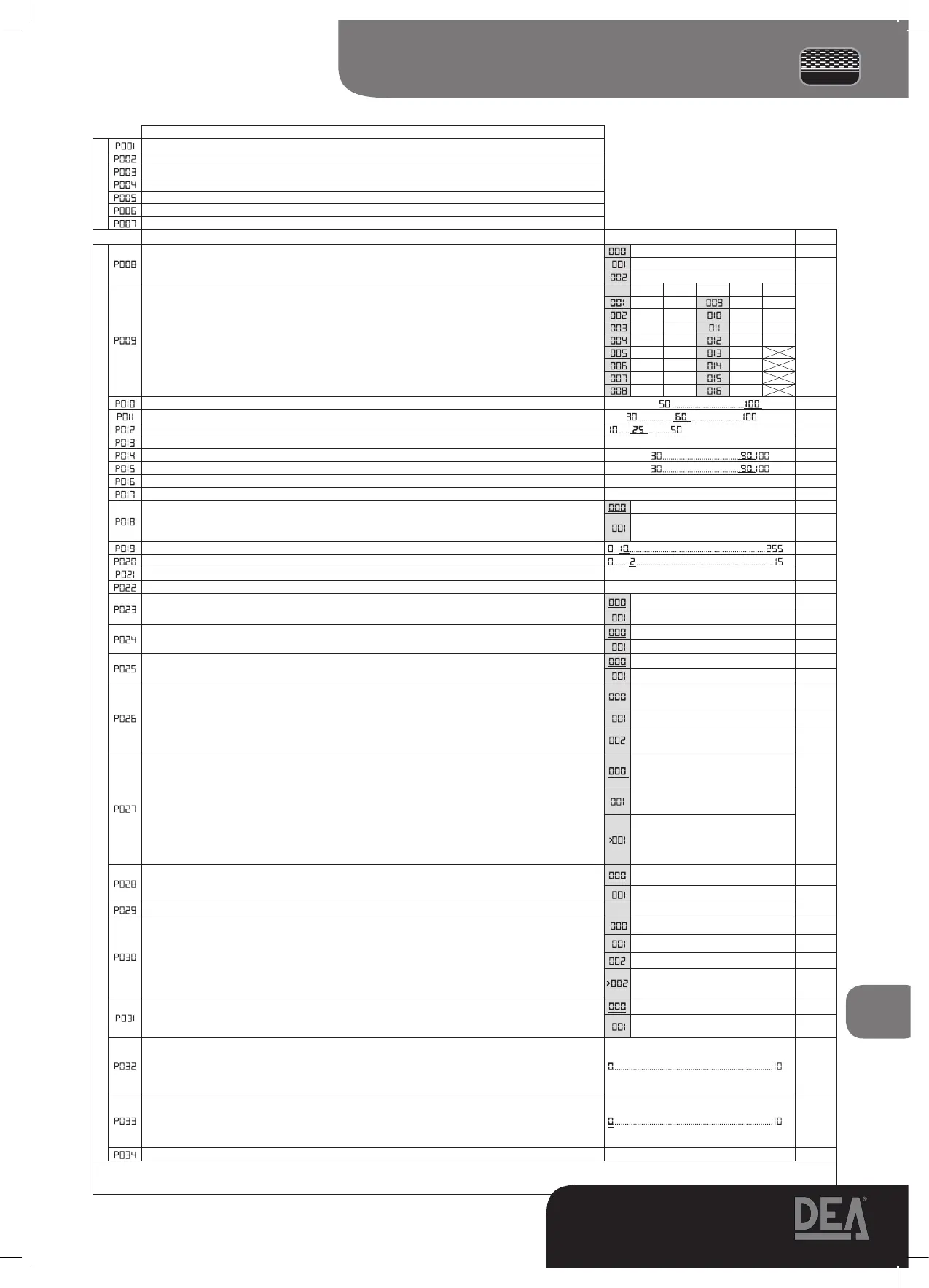

DESCRIPCIÓN DEL PARÁMETRO VALORESPROGRAMABLES
1
USUAR.
2
PARÁMETROS 
Tipo de codificación receptor radio
HCS solamente parte fija
HCS rolling code
HT12E dip switch
Asignación canales radio a las entradas “start” y “peatonal”
start peat. start peat.
CH1 CH2 CH3 CH4
CH1 CH3 CH4 CH1
CH1 CH4 CH4 CH2
CH2 CH1 CH4 CH3
CH2 CH3 CH1 CH2
3
CH2 CH4 CH2 CH2
3
CH3 CH1 CH3 CH2
3
CH3 CH2 CH4 CH2
3
Velocidad motor durante el recorrido normal (expresada como % de la velocidad máx.)
Velocidad motor durante la desaceleración (expresada como % de la velocidad máx.)
Duración desaceleración (expresada como % del recorrido total)
Parámetro no utilizado
Fuerza motor en abertura (si = 100--> max. fuerza, sensibilidad su obstáculo excluida)
Fuerza motor en cierre (si = 100--> max. fuerza, sensibilidad su obstáculo excluida)
Parámetro no utilizado
Parámetro no utilizado
Selección del tipo de dispositivo de seguridad externo: banda / barrera. En modalidad
“banda”, la activación de la entrada SIC provoca la inversión del movimiento, en modalidad
“barrera” en cambio lo bloquea
modalidad “banda”
modalidad “barrera”
Tiempo de cierre automático (expresado en seg) Si = 0 el cierre automático es desactivado
Tiempo de intermitencia previa (expresado en seg)
Parámetro no utilizado
Parámetro no utilizado
Función colectividad: si se activa, excluye las entradas de start y peatonal por toda la duración
de la abertura y del tiempo de cierre automático
Desactivada
Activada
Función golpe de ariete: si está activada, antes de cualquier maniobra de abertura, empuja el
motor en cierre durante 1 seg. para facilitar la puesta en marcha del motor
Desactivada
Activada
Programa de funcionamiento: inversión (start->abre, start->cierra, start->abre ...), paso-a-
paso (start->abre, start->para, start-cierra...)
Inversión
paso-a-paso
Funcionamiento de entrada FOTO; si=0 fotocélula habilitada en cierre y con la la puerta
cerrada: si= 1 la fotocelula está siempre habilitada, si=2 fotocelula solo habilitada en cierre.
Cuando esta habilitada, la activación da lugar a la entrada FOTO provoca: la inversion del
motor (durante el cierre), y la parada del motor(durante la apertura), impide la apertura (con
la puerta cerrada).
fotocelula en cierre y con la
puerta cerrada
fotocelula siempre habilitada
fotocelula habilitada solo en
cierre
Funcionamiento del contacto limpio:
- Si = 0, indicador luminoso puerta abierta fijo, contacto siempre cerrado cuando la puerta
está abierta o se mueve, se vuelve a abrir únicamente al acabar la maniobra de cierre
- Si = 1,indicador luminoso puerta abierta intermitente, contacto intermitente lento durante la
abertura y rapido durante el cierre, siempre cerrado cuando la puerta es abierta, se vuelve a
abrir únicamente al acabar la maniobra de cierre
- Si>1 luz de cortesía, contacto cerrado durante cada movimiento, se vuelve a abrir cuando
el motor se detiene con un retardo programable (expresado en seg)
indicador luminoso puerta
abierta fijo
indicador luminoso puerta
abierta intermitente
luz de cortesia con retardo
de extinción programable
(expresado en seg.)
Función inversión corta en batiente: al llegar en batiente la puerta/cancela efectúa una corta
inversión del movimiento para “descargar” las tensiones mecánicas debidas a la presión de
la puerta/cancela contra el tope
Desactivada
Activada
Parámetro no utilizado
Funcionamiento entrada “PED”.
-Si=0 asegura el cierre de la puerta en cualquiera situación, entrada “AP” funciona normalmente
-Si=1 la entrada “PED” activa el cierre, la entrada “AP” activa la abertura
-Si=2 la entrada (comando permanente) activa el cierre, la entrada “AP” (comando permanente) activa la abertura. La
puerta se para al dejar los comandos
-Si>2 la entrada “PED” activa la abertura peatonal- El valor impostado indica la duración de la carrera peatonal
(expreso en % de la carrera total). La entrada “AP” funciona normalmente.)
Cierre centralizado
Cierre separado
Hombre presente
Peatonal
Duración de las rampas de aceleración
-Si=0 El motor arranca inmediatamente con la velocidad programada
-Si=1 El motor acelera progresivamente hasta la velocidad programada
rampa rápida
rampa lenta
Reacción al detectar un obstáculo al abrir
-Si=0 la puerta invierte el movimiento
-Si es distinto de 0 la puerta invierte el movimiento solamente durante el tiempo programado
(expresado en seg)
Reacción al detectar un obstáculo al cerrar
-Se=0 la puerta invierte el movimiento
-Si es distinto de 0 la puerta invierte el movimiento solamente durante el tiempo programado
(expresado en segundos)
Parámetro no utilizado
1
El valor por defecto, programado por el fabricante en fábrica, está indicado en negrita y subrayado.
2
Columna reservada al instalador para la introducción de los parámetros personalizados para la automatización. Tabla 2 parámetros
3
Canal inactivo.
