5.4 Избор на местоположението
5.4.1 Избор на местоположението

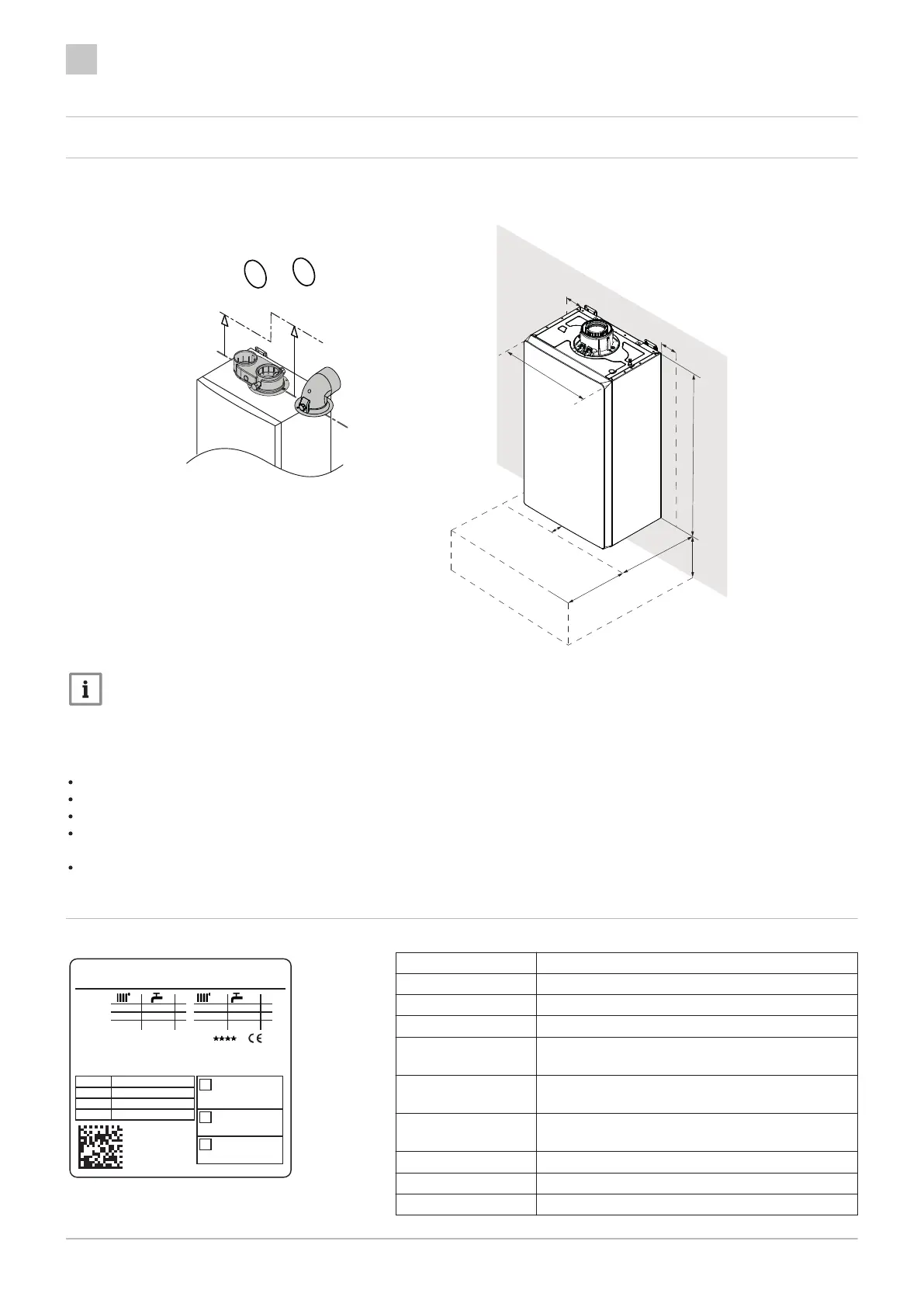

фиг.9 Габаритни размери
min.
250
2
,
5
6
1000
291
700
BO-0000227
2,5
m
i
n
200
min
240
A
B
395
Важно
За да се улесни инсталирането и отстраняването на адаптера за димните газове на котела, се препоръчва
да се спазват размерите, посочени на фигурата (изразени в мм), въз основа на използвания вид адаптер
(A, B).
Преди да инсталирате котела, определете идеалната позиция за монтажа му, като вземете предвид:
Действащи стандарти;
общите размери на уреда;
положението на изпускателните газове и / или фитинга за всмукване на въздух;
котелът трябва да бъде монтиран на здрава стена, която може да носи теглото на уреда, когато е пълен с вода и
напълно оборудван с всякакви аксесоари;
котелът трябва да бъде монтиран на равна стена (максимален наклон е разрешен 1,5°).
5.4.2
Информационна табела и етикет за обслужване на котела
табл.20 Описание на информационната табела
"BRAND" Търговска марка
"Code" Технически код на продукта
„Търг. Код“ Търговски код на продукта
"Product name" Име на модел
Qn Hi
Номинален вход (по-ниска стойност на отопле
ние).
Pn
Ефективна номинална мощност (дебит 80 °C
връщане 60 °C).
PMS
Максимално налягане на отоплителния кръг
(бар).
PMW Максимално налягане на водния кръг (бар).
D Специфичен дебит (л/мин).
NOx Клас NOx.
фиг.10 Информационна табела
BO-0000010
Qn Hi
Pn 80/60°C
Pn 50/30°C
PMS
PMW
D
NOx
xx - xx
xx - xx
kW
kW
kW
kW
kW
kW
xx - xx
xx - xx
xx - xx
3 bar <95 °C
8 bar
xx l/min
x
3P - G31 - 37 mbar
2H - G20 - 20 mbar
XX
II
xxxxx
xxx V ~ xx Hz - xx W - IP xxx
7xxxxxx.xx
s/n: xxxxxxxxx
CN1=x CN2=x
“Product name”
“BRAND”
Cxx..Cxx..Bxx..Bxx
“Code” “Comm.Code”
bg
5 Преди монтажа
