La curva a 90° permette di collegare la caldaia ai condotti di scarico e di aspirazione adattandolo alle diverse esigenze.
Essa può essere utilizzata anche come curva supplementare in abbinamento al condotto o alla curva a 45°.
In caso di scarico all’esterno il condotto scarico-aspirazione deve fuoriuscire dalla parete per almeno 18 mm per permettere il
posizionamento del rosone e la sua sigillatura onde evitare le infiltrazioni d’acqua.
6.5.4 Fissaggio torretta fumi e condotti coassiali tramite viti
Fissare i tubi di aspirazione con due viti zincate Ø 4,2 mm e aventi lunghezza massima di 16 mm.
Importante
In caso di acquisto di prodotti non forniti dal costruttore, si raccomanda di acquistare viti simili in lunghezza e
diametro.
Importante
Prima di fissare le viti assicurarsi che almeno 4,5 cm di tubo sia inserito nella guarnizione dell’altro tubo.
Avvertenza
Assicurare una pendenza minima del condotto verso la caldaia di almeno 5 cm per metro.

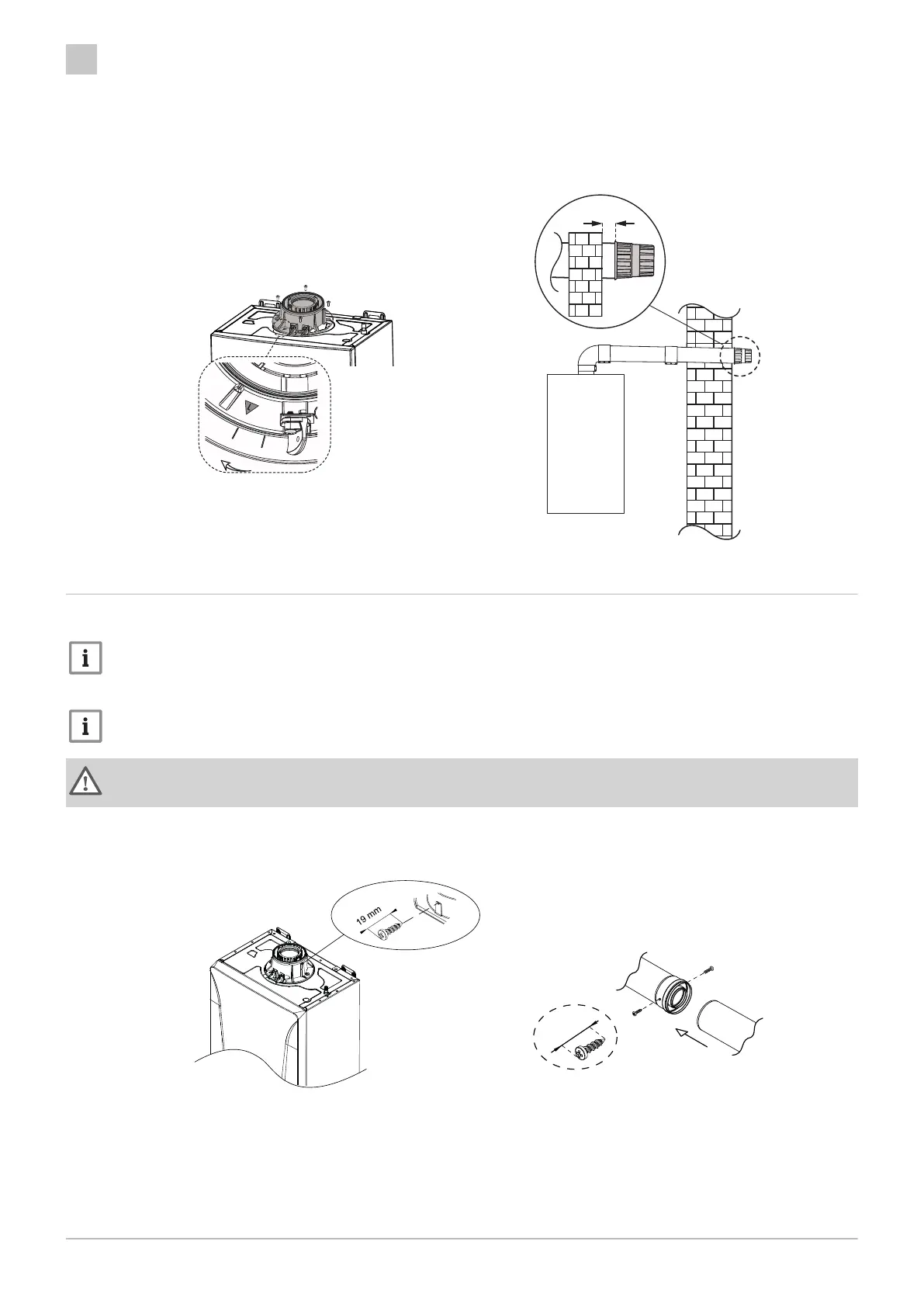

Fig.205 Fissaggio torretta fumi coassiale
it
6 Installazione
310 INIDENS 7804841 - 02 - 20012022
